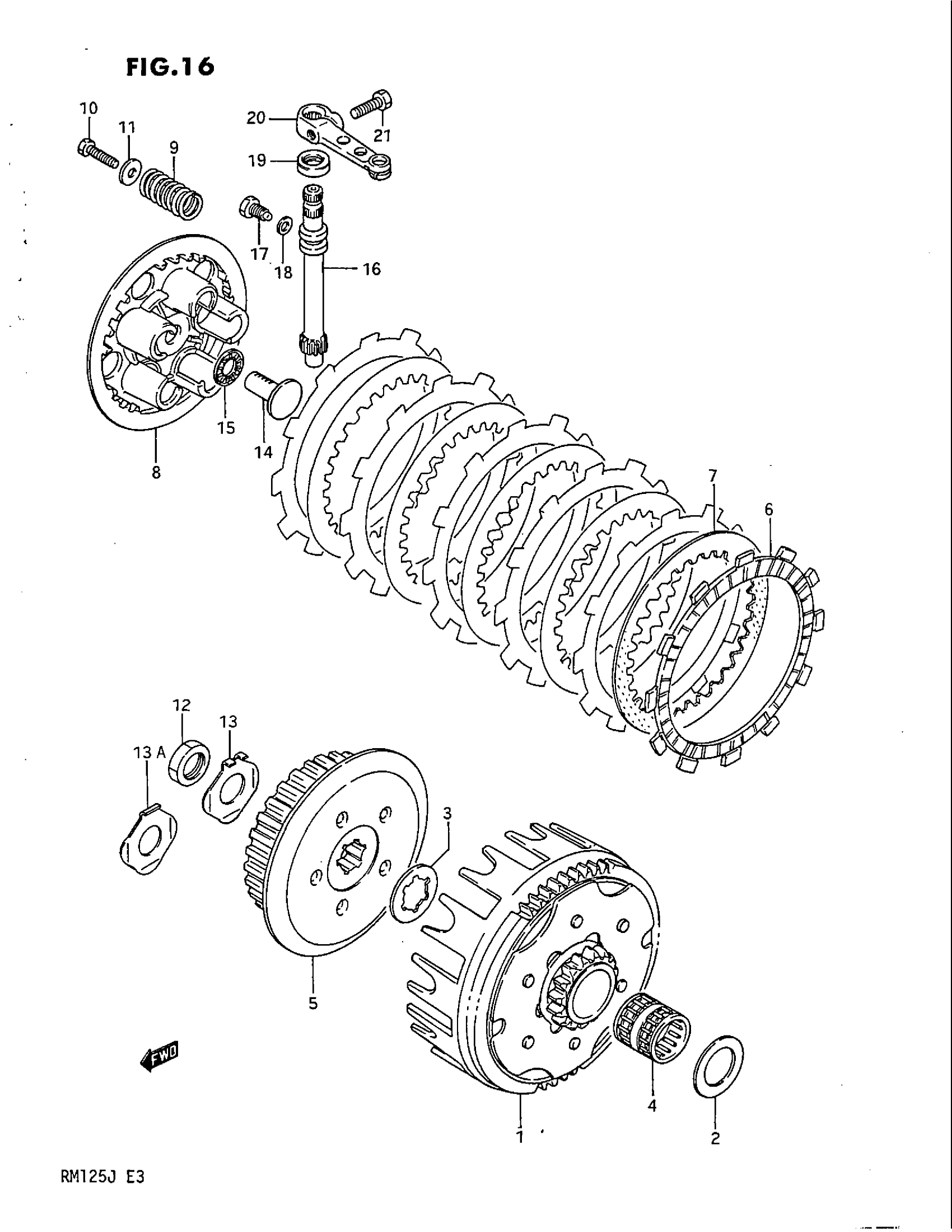

Suzuki RM125 (1988) CLUTCH Diagram

#

Description
Price

1

GEAR ASSY, PRIMARY DIRVEN | MODEL G/H NT:59/18

21200-01B00

Unavailable

1

GEAR ASSY, PRIMARY DIRVEN | MODEL J,NT:60/16

21200-01B40

Unavailable

2

WASHER, SEC DRIVEN This part replaces 08211-20321.

09181-20223

Unavailable

3

WASHER

09167-20024

Unavailable

4

BEARING (20X25X26)

09263-20023

Unavailable

5

HUB, SLEEVE | MODEL G/H This part replaces 21410-01B00.

21410-01B01

Unavailable

5

HUB COMP,CLUTCH | MODEL J This part replaces 21410-01B40.

21410-03D00

Unavailable

6

PLATE, CLUTCH DRIVE | MODEL G/H This part replaces 21441-13A00.

21441-13A01

Unavailable

6

PLATE, DRIVE | MODEL J This part replaces 21441-01B00.

21441-22A01

Unavailable

7

PLATE, CLUTCH DRIVEN (T:1.6) | MODEL G/H This part replaces 21451-28000.

21451-19A00

Unavailable

7

PLATE, DRIVEN | MODEL J

21451-01B40

Unavailable

8

DISC, PRESSURE | MODEL G/H

21462-01B00

Unavailable

8

DISC, PRESSURE | MODEL J

21462-01B40

Unavailable

9

SPRING | MODEL G/H

09440-15022

Unavailable

9

SPRING | MODEL J

09440-16009

Unavailable

10

BOLT (5X16)

09100-05002

Unavailable

11

WASHER (5.5X16X1.2) This part replaces 09160-05017.

09160-05043

Unavailable

12

NUT

09140-16027

Unavailable

13

LOCK WASHER | MODEL G/H

09169-16005

Unavailable

13A

LOCK WASHER | MODEL J

09169-16006

Unavailable

14

RACK,CLUTCH RELEASE | MODEL G/H This part replaces 23165-02B00.

23165-44B01

Unavailable

14

RACK,CLUTCH RELEASE | MODEL J This part replaces 23165-00B00.

23165-44B01

Unavailable

15

THRUST BEARING

09263-10002

Unavailable

16

PINION,CLUTCH RELEASE This part replaces 23261-20A00.

23261-20A01

Unavailable

17

BOLT (6X10) This part replaces 09135-06002.

09135-06501

Unavailable

18

WASHER (6.2X11X1.2)

09168-06004

Unavailable

19

OIL SEAL (10X17X5)

09285-10004

Unavailable

20

ARM, RELEASE | MODEL G/H

23271-01B01

Unavailable

20

ARM, CLUTCH RELEASE | MODEL J This part replaces 23271-20900.

23271-20902

Unavailable

21

BOLT This part replaces 01107-06166.

01500-0616A

Unavailable
