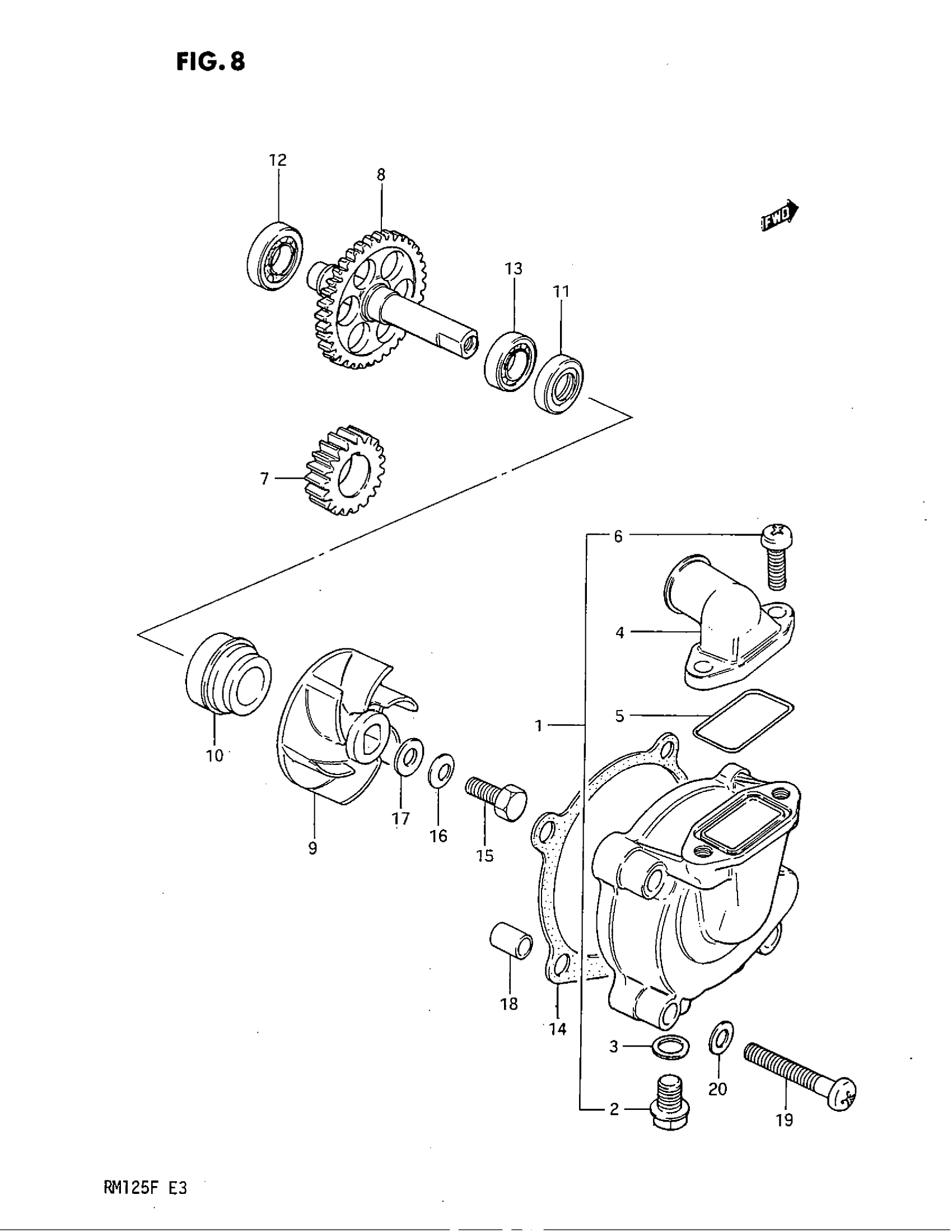

Suzuki RM125 (1985) WATER PUMP Diagram

#

Description
Price

1

CASE, WATER PUMP | MODEL E This part replaces 17410-14110.

17410-14120

Unavailable

1

CASE, WATER PUMP | MODEL F; Includes Item(s) 2 - 6

17410-14120

Unavailable

2

BOLT, DRAIN

17415-14300

Unavailable

3

GASKET (8.2X14X1) | MODEL E This part replaces 17413-14100.

09168-08016

Unavailable

3

GASKET (8.2X14X1) | MODEL F This part replaces 09168-08008.

09168-08016

Unavailable

4

CONNECTOR | MODEL E This part replaces 17412-14300.

17412-28E00

Unavailable

4

CONNECTOR | MODEL F This part replaces 17412-14310.

17412-28E00

Unavailable

5

O RING

17414-14300

Unavailable

6

SCREW This part replaces 02112-06165.

02112-0616A

Unavailable

7

GEAR, DRIVE (NT:19)

17451-14300

Unavailable

8

SHAFT (NT:36)

17461-14300

Unavailable

9

IMPELLER

17491-14110

Unavailable

10

.SEAL,MECHANICAL | MODEL E This part replaces 17470-14100.

17470-02F11

Unavailable

10

.SEAL,MECHANICAL | MODEL F This part replaces 17470-19A00.

17470-02F11

Unavailable

11

.SEAL OIL (10X21X5)

09283-10004

Unavailable

12

BEARING, INNER

09262-10004

Unavailable

13

BEARING This part replaces 09262-12003.

08113-69010

Unavailable

14

GASKET,WATER PU This part replaces 17431-14111.

17431-14111-H17

Unavailable

15

BOLT

09100-06099

Unavailable

16

LOCK WASHER

09164-06006

Unavailable

17

GASKET This part replaces 09168-06016.

09168-06025

Unavailable

18

PIN

04211-09129

Unavailable

19

SCREW This part replaces 02112-06405.

02112-0640A

Unavailable

20

GASKET (5.8X13X1.2) This part replaces 09168-06015.

09168-06023

Unavailable
