TRANSMISSION (MODEL X)

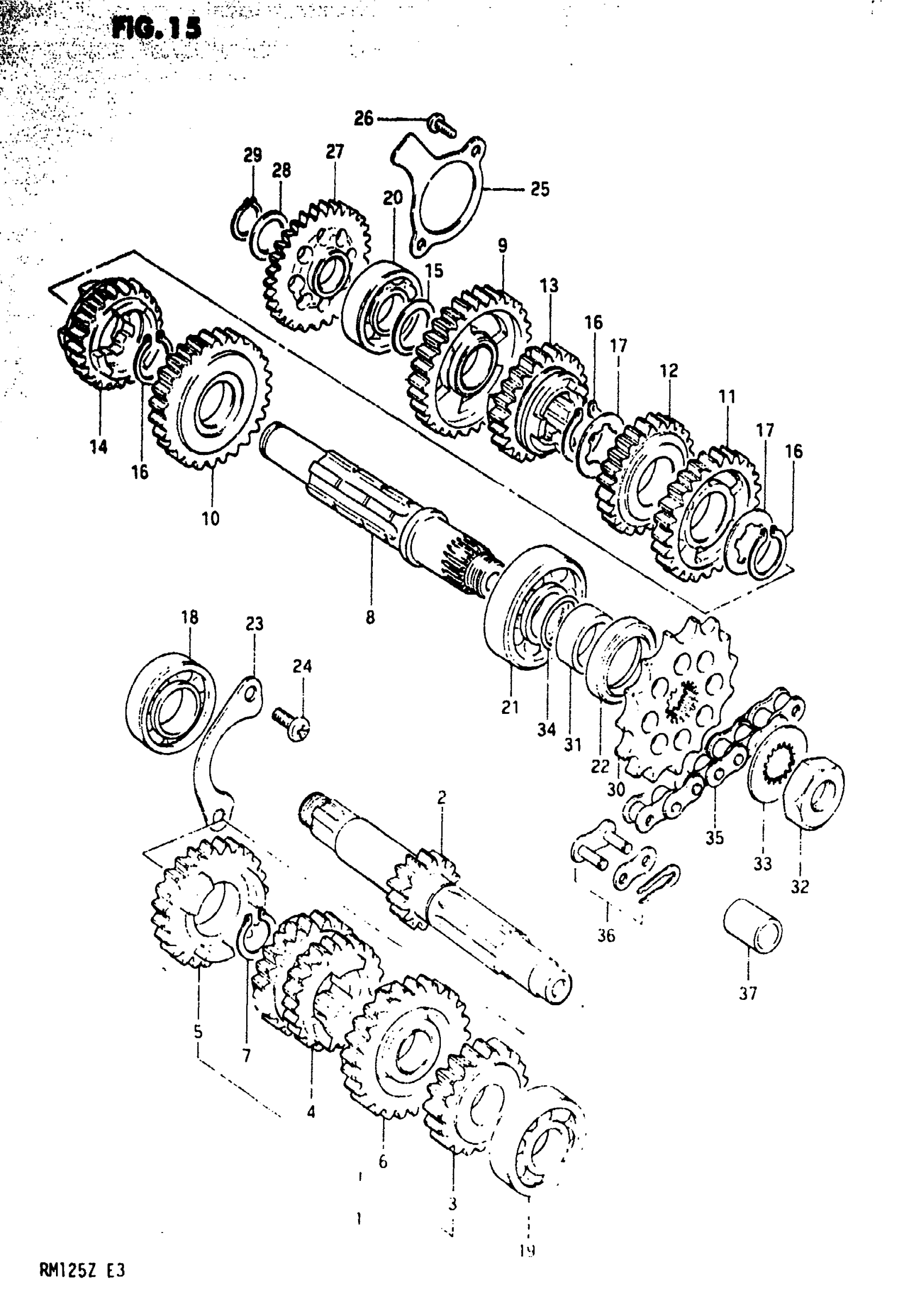

Suzuki RM125 (1982) TRANSMISSION (MODEL X) Diagram
#
1
COUNTERSHAFT ASSY | Includes Item(s) 2 - 7
24120-14101
Unavailable
2
COUNTERSHAFT (NT:12)
24121-14101
Unavailable
3
NO DESCRIPTION AVAILABLE This part replaces 24221-14100.
24221-14101
Unavailable
4
GEAR, 3/4 DRIVE (NT:17/21) This part replaces 24231-14101.
24231-14110
Unavailable
5
GEAR, 5TH DRIVE (NT:22)
24251-14101
Unavailable
6
GEAR, 6TH DRIVE (NT:23) This part replaces 24260-14101.
24260-14500
Unavailable
7
CIRCLIP
09380-20007
Unavailable
8
DRIVESHAFT
24131-14101
Unavailable
9
GEAR, 1ST DRIVEN (NT:28)
24310-14101
Unavailable
10
GEAR, 2ND DRIVEN (NT:28)
24321-14101
Unavailable
11
GEAR, 3RD DRIVEN (NT:24) This part replaces 24331-14100.
24331-14110
Unavailable
12
GEAR, 4TH DRIVEN (NT:25) This part replaces 24341-14101.
24341-14110
Unavailable
13
GEAR, 5TH DRIVEN (NT:23) This part replaces 24351-14101.
24351-14110
Unavailable
14
GEAR, 6TH DRIVEN (NT:22) This part replaces 24361-14101.
24361-14110
Unavailable
15
SHIM, CAM CHAIN IDLER,T:1.0 This part replaces 08211-15241.
09181-15166
Unavailable
16
CIRCLIP
09380-22006
Unavailable
17
WASHER
09167-22011
Unavailable
18
BEARING, DRIVE SHAFT LH This part replaces 08113-62040.
09262-20069
Unavailable
19
BEARING, LH
08113-60020
Unavailable
20
BEARING (15X35X11) This part replaces 08113-62020.
08113-62027
Unavailable
21
BEARING, LH
09262-20043
Unavailable
22
OIL SEAL
09283-25035
Unavailable
23
HOLDER, BEARING
24741-48000
Unavailable
24
SCREW This part replaces 02112-06128.
02112-06127
Unavailable
25
HOLDER, BEARING This part replaces 24751-14101.
24751-14102
Unavailable
26
SCREW This part replaces 02112-06128.
02112-06127
Unavailable
27
GEAR, KICK IDLE (NT:28)
26260-14100
Unavailable
28
SHIM, CAM CHAIN IDLER,T:1.0 This part replaces 08211-15241.
09181-15166
Unavailable
29
CIRCLIP This part replaces 08331-31159.
08331-3115A
Unavailable
30
SPROCKET, ENGINE (NT:12) | STD This part replaces 27511-14110.
27511-14111
Unavailable
30
SPROCKET, ENGINE (NT:11) | OPT This part replaces 27511-14100.
27511-14101
Unavailable
30
SPROCKET, ENGINE (NT:13) | OPT This part replaces 27511-14120.
27511-14121
Unavailable
31
SPACER
09180-20039
Unavailable
32
NUT
09140-16013
Unavailable
33
WASHER
09167-20012
Unavailable
34
O RING
09280-20001
Unavailable
35
CHAIN ASSY,DRIVE | Includes Item(s) 36 This part replaces 27600-14120.
27600-46K00-114
Unavailable
36
JOINT (RK) This part replaces 27620-10220.
27620-10221
Unavailable
36
NO DESCRIPTION AVAILABLE This part replaces 27620-36110.
27620-28C01
Unavailable
37
CUSHION, CHAIN
09320-13001
Unavailable
