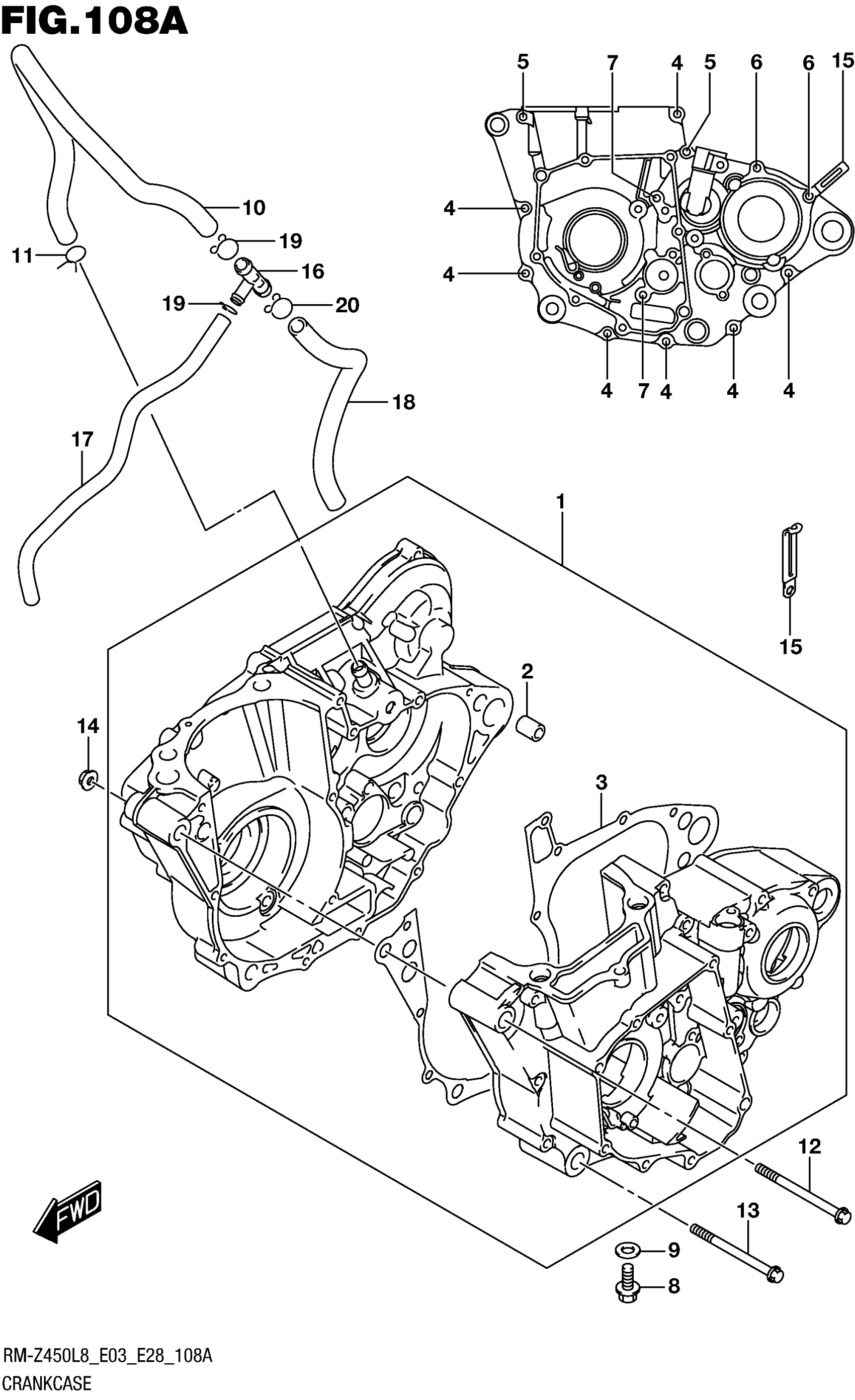

Suzuki RM-Z450L8 (2018) CRANKCASE Diagram

#

Description
Price

1

CRANKCASE SET

11301-28890

Unavailable

2

.PIN

04211-13189

Unavailable

3

.GASKET,CRANKCASE

11481-28H00

Unavailable

4

.BOLT

01547-0655A

Unavailable

5

BOLT

01547-0665A

Unavailable

6

BOLT

01547-0675A

Unavailable

7

.BOLT

01547-0680A

Unavailable

8

BOLT (8X20) | OIL DRAIN

09103-08393

Unavailable

9

GASKET (8.2X14X1)

09168-08016

Unavailable

10

HOSE, BREATHER NO.1

11332-49H40

Unavailable

11

CLIP

09401-13301

Unavailable

12

BOLT (10X130)

09103-10464

Unavailable

13

BOLT (10X125)

09103-10446

Unavailable

14

NUT

09159-10122

Unavailable

15

CLAMP (L:45)

09404-06429

Unavailable

16

JOINT, BREATHER HOSE

11331-28H00

Unavailable

17

HOSE, BREATHER NO.3

11334-49H00

Unavailable

18

HOSE(9X13X600) | L:600->260 This part replaces 09352-90133-600.

09352-90134-600

Unavailable

19

CLIP This part replaces 09401-10410.

09401-10401

Unavailable

20

CLIP

09401-13102

Unavailable
