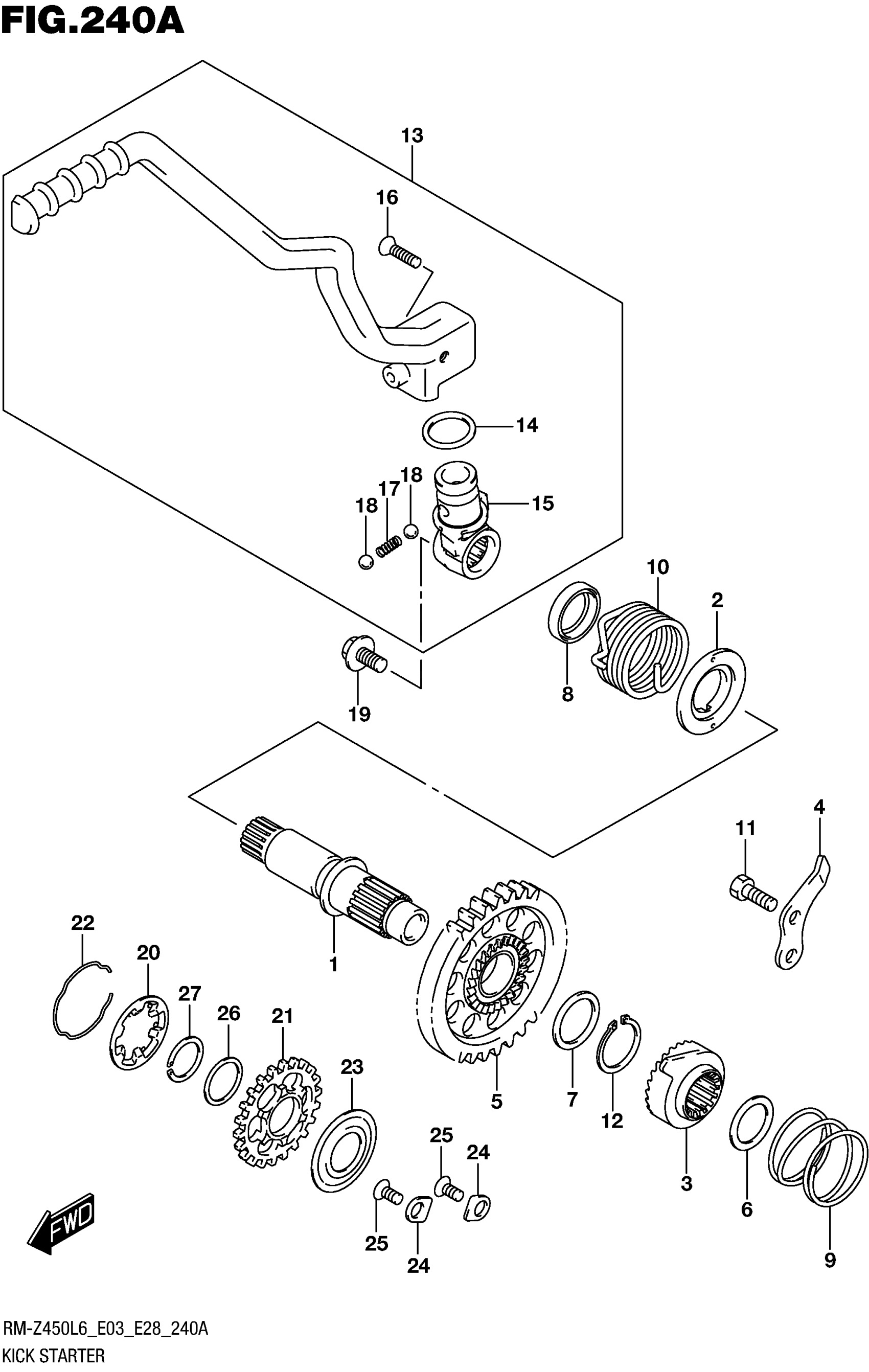

Suzuki RM-Z450L6 (2016) KICK STARTER Diagram

#

Description
Price

1

SHAFT,KICK STARTER

26211-28H00

Unavailable

2

GUIDE,KICK STARTER SFT SPRING

26221-35G00

Unavailable

3

STARTER,KICK

26231-28H00

Unavailable

4

GUIDE,KICK STARTER

26232-28H00

Unavailable

5

GEAR,KICK STARTER DRIVE (NT:3 | NT:34

26240-28H00

Unavailable

5

GEAR,KICK STARTER DRIVE (NT:3

26240-28H00

Unavailable

6

SHIM (17X24X0.5)

09181-17130

Unavailable

7

SHIM (20X26X1)

09181-20139

Unavailable

8

OIL SEAL (20X27X5)

09283-20031

Unavailable

9

SPRING

09440-32002

Unavailable

10

SPRING

09448-38007

Unavailable

11

BOLT

01500-0612A

Unavailable

12

CIRCLIP

08331-3120A

Unavailable

13

LEVER ASSY,KICK STARTER This part replaces 26300-28H30.

26300-28H31

Unavailable

14

.O-RING This part replaces 26313-28E20.

26313-28E21

Unavailable

15

.JOINT,KICK STARTER LEVER

26331-28H20

Unavailable

16

.SCREW (6X27.5)

09127-06016

Unavailable

17

.SPRING

09440-05031

Unavailable

18

BALL

06111-07004

Unavailable

19

BOLT (8X14)

09103-08522

Unavailable

20

CAP, BREATHER GEAR

11335-28H00

Unavailable

21

GEAR,BREATHER (NT:22) | NT:22

11337-28H00

Unavailable

22

CIRCLIP, BREATHER CAP

11338-28H00

Unavailable

23

PLATE, BREATHER GEAR

11339-28H00

Unavailable

24

RETAINER,BREATHER GEAR SHAFT

24741-28H00

Unavailable

25

SCREW (6X12)

09126-06011

Unavailable

26

SHIM (22X28X0.5)

09181-22130

Unavailable

27

CIRCLIP

09380-22006

Unavailable
