KICK STARTER

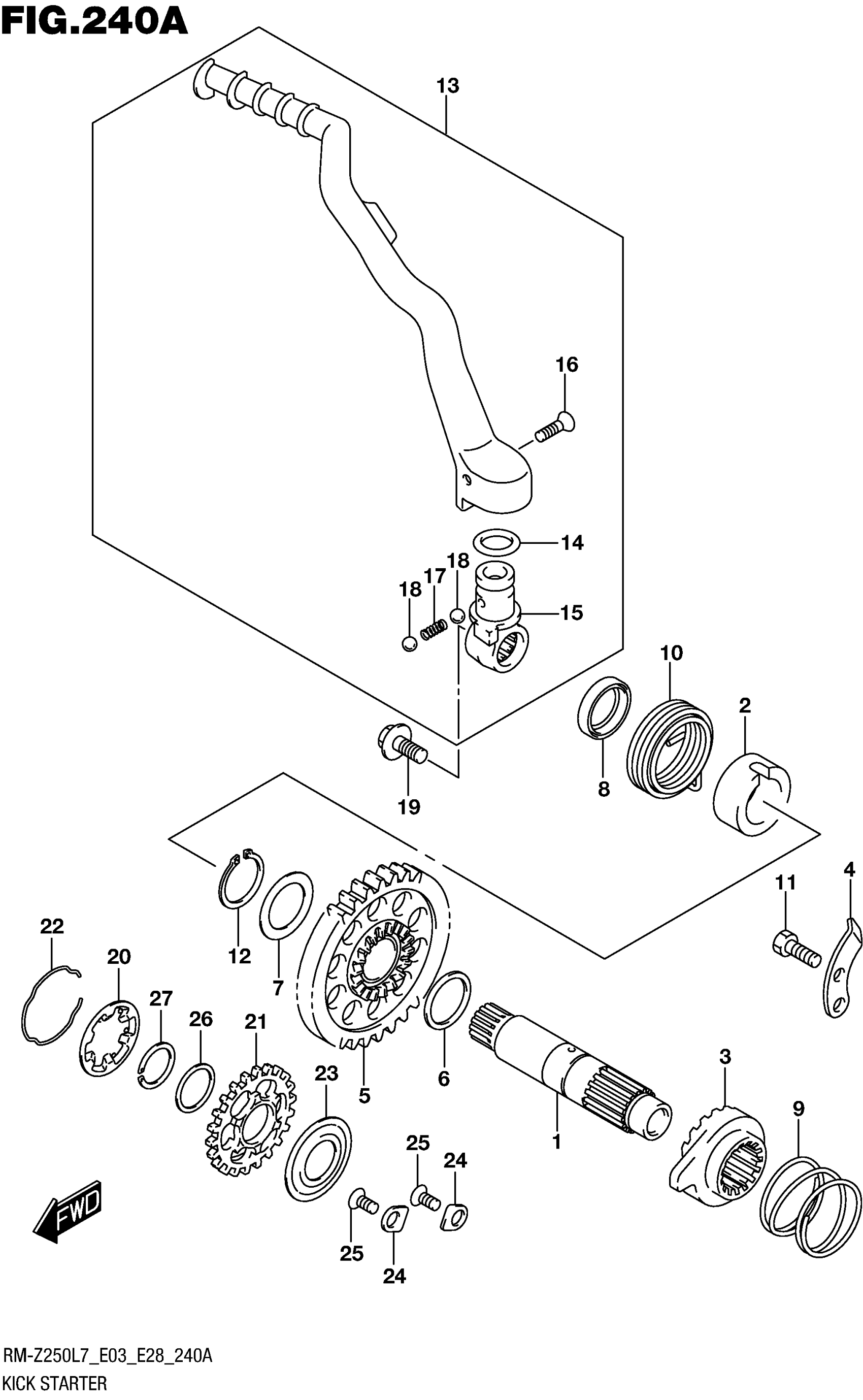

Suzuki RM-Z250L7 (2017) KICK STARTER Diagram
#
Description
Price
1
SHAFT, KICK STARTER
26211-49H00
Unavailable
2
GUIDE, SHAFT SPRING
26221-49H00
Unavailable
3
STARTER, KICK
26231-10H00
Unavailable
4
GUIDE, KICK STARTER
26232-49H00
Unavailable
5
GEAR, KICK STARTER DRIVE
26240-49H00
Unavailable
5
(NT:30)
26240-49H00
Unavailable
6
SHIM (18X22X1)
09181-18004
Unavailable
7
SHIM (18X26X0.5)
09181-18005
Unavailable
8
OIL SEAL (18X30X8)
09283-18004
Unavailable
9
SPRING
09440-31002
Unavailable
10
SPRING
09448-45014
Unavailable
11
BOLT
01500-0612A
Unavailable
12
CIRCLIP
08331-3118A
Unavailable
13
LEVER ASSY,KICK This part replaces 26300-49H10.
26300-49H11
Unavailable
14
.O-RING This part replaces 26313-28E20.
26313-28E21
Unavailable
15
.JOINT,KICK STARTER LEVER
26331-49H00
Unavailable
16
.SCREW (6X27.5)
09127-06024
Unavailable
17
.SPRING
09440-05031
Unavailable
18
BALL
06111-07004
Unavailable
19
BOLT (8X14)
09103-08522
Unavailable
20
CAP, BREATHER GEAR
11335-28H00
Unavailable
21
GEAR, BREATHER (NT:22)
11337-49H00
Unavailable
22
CIRCLIP, BREATHER CAP
11338-28H00
Unavailable
23
PLATE, BREATHER GEAR
11339-28H00
Unavailable
24
RETAINER
24741-20A00
Unavailable
25
SCREW (6X12)
09126-06011
Unavailable
26
SHIM (22X28X0.5)
09181-22130
Unavailable
27
CIRCLIP
09380-22006
Unavailable
