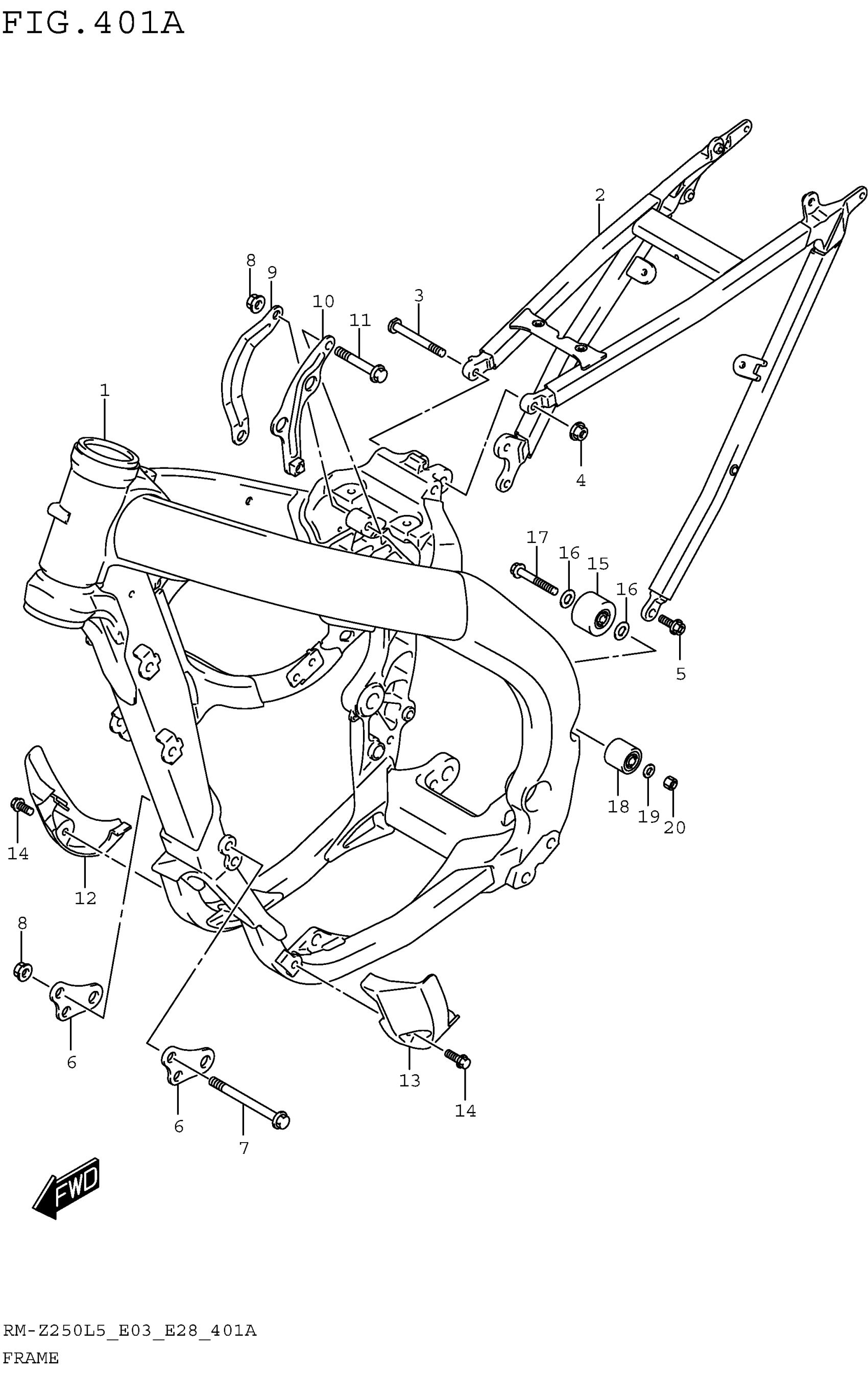

Suzuki RM-Z250L5 (2015) FRAME Diagram

#

Description
Price

1

FRAME This part replaces 41100-49H21.

41100-49H20

Unavailable

2

RAIL, SEAT

41200-49H20

Unavailable

3

BOLT, SEAT RAIL UPPER

41311-28H20

Unavailable

4

NUT

09159-08146

Unavailable

5

BOLT (8X20)

09103-08426

Unavailable

6

BRACKET, ENGINE MOUNT FRONT

41911-49H20

Unavailable

7

BOLT (8X80)

09103-08016

Unavailable

8

NUT

09159-08146

Unavailable

9

BRACKET, ENG MOUNT UPPER RH

41931-49H20

Unavailable

10

BRACKET, ENG MOUNT UPPER LH

41940-49H20

Unavailable

11

BOLT (8X40)

09103-08523

Unavailable

12

PROTECTOR, FRONT RH

42520-10H10

Unavailable

13

PROTECTOR, FRONT LH

42530-49H10

Unavailable

14

BOLT (6X16)

09116-06200

Unavailable

15

ROLLER, CHAIN UPPER

43910-27C11

Unavailable

16

SHIM (8X16X1)

09181-08167

Unavailable

17

BOLT (8X45)

09103-08207

Unavailable

18

ROLLER, CHAIN LOWER

43910-35G00

Unavailable

19

SHIM (8X12X1)

09181-08111

Unavailable

20

NUT

08319-2108A

$2.31
