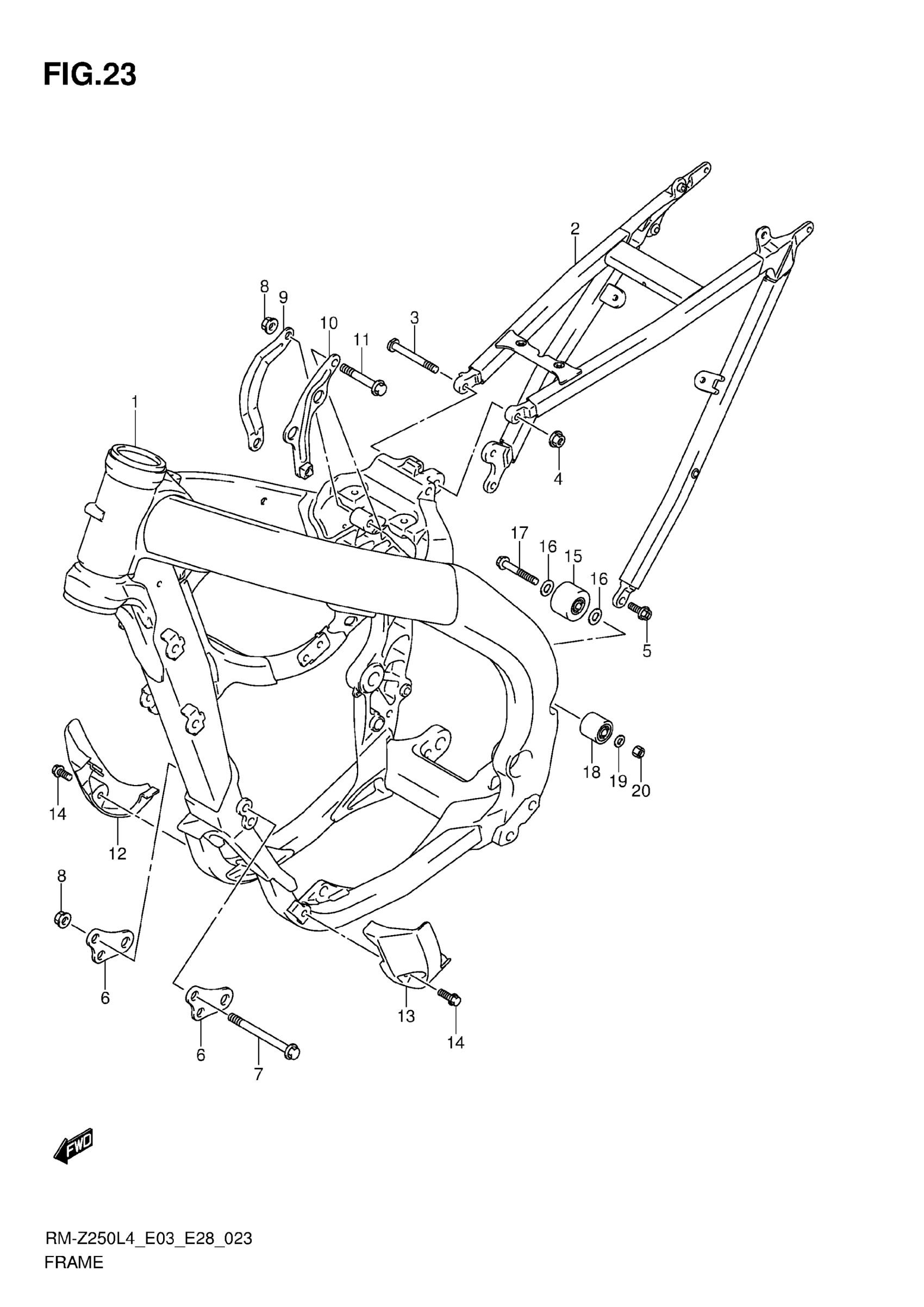

Suzuki RM-Z250L4 (2014) FRAME Diagram
#
Description
Price
1
FRAME This part replaces 41100-49H21.
41100-49H20
Unavailable
2
RAIL, SEAT
41200-49H20
Unavailable
3
BOLT, UPPER
41311-28H20
Unavailable
4
NUT
09159-08146
Unavailable
5
BOLT (8X20)
09103-08426
Unavailable
6
BRACKET, ENGINE MOUNT FRONT
41911-49H20
Unavailable
7
BOLT (8X80)
09103-08016
Unavailable
8
NUT
09159-08146
Unavailable
9
BRACKET, ENG MOUNT UPPER RH
41931-49H20
Unavailable
10
BRACKET, ENG MOUNT UPPER LH
41940-49H20
Unavailable
11
BOLT (8X40)
09103-08523
Unavailable
12
PROTECTOR, FRONT RH
42520-10H02
Unavailable
13
PROTECTOR, FRONT LH
42530-49H00
Unavailable
14
BOLT (6X16)
09116-06200
Unavailable
15
ROLLER, CHAIN UPPER
43910-27C11
Unavailable
16
SHIM (8X16X1)
09181-08167
Unavailable
17
BOLT (8X45)
09103-08207
Unavailable
18
ROLLER, CHAIN LOWER
43910-35G00
Unavailable
19
SHIM (8X12X1)
09181-08111
Unavailable
