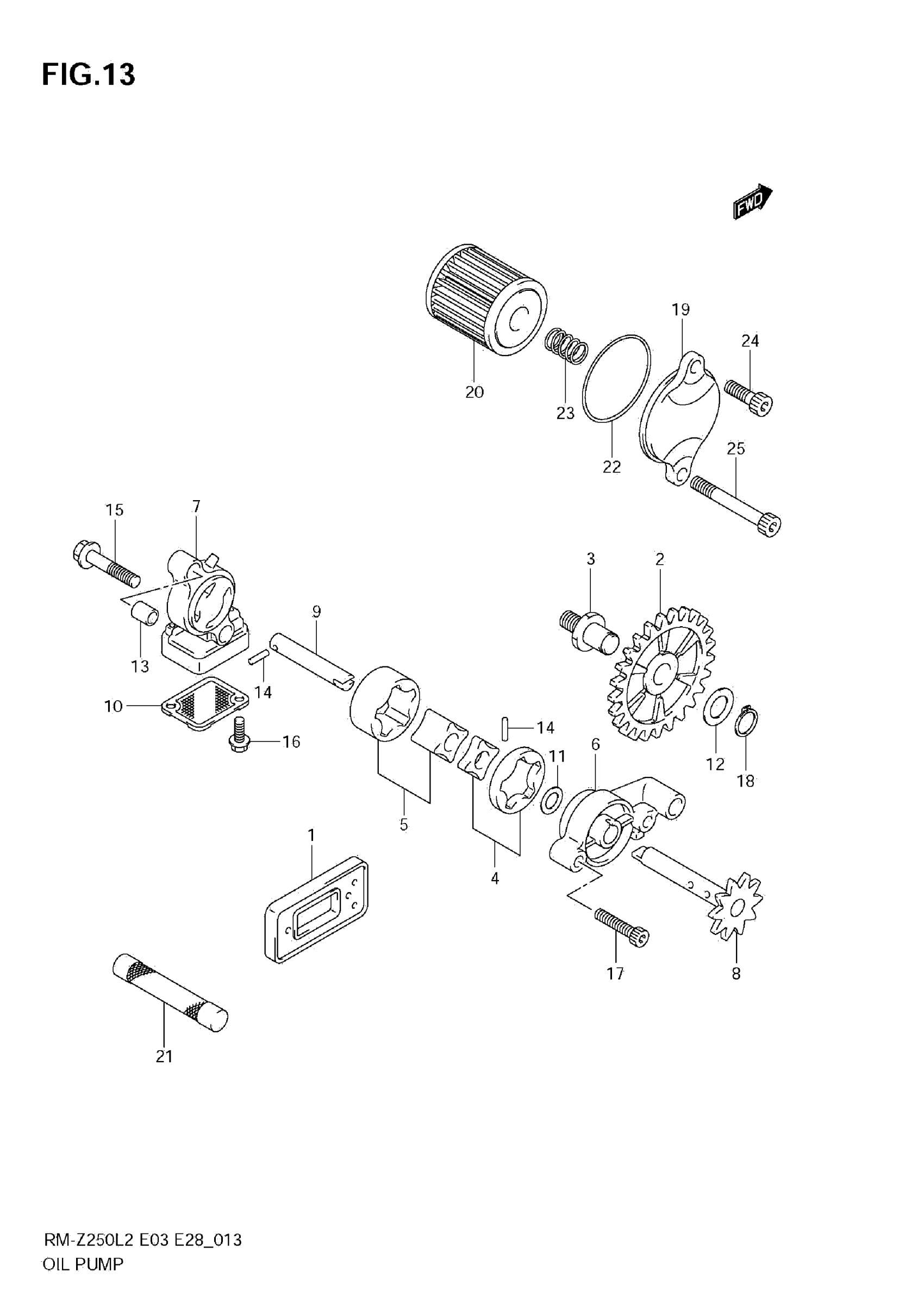

Suzuki RM-Z250L2 (2012) OIL PUMP Diagram

#

Description
Price

1

VALVE ASSY, OIL REED

13150-28H00

Unavailable

2

GEAR, OIL PUMP IDLE

16321-49H00

Unavailable

3

SHAFT, OIL PUMP IDLE GEAR

16322-49H00

Unavailable

4

ROTOR SET, OIL PUMP NO.1

16410-49H00

Unavailable

5

ROTOR SET,OIL PUMP

16410-45G00

Unavailable

6

COVER, OIL PUMP NO.1 This part replaces 16430-49H00.

16430-49H01

Unavailable

7

COVER, OIL PUMP NO.2

16433-49H00

Unavailable

8

SHAFT, OIL PUMP DRIVEN GEAR

16440-49H00

Unavailable

9

SHAFT,OIL PUMP NO.2

16443-28H00

Unavailable

10

STRAINER, OIL PUMP

16530-49H00

Unavailable

11

SHIM (8X12X0.8)

09181-08106

Unavailable

12

SHIM (10X18X0.5)

09181-10158

Unavailable

13

PIN

09206-08001

Unavailable

14

PIN

09261-02008

$1.77

15

BOLT

01547-0635A

Unavailable

16

BOLT

07120-0512A

Unavailable

17

BOLT

07130-0520B

Unavailable

18

CIRCLIP This part replaces 08331-3110A.

08331-31109

Unavailable

19

CAP, ENG OIL FILTER OUTER

16315-35G40

Unavailable

20

FILTER, ENG OIL

16510-35G00

Unavailable

21

STRAINER, ENGINE OIL

16520-10H00

Unavailable

22

O-RING (D:2,ID:38.5) This part replaces 09280-39001.

09280-39002

Unavailable

23

SPRING

09440-10038

Unavailable

24

BOLT

01547-0616A

Unavailable

25

BOLT

01547-0635A

Unavailable
