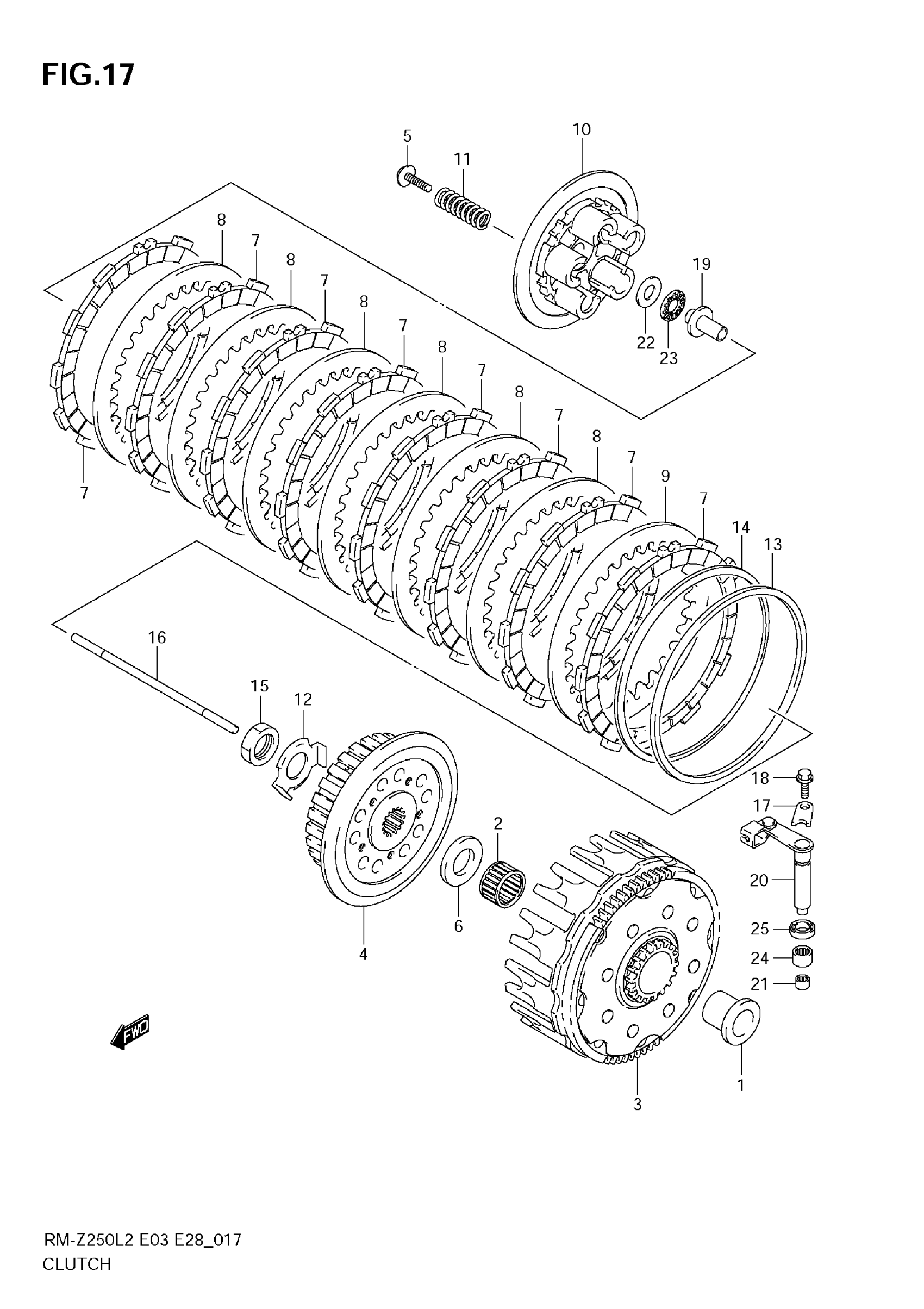

Suzuki RM-Z250L2 (2012) CLUTCH Diagram

#

Description
Price

1

SPACER, PRIMARY DRIVEN GEAR

21251-10H00

Unavailable

2

BEARING (27X32X21.8)

09263-27004

Unavailable

3

GEAR ASSY, PRIMARY DRIVEN This part replaces 21200-49H00.

21200-49H10

Unavailable

4

HUB, CLUTCH SLEEVE

21411-10H10

Unavailable

5

BOLT, CLUTCH SPRING

21412-45G00

Unavailable

6

WASHER (22X45X3)

09160-22083

Unavailable

7

PLATE, CLUTCH DRIVE NO.1

21441-40F10

Unavailable

8

PLATE, CLUTCH DRIVEN

21451-10H00

Unavailable

9

PLATE, CLUTCH DRIVEN

21452-10H00

Unavailable

10

DISC, CLUTCH PRESSURE

21462-10H00

Unavailable

11

SPRING, CLUTCH

21413-49H00

Unavailable

12

WASHER, CLUTCH SLEEVE

21416-10H00

Unavailable

13

SEAT, WAVE WASHER

21471-40F00

Unavailable

14

WASHER, CLUTCH PLATE

21472-10H00

Unavailable

15

NUT

09140-18020

Unavailable

16

ROD, CLUTCH PUSH

23110-37F00

Unavailable

17

RETAINER, CL RELEASE

23117-10H00

Unavailable

18

BOLT (6X12)

09103-06233

Unavailable

19

PIECE, CLUTCH PUSH

23121-49H10

Unavailable

20

CAMSHAFT, CLUTCH RELEASE

23200-49H00

Unavailable

21

BEARING, CL RELEASE THRUST

23129-35G00

Unavailable

22

WASHER (12X26X0.8)

09181-12016

Unavailable

23

BEARING (12X26X2)

09263-12019

Unavailable

24

BEARING (10X14X10)

09263-10014

Unavailable

25

OIL SEAL (10X17X5)

09285-10004

Unavailable
