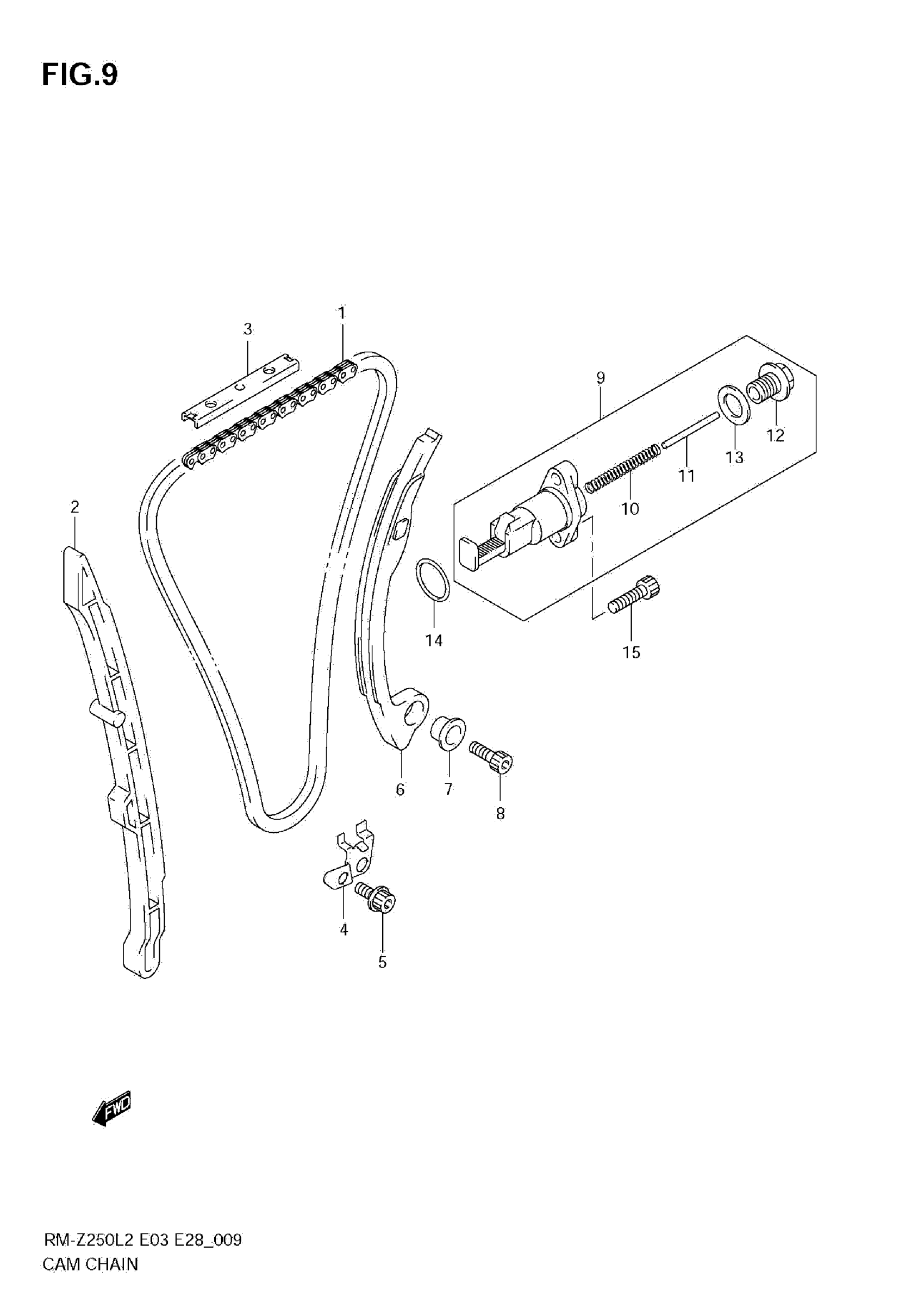

Suzuki RM-Z250L2 (2012) CAM CHAIN Diagram

#

Description
Price

1

CHAIN, CAM SHAFT DRIVE

12760-10H00

$40.04

2

GUIDE, CAM CHAIN NO.1

12771-49H00

$28.48

3

GUIDE,CAM CHAIN NO.2 This part replaces 12782-35G00.

12782-35G01

$10.94

4

RETAINER, CAM CHAIN GUIDE

12773-49H00

$8.21

5

.BOLT

07120-0610A

$2.58

6

TENSIONER,CAM C This part replaces 12811-10H00.

12811-10H01

$52.57

7

SPACER

12812-35G00

$17.12

8

BOLT This part replaces 07130-0616A.

07130-0616B

$2.38

9

ADJUSTER ASSY, TENSIONER

12830-10H00

$147.72

10

SPRING

12831-10H00

$7.75

11

BAR

12836-10H00

$9.50

12

PLUG

12833-10H00

$24.38

13

GASKET

12837-24F10

$4.37

14

O RING (D:1.9,ID:18.8)

09280-19001

$1.38

15

BOLT (6X25)

07130-0625A

$2.64
