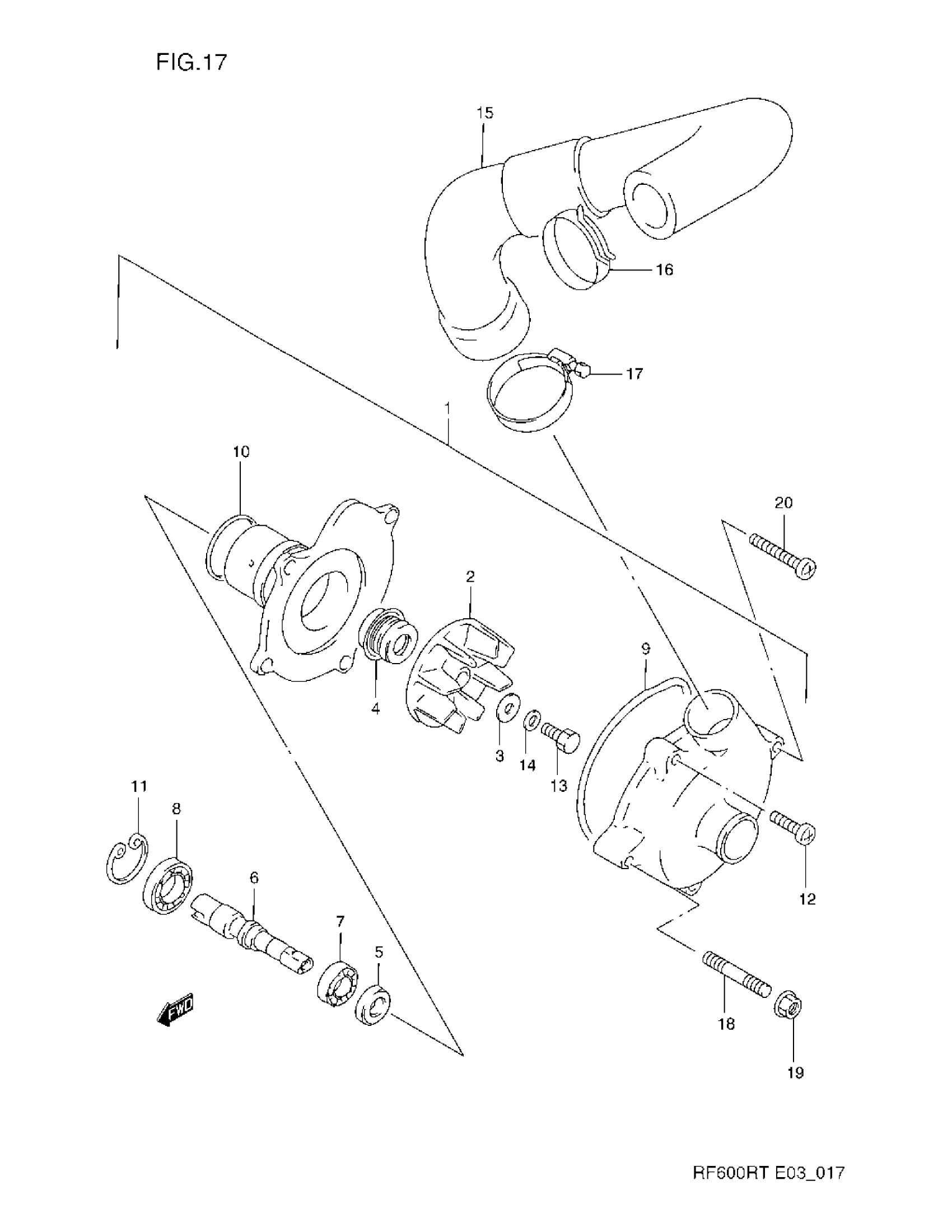

Suzuki RF600RT (1996) WATER PUMP Diagram

#

Description
Price

1

PUMP ASSY,WATER | MODEL R This part replaces 17400-17E00.

17400-17E02

Unavailable

1

PUMP ASSY,WATER | MODEL S/T; Includes Item(s) 2 - 14 This part replaces 17400-17E01.

17400-17E02

Unavailable

2

.IMPELLER This part replaces 17491-17E00.

17491-17E01

Unavailable

3

GASKET

09168-06025

Unavailable

4

.SEAL,MECHANICAL This part replaces 17470-46A00.

17470-02F11

Unavailable

5

.SEAL OIL (10X21X5) | MODEL R/S This part replaces 17461-38A00.

09283-10004

Unavailable

5

.SEAL OIL (10X21X5) | MODEL T

09283-10004

Unavailable

6

SHAFT, WATER PUMP | MODEL R

17511-17E00

Unavailable

6

SHAFT, WATER PUMP | MODEL S/T

17511-17E01

Unavailable

7

BEARING | MODEL R

08113-69010

Unavailable

7

BEARING (10X26X8) | MODEL S/T

09262-10014

Unavailable

8

BEARING (15X28X7) | MODEL R

09262-15008

Unavailable

8

BEARING (12X28X8) | MODEL S/T

09262-12001

Unavailable

9

.O-RING This part replaces 17418-33400.

17418-33401

Unavailable

10

.O-RING

17435-33400

Unavailable

11

CIRCLIP | MODEL R This part replaces 08331-41286.

08331-41289

Unavailable

12

SCREW This part replaces 02112-06163.

02112-0616A

Unavailable

13

BOLT (6X13)

09100-06099

Unavailable

14

LOCK WASHER

09164-06006

Unavailable

15

HOSE, WATER PUMP OUTLET

17854-17E01

Unavailable

16

CLIP This part replaces 09401-26404.

09401-26407

Unavailable

17

CLAMP | MODEL S/T

09402-38511

$11.46

18

BOLT

09108-06117

Unavailable

19

NUT This part replaces 08316-10063.

08316-1006B

Unavailable

20

SCREW This part replaces 02112-06353.

02112-0635B

Unavailable
