1996 Suzuki RF600RT CAM Shaft - Valve Diagram

← All diagrams

Find the part on the CAM Shaft - Valve diagram for your 1996 Suzuki RF600RT, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

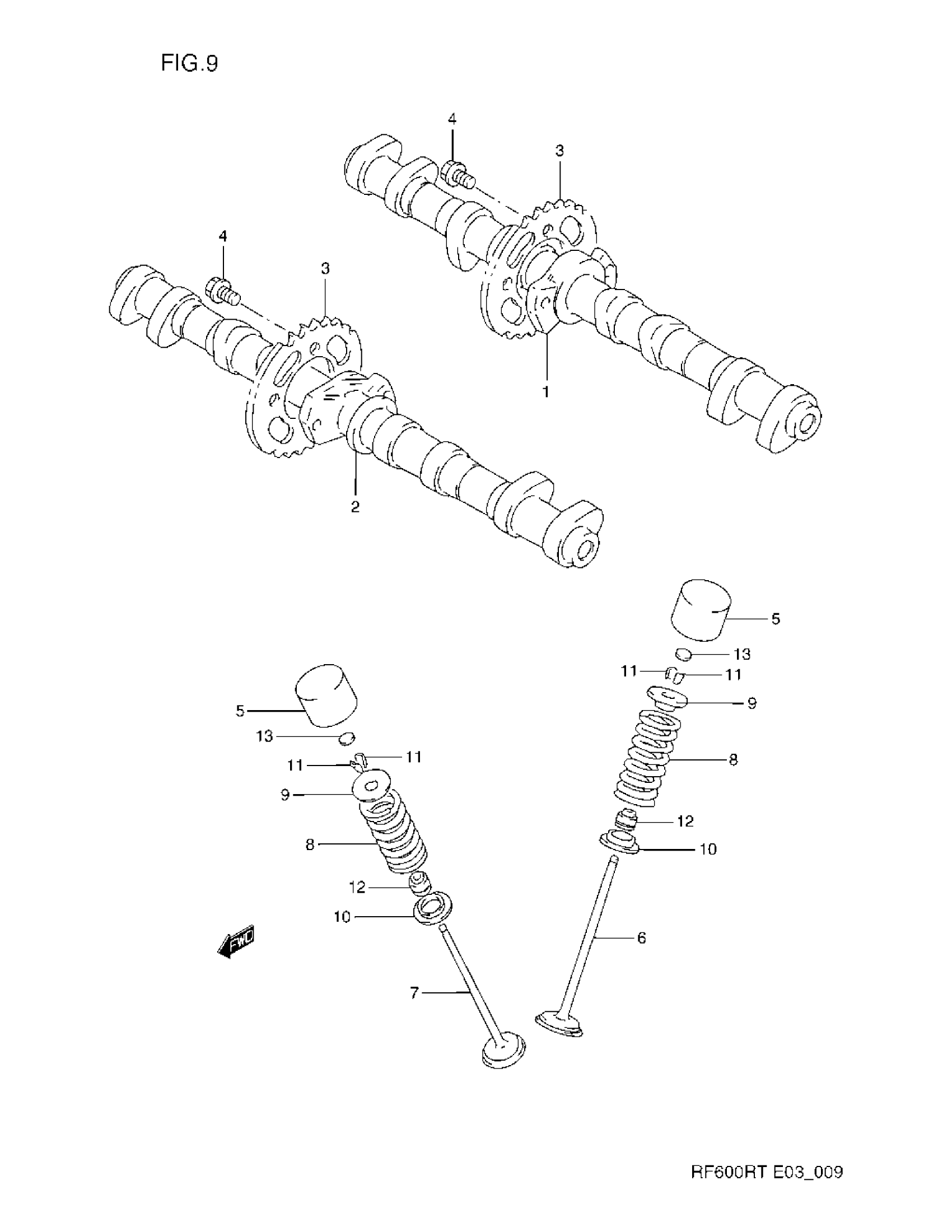

1996 Suzuki RF600RT CAM Shaft - Valve Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CAM SHAFT, INTAKE | MODEL R

12711-21E00

1
Out of stock

1

CAM SHAFT, INTAKE | MODEL S/T

12711-21E30

1
Out of stock

1

CAM SHAFT, INTAKE | CALIFORNIA ONLY

12711-21E10

1
Out of stock

2

CAM SHAFT, EXHAUST | MODEL R

12721-21E00

1
Out of stock

2

CAM SHAFT, EXHAUST | MODEL S/T

12721-21E30

1
Out of stock

2

CAM SHAFT, EXHAUST | CALIFORNIA ONLY

12721-21E10

1
Out of stock

3

SPROCKET, CAM SHAFT

12741-17E00

2
Out of stock

4

BOLT

09103-07001

4
Out of stock

5

TAPPET

12891-18E00

16
Out of stock

6

VALVE, INTAKE

12911-18E00

8
Out of stock

7

VALVE, EXHAUST

12912-18E00

8
Out of stock

8

SPRING, VALVE

12921-17E00

16
Out of stock

9

RETAINER,VALVE SPRING | MODEL R This part replaces 12931-17E00.

12931-17E01

16
Out of stock

9

RETAINER,VALVE SPRING | MODEL S/T

12931-17E01

16
Out of stock

10

SEAT,VALVE SPRING

12933-17E00

16
Out of stock

11

COTTER, VALVE

12932-32C00

32
Out of stock

12

OIL SEAL

09289-04002

16
Out of stock

13

SHIM, TAPPET (T:1.20)

12892-05C00-120

16
Out of stock

13

SHIM, TAPPET (T:1.25)

12892-05C00-125

16
Out of stock

13

SHIM, TAPPET (T:1.30)

12892-05C00-130

16
Out of stock

13

SHIM, TAPPET (T:1.35)

12892-05C00-135

16
Out of stock

13

SHIM, TAPPET (T:1.40)

12892-05C00-140

16
Out of stock

13

SHIM, TAPPET (T:1.45)

12892-05C00-145

16
Out of stock

13

SHIM, TAPPET (T:1.50)

12892-05C00-150

16
Out of stock

13

SHIM, TAPPET (T:1.55)

12892-05C00-155

16
Out of stock

13

SHIM, TAPPET (T:1.60)

12892-05C00-160

16
Out of stock

13

SHIM, TAPPET (T:1.65)

12892-05C00-165

16
Out of stock

13

SHIM, TAPPET (T:1.70)

12892-05C00-170

16
Out of stock

13

SHIM, TAPPET (T:1.75)

12892-05C00-175

16
Out of stock

13

SHIM, TAPPET (T:1.80)

12892-05C00-180

16
Out of stock

13

SHIM, TAPPET (T:1.85)

12892-05C00-185

16
Out of stock

13

SHIM, TAPPET (T:1.90)

12892-05C00-190

16
Out of stock

13

SHIM, TAPPET (T:1.95)

12892-05C00-195

16
Out of stock

13

SHIM, TAPPET (T:2.00)

12892-05C00-200

16
Out of stock

13

SHIM, TAPPET (T:2.05)

12892-05C00-205

16
Out of stock

13

SHIM, TAPPET (T:2.10)

12892-05C00-210

16
Out of stock

13

SHIM, TAPPET (T:2.15)

12892-05C00-215

16
Out of stock

13

SHIM, TAPPET (T:2.20)

12892-05C00-220

16
Out of stock

14

SHIM SET, TAPPET | OPT,NOT SHOWN; Includes Item(s) 15 This part replaces 12800-05820.

12800-05830

1
Out of stock

15

CASE, TAPPET SHIM | OPT

99000-69491

1
Out of stock
