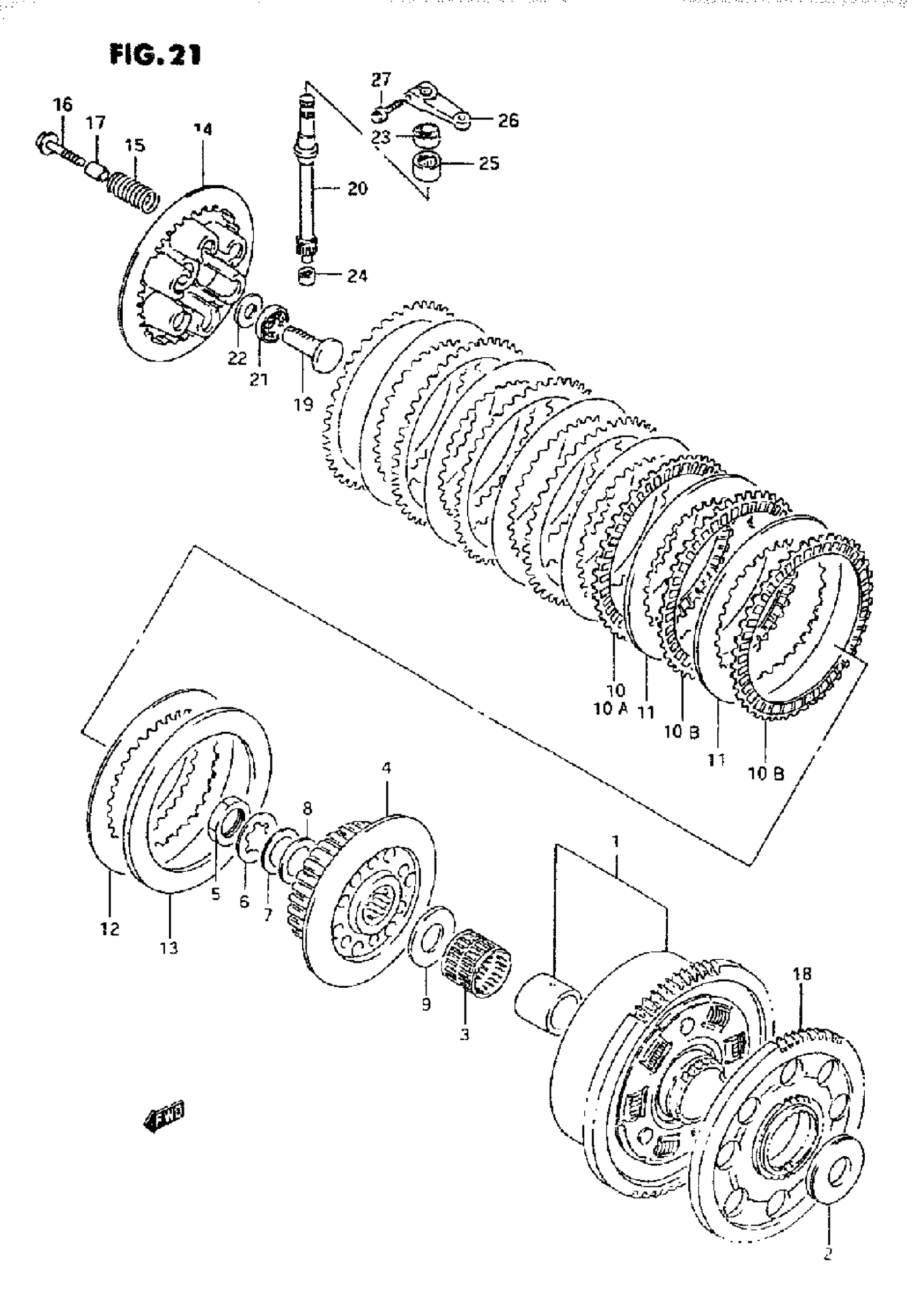

Suzuki RF600R (1995) CLUTCH Diagram
#
Description
Price
1
GEAR ASSY, PRIM This part replaces 21200-21841.
21200-21842
Unavailable
2
WASHER
09160-25067
Unavailable
3
BEARING
09263-35017
Unavailable
4
HUB, SLEEVE
21410-17E10
Unavailable
5
NUT
09140-24012
Unavailable
6
WASHER
09167-25007
Unavailable
7
WASHER, WAVE
09164-25001
Unavailable
8
WASHER
08211-25441
Unavailable
9
.WASHER (25X50X2.5)
09160-25056
Unavailable
10
PLATE, CLUTCH DRIVE NO.2 | MODEL R/S This part replaces 21441-17E10.
21441-17E21
Unavailable
10
PLATE, CLUTCH DRIVE NO.2 | MODEL T This part replaces 21441-17E10.
21441-17E21
Unavailable
10
PLATE, CLUTCH DRIVE NO.2 | MODEL T
21441-17E21
Unavailable
11
PLATE, DRIVEN, NO.1 (T:2.0)
21451-17E00
Unavailable
12
PLATE, DRIVEN, NO.2 (T:1.6)
21451-17C00
Unavailable
13
SPACER, CLUTCH PLATE
21443-21E00
Unavailable
14
DISC, PRESSURE
21462-17E01
Unavailable
15
SPRING
09440-20020
Unavailable
16
BOLT (6X40)
09116-06161
Unavailable
17
SPACER (6.2X12X16)
09180-06198
Unavailable
18
GEAR, ALTERNATOR (NT:34/61) | GEAR, This part replaces 22721-21E01.
22721-21E02
Unavailable
19
RACK, RELEASE
23165-21E00
Unavailable
20
PINION, RELEASE
23261-21E00
Unavailable
21
BEARING (15X28X2)
09263-15003
Unavailable
22
WASHER (15.5X28X1)
09160-15045
Unavailable
23
OIL SEAL (12X22X9) This part replaces 09285-12002.
09285-12006
Unavailable
24
BEARING (10X14X10) This part replaces 09263-10013.
09263-10014
Unavailable
25
BEARING (15X22X12)
09263-15012
Unavailable
26
ARM, CLUTCH RELEASE
23271-17C00
Unavailable
27
BOLT, GEAR SHIFT LINK This part replaces 01500-06203.
01500-0620A
Unavailable
