2007 Yamaha Phazer (PZ50W) Intake Diagram

← All diagrams

Find the part on the Intake diagram for your 2007 Yamaha Phazer (PZ50W), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

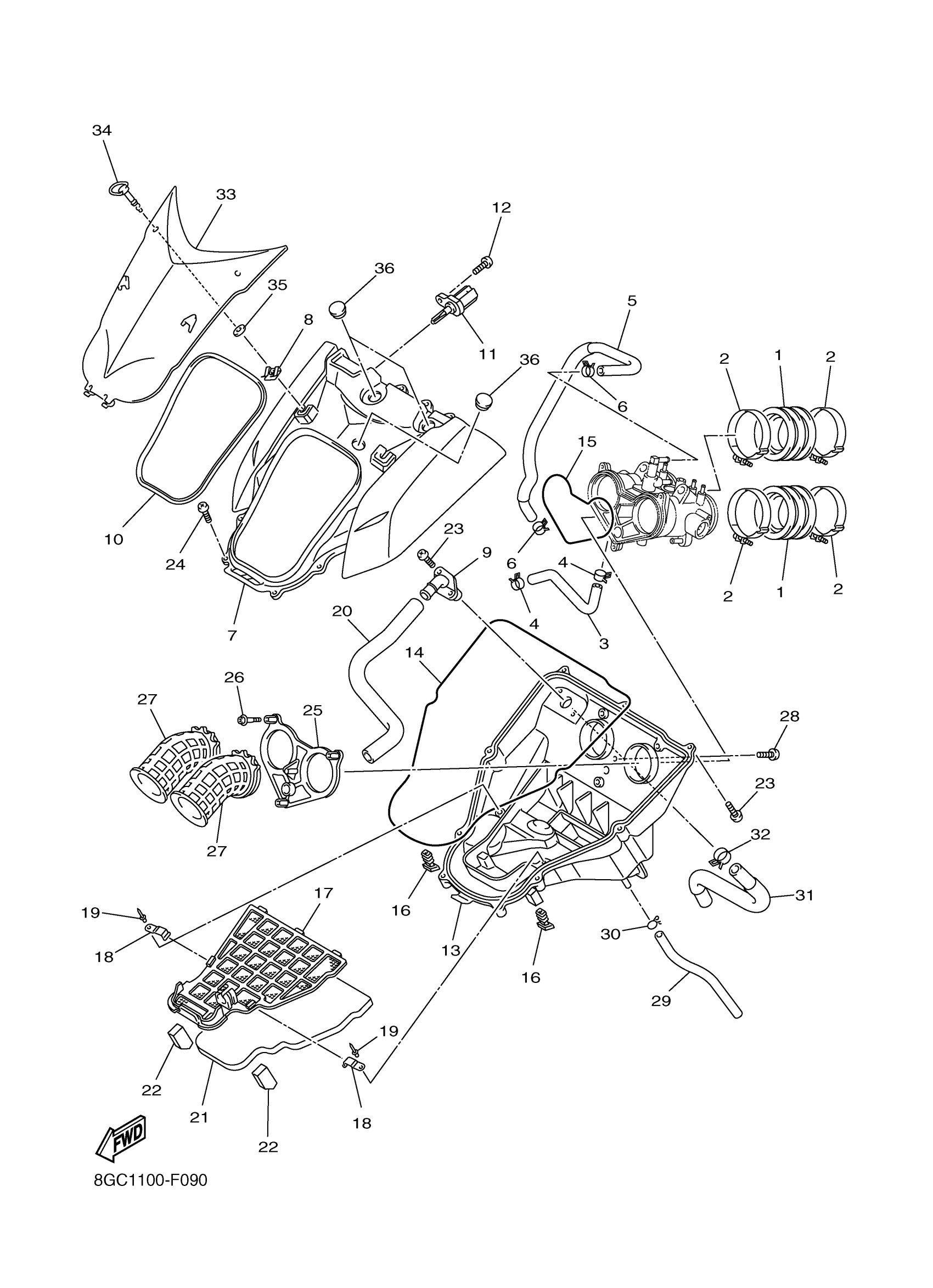

2007 Yamaha Phazer (PZ50W) Intake Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

JOINT

8GC-13595-00-00

—

$21.46

In stock

2

HOSE CLAMP ASSY

90450-60004-00

1

$14.64

In stock

3

HOSE 1

8GC-1243A-00-00

—

$10.77

In stock

4

CLIP

90467-110A2-00

—

$6.69

In stock

5

HOSE 3

8GC-12578-00-00

—

$34.75

In stock

6

CLIP

90467-110A2-00

—

$6.69

In stock

7

SILENCER, INTAKE 1

8GC-14431-00-00

—

$55.22

In stock

8

PLATE, SPRING

4XV-2177L-01-00

1

$6.20

In stock

9

PIPE, JOINT

8GC-14485-00-00

—

$4.77

In stock

10

SEAL

8GC-14457-00-00

—

$59.20

In stock

11

SENSOR, AIR TEMPERATURE

8FP-85886-00-00

1

$49.83

In stock

12

SCREW, PANHEAD TAPPING

97702-50520-00

1

$0.28

In stock

13

SILENCER, INTAKE 2

8GC-W1444-10-00

—

$69.49

In stock

14

SEAL

8GC-14452-00-00

—

$8.28

In stock

15

SEAL

51Y-14462-00-00

1

$11.61

In stock

16

GROMMET

8GC-14435-00-00

—

$3.54

In stock

17

PLATE, ELEMENT

8GC-14472-10-00

—

$28.92

In stock

18

HINGE

8GC-14406-00-00

—

$7.15

In stock

19

RIVET, BLIND

90267-32192-00

—

$1.66

In stock

20

PIPE

8GC-14419-00-00

—

$40.18

In stock

21

ELEMENT, AIR CLEANER

8GC-14451-00-00

—

$26.92

In stock

22

DAMPER 1

8GC-14425-00-00

—

$2.00

In stock

23

SCREW, TRUSS TAP.

97707-50025-00

—

$6.18

In stock

24

SCREW, TAPPING(4TV)

90167-05078-00

—

$5.12

In stock

25

JOINT, AIR CLEANER 1

8GC-14453-00-00

—

$10.45

In stock

26

BOLT

90109-05005-00

—
Out of stock

27

FUNNEL, AIR

8GC-14469-00-00

—

$15.02

In stock

28

SCREW, TAPPING(4TV)

90167-05078-00

—

$5.12

In stock

29

HOSE (L198)

90445-11293-00

—

$6.97

In stock

30

CLIP

90467-100A1-00

—
Out of stock

31

PIPE, OIL TANK BREATHER

8GC-21745-00-00

—

$42.68

In stock

32

CLIP(34X)

90467-22097-00

—

$7.14

In stock

33

COVER 1

8GC-14417-00-00

—

$30.57

In stock

34

HEAD

3FV-28386-00-00

—

$22.96

In stock

35

WASHER, SPECIAL 1

2TK-21757-00-00

—

$1.66

In stock

36

GROMMET

8GC-14445-00-00

—

$2.71

In stock
