2007 Yamaha Phazer (PZ50W) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2007 Yamaha Phazer (PZ50W), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

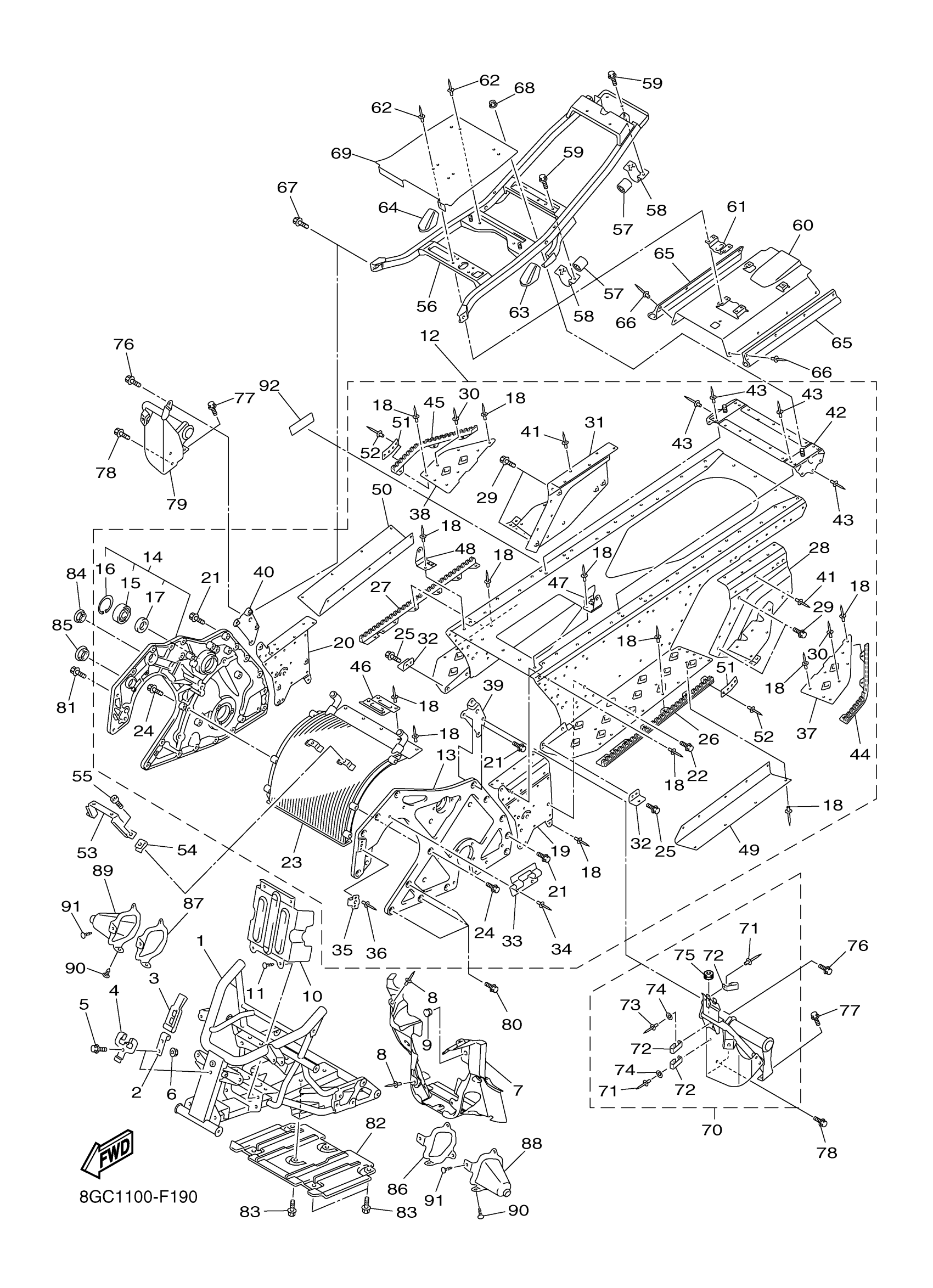

2007 Yamaha Phazer (PZ50W) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

8GK-21940-01-00

1

$1,159.99

In stock

2

BRACKET 3

8GC-2175V-00-00

—

$7.25

In stock

3

BAND

59V-21646-00-00

1
Out of stock

4

BRACKET 4

8GC-2175W-00-00

—

$5.71

In stock

5

BOLT, BUTTON HEAD

92017-05040-00

1

$2.08

In stock

6

NUT, FLANGE

95702-05500-00

1

$0.74

In stock

7

PANEL, SUB FRAME 1

8GC-21912-01-00

—

$39.80

In stock

8

RIVET, BLIND (8R6)

90267-48086-00

1

$3.49

In stock

9

PLUG(2GU)

90338-12192-00

1

$6.18

In stock

10

PROTECTOR, FRAME A

8GC-2195A-00-00

—

$24.43

In stock

11

RIVET

90269-05003-00

1

$1.78

In stock

12

REAR FRAME COMP.

8GC-21950-01-00

1

$4,931.99

In stock

13

REINF., PANELL FRAME 1

8GC-21991-00-00

—

$490.99

In stock

14

—

$1,138.99

In stock

15

BEARING

93306-20532-00

1

$56.05

In stock

16

CIRCLIP(26H)

99009-52500-00

—

$10.74

In stock

17

OIL SEAL(85G)

93102-26398-00

—

$12.05

In stock

18

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

19

BRACKET, MAIN TRACK 1

8GC-21943-00-00

—

$70.51

In stock

20

BRACKET, MAIN TRACK 2

8GC-21953-00-00

—

$70.51

In stock

21

BOLT, FLANGE

95022-08020-00

—

$6.78

In stock

22

BOLT, FLANGE

95817-08012-00

—

$3.98

In stock

23

HEAT EXCHANGER ASSY

8GC-12440-00-00

—

$2,435.99

In stock

24

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

25

BOLT, FLANGE

90105-06109-00

—

$6.31

In stock

26

REINFORCEMENT, FOOTREST 1

8GC-21926-01-00

—

$104.06

In stock

27

REINFORCEMENT, FOOTREST 2

8GC-21936-01-00

—

$104.06

In stock

28

—

$145.35

In stock

29

BOLT, FLANGE

95822-08014-00

—

$6.68

In stock

30

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

31

BRACKET, RR.TRACK SUSPENTION 2

8GC-21954-00-00

—
Out of stock

32

PATCH 7

8GC-21967-00-00

—

$5.08

In stock

33

HOOK

8GC-21973-00-00

—

$7.34

In stock

34

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

35

PLATE, SPRING

2TK-2177L-00-00

—
Out of stock

36

RIVET, BLIND

90267-32192-00

—

$1.66

In stock

37

BRACKET, FOOTREST 1

8GC-27452-00-00

—

$28.02

In stock

38

BRACKET, FOOTREST 2

8GC-27462-00-00

—

$28.02

In stock

39

PATCH 3

8GC-21963-00-00

—

$21.43

In stock

40

PATCH 4

8GC-21964-00-00

—

$21.43

In stock

41

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

42

BRACKET, SEAT 1

8GC-21341-00-00

—

$83.98

In stock

43

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

44

—

$116.09

In stock

45

—

$116.09

In stock

46

STAY 2

8GC-2164G-00-00

—

$9.09

In stock

47

BRACKET

8GC-21238-00-00

—

$12.72

In stock

48

BRACKET 2

8GC-21239-00-00

—

$10.78

In stock

49

PATCH 1

8GC-21961-00-00

—

$41.62

In stock

50

PATCH 2

8GC-21962-00-00

—

$41.62

In stock

51

PATCH 8

8GC-21988-00-00

—

$3.25

In stock

52

RIVET, BLIND

90267-48010-00

—

$2.00

In stock

53

STAY 1

8GC-2164F-00-00

—

$14.55

In stock

54

NUT, SPRING(4ES)

90183-06069-00

1

$5.93

In stock

55

BOLT,SOCKET

91317-06012-00

—

$6.17

In stock

56

SEAT RAIL COMP

8GC-21160-00-00

—

$533.99

In stock

57

DAMPER, MUFFLER

8GC-14747-00-00

—

$19.14

In stock

58

BRACKET, DAMPER

8GC-21121-00-00

—

$8.37

In stock

59

BOLT, FLANGE

95812-06010-00

—

$2.75

In stock

60

SHIELD, HEAT

8GC-2199H-10-00

—

$55.37

In stock

61

BRACKET, SILENCER 1

8GC-1467H-00-00

—

$10.91

In stock

62

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

63

COVER, THRUST 1

8GC-22128-00-00

—

$14.86

In stock

64

COVER, THRUST 2

8GC-22129-00-00

—

$9.15

In stock

65

DAMPER

8GC-21852-00-00

—

$23.00

In stock

66

RIVET, BLIND

90267-48024-00

—

$1.88

In stock

67

BOLT, FLANGE(3HP)

95817-10016-00

—

$6.17

In stock

68

NUT, SELF-LOCKING

90185-08169-00

—

$7.09

In stock

69

PANEL, SUB FRAME 6

8GC-21917-00-00

—

$41.26

In stock

70

FOOTREST COMP. 1

8GJ-21960-00-00

—

$230.08

In stock

71

RIVET, BLIND

90267-48010-00

—

$2.00

In stock

72

CLAMP(51Y)

90465-08277-00

—
Out of stock

73

RIVET, BLIND (22W)

90267-48083-00

—

$2.78

In stock

74

WASHER, PLATE (34L)

90201-043H7-00

—

$2.57

In stock

75

GROMMET (1E5)

90480-13163-00

—

$6.33

In stock

76

BOLT, FLANGE

95814-08016-00

—

$6.68

In stock

77

BOLT, FLANGE

95022-06012-00

—

$3.00

In stock

78

BOLT, FLANGE

95812-06014-00

—

$5.45

In stock

79

FOOTREST COMP. 2

8GJ-21970-00-00

—

$172.75

In stock

80

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

81

BOLT, FLANGE(JN5)

95817-08016-00

—

$4.12

In stock

82

PROTECTOR

8GC-2193A-00-00

—

$34.83

In stock

83

BOLT

90109-06285-00

—
Out of stock

84

GROMMET

90480-27001-00

1

$1.74

In stock

85

GROMMET

90480-40003-00

—

$4.11

In stock

86

PLATE, STRG BRACKET 1

8GC-2195E-00-00

—

$14.58

In stock

87

PLATE, STRG BRACKET 2

8GC-2195F-00-00

—

$8.12

In stock

88

COVER 1

8GC-2198F-00-00

—

$33.98

In stock

89

COVER 3

8GC-2198J-00-00

—

$20.23

In stock

90

RIVET

90269-05003-00

1

$1.78

In stock

91

RIVET

90269-05002-00

—
Out of stock

92

PLETE, EPA OFFROAD 2

8GC-2179D-00-00

—

$4.11

In stock
