2012 Yamaha Venture Lite (PZ50VTBL) Frame Diagram

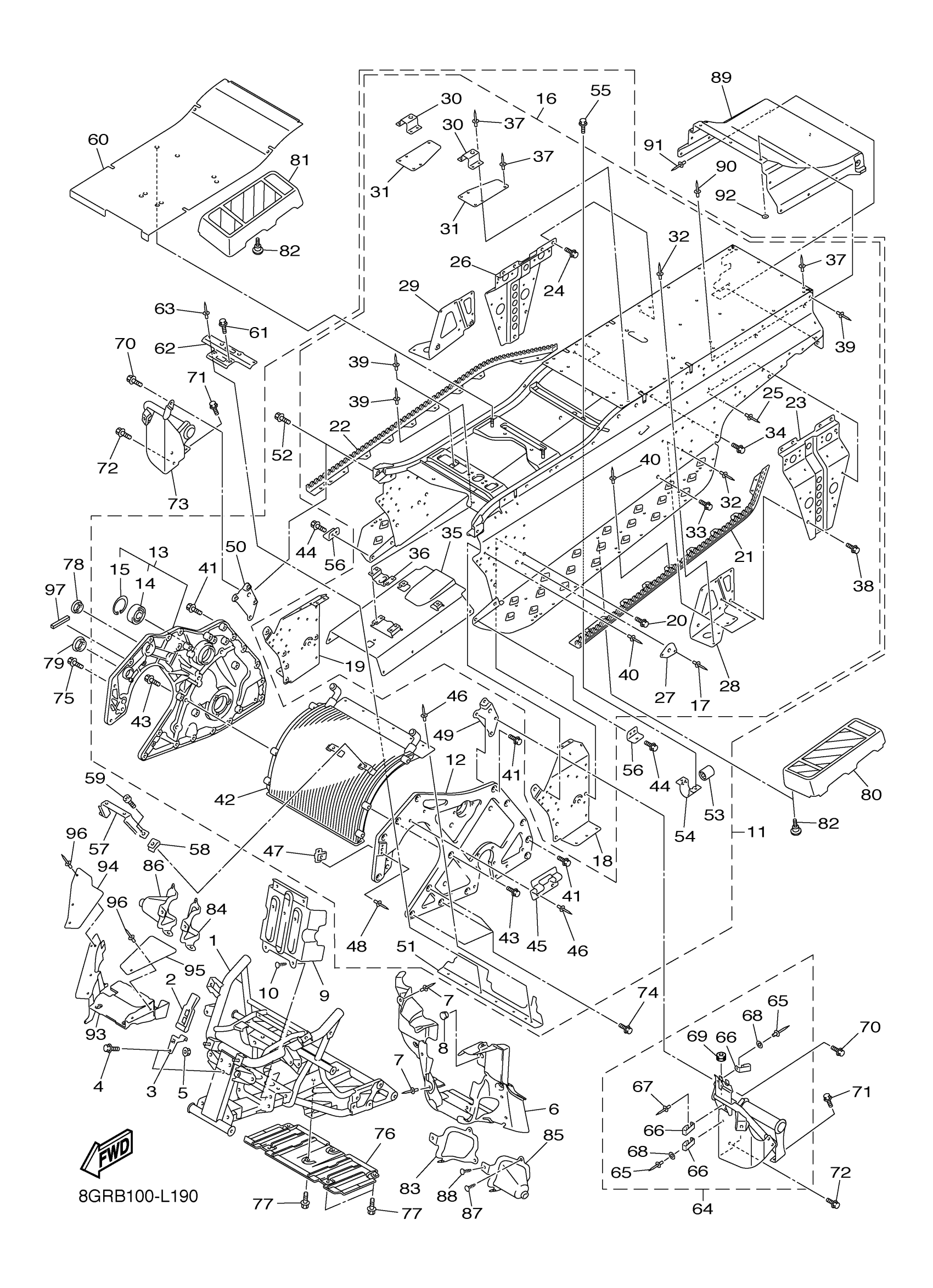

Find the part on the Frame diagram for your 2012 Yamaha Venture Lite (PZ50VTBL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.
#
1
FRONT FRAME COMP.
8GJ-21940-01-00
2
BAND
59V-21646-00-00
3
BRACKET 4
8GJ-2175W-00-00
4
BOLT, BUTTON HEAD
92017-05045-00
5
NUT, FLANGE
95702-05500-00
6
PANEL, SUB FRAME 1
8GJ-21912-01-00
7
RIVET, BLIND (8R6)
90267-48086-00
8
PLUG(2GU)
90338-12192-00
9
PROTECTOR, FRAME A
8GC-2195A-10-00
10
RIVET
90269-05003-00
11
REAR FRAME COMP.
8GJ-21950-21-00
12
REINF., PANELL FRAME 1
8GC-21991-00-00
13
HOUSING, REINF SUB-ASSY(R.H)
8GK-21930-20-00
14
BEARING
93306-20532-00
15
CIRCLIP(26H)
99009-52500-00
16
. REAR FRAME COMP
8GJ-21950-29-00
17
RIVET, BLIND
90267-47195-00
18
BRACKET, MAIN TRACK 1
8GJ-21943-00-00
19
BRACKET, MAIN TRACK 2
8GJ-21953-00-00
20
BOLT, FLANGE
95817-08012-00
21
REINFORCEMENT, FOOTREST 1
8GJ-21926-00-00
22
REINFORCEMENT, FOOTREST 2
8GJ-21936-00-00
23
BRACKET, RR.TRACK SUSPENTION 1
8GJ-21944-00-00
24
BOLT, FLANGE(8AB)
95817-08020-00
25
RIVET, BLIND
90267-47195-00
26
BRACKET, RR.TRACK SUSPENTION 2
8GJ-21954-00-00
27
BRACKET, MAIN TRACK 2
8FK-21953-00-00
28
PATCH 7
8GJ-21967-00-00
29
PATCH 8
8GJ-21988-00-00
30
BRACKET, SEAT
8GJ-21391-00-00
31
PLATE
8GJ-21329-00-00
32
RIVET, BLIND
90267-47195-00
33
BOLT, FLANGE
95822-08014-00
34
BOLT, FLANGE
95814-08016-00
35
SHIELD, HEAT
8GC-2199H-00-00
36
BRACKET, SILENCER 1
8GC-1467H-00-00
37
RIVET, BLIND
90267-47195-00
38
BOLT, FLANGE
95814-08016-00
39
RIVET, BLIND
90267-48023-00
40
RIVET, BLIND
90267-48177-00
41
BOLT, FLANGE
95022-08020-00
42
HEAT EXCHANGER ASSY
8GJ-12440-00-00
43
BOLT, FLANGE(8AB)
95817-08020-00
44
BOLT, FLANGE
90105-06109-00
45
HOOK
8GC-21973-00-00
46
RIVET, BLIND
90267-47195-00
47
PLATE, SPRING
2TK-2177L-00-00
48
RIVET, BLIND
90267-32192-00
49
PATCH 3
8GJ-21963-00-00
50
PATCH 4
8GJ-21964-00-00
51
PLATE
8GJ-2176E-00-00
52
BOLT, FLANGE(3HP)
95817-10016-00
53
DAMPER, MUFFLER
8GC-14747-00-00
54
BRACKET, DAMPER
8GC-21121-00-00
55
BOLT, BUTTON HEAD
92012-06010-00
56
PATCH 7
8GC-21967-00-00
57
STAY 1
8GC-2164F-00-00
58
NUT, SPRING(4ES)
90183-06069-00
59
BOLT,SOCKET
91317-06012-00
60
PANEL, SUB FRAME 5
8GJ-21916-00-00
61
SCREW, BIND(J45)
98980-06012-00
62
STAY 2
8GJ-2164G-00-00
63
RIVET, BLIND
90267-47195-00
64
FOOTREST COMP. 1
8GJ-21960-00-00
65
RIVET, BLIND
90267-48010-00
66
CLAMP(51Y)
90465-08277-00
67
RIVET, BLIND (22W)
90267-48083-00
68
WASHER, PLATE (34L)
90201-043H7-00
69
GROMMET (1E5)
90480-13163-00
70
BOLT, FLANGE
95814-08016-00
71
BOLT, FLANGE
95022-06012-00
72
BOLT, FLANGE
95812-06014-00
73
FOOTREST COMP. 2
8GJ-21970-00-00
74
BOLT, FLANGE(8AB)
95817-08020-00
75
BOLT, FLANGE(JN5)
95817-08016-00
76
PROTECTOR
8GJ-2193A-00-00
77
BOLT
90109-06285-00
78
GROMMET
90480-27001-00
79
GROMMET
90480-40003-00
80
FOOTREST, REAR 1
8GJ-27431-00-00
81
FOOTREST, REAR 2
8GJ-27441-00-00
82
SCREW, TAPPING(4TV)
90167-05078-00
83
PLATE, STRG BRACKET 1
8GJ-2195E-00-00
84
PLATE, STRG BRACKET 2
8GJ-2195F-00-00
85
COVER 1
8GJ-2198F-00-00
86
COVER 3
8GJ-2198J-00-00
87
RIVET
90269-05003-00
88
RIVET
90269-05002-00
89
PROTECTOR 7
8GJ-77557-01-00
90
RIVET, BLIND
90267-47195-00
91
RIVET, BLIND(8CH)
90267-47187-00
92
WASHER PLATE 829771780000
90201-05033-00
93
PROTECTOR, FRAME
8GJ-2197E-00-00
94
SEAL 4
8GJ-241A4-00-00
95
SEAL, 5
8GJ-241A5-00-00
96
RIVET(81E)
90269-05055-00
97
DAMPER 1
8GL-77319-00-00
