2010 Yamaha Phazer RTX (PZ50RTZO) Intake Diagram

← All diagrams

Find the part on the Intake diagram for your 2010 Yamaha Phazer RTX (PZ50RTZO), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

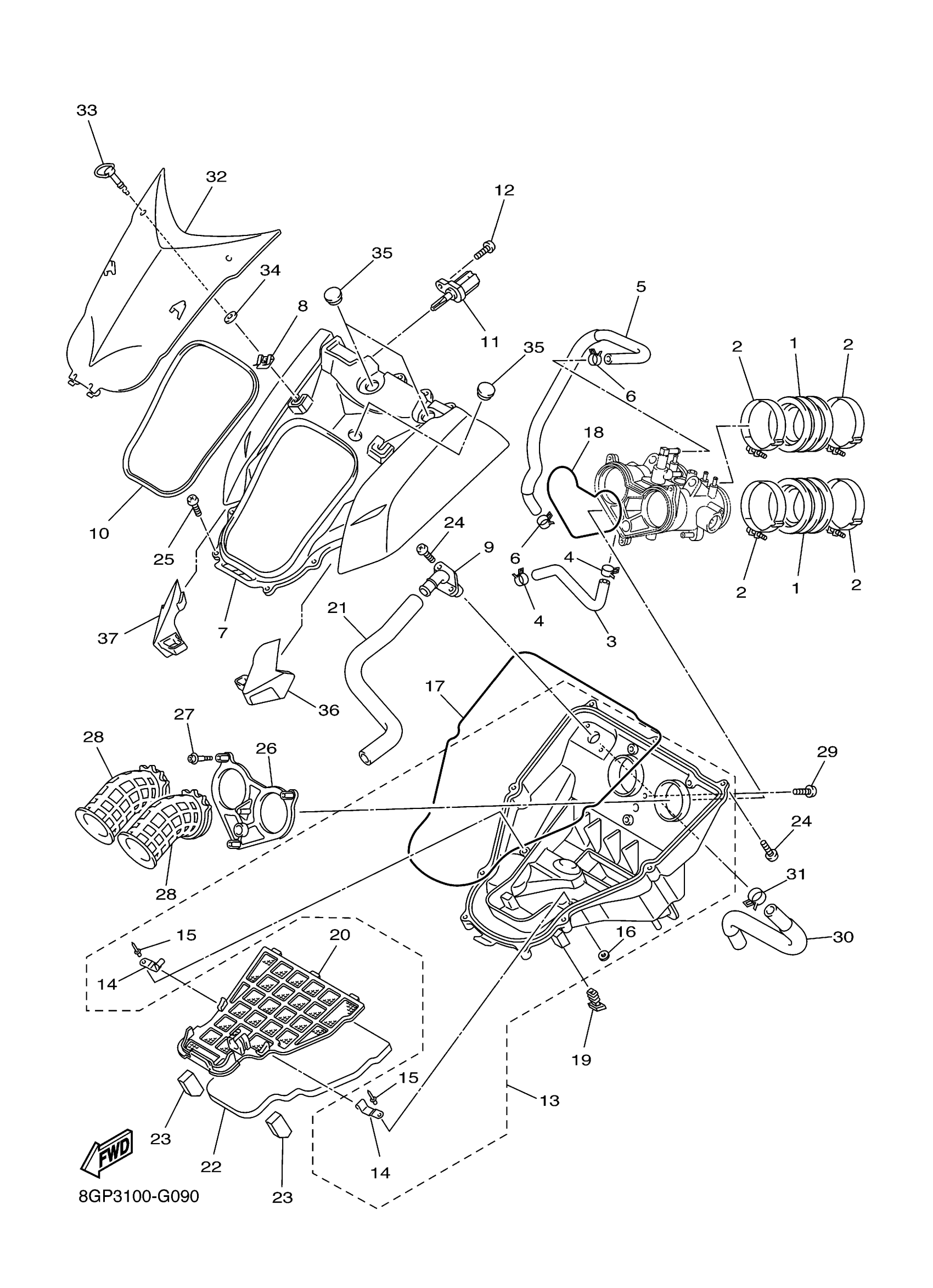

2010 Yamaha Phazer RTX (PZ50RTZO) Intake Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

JOINT

8GC-13595-10-00

1

$21.97

In stock

2

HOSE CLAMP ASSY

90450-60004-00

1

$14.64

In stock

3

HOSE 1

8GC-1243A-00-00

—

$10.77

In stock

4

CLIP

90467-110A2-00

—

$6.69

In stock

5

HOSE 3

8GC-12578-00-00

—

$34.75

In stock

6

CLIP

90467-110A2-00

—

$6.69

In stock

7

SILENCER, INTAKE 1

8GC-14431-00-00

—

$55.22

In stock

8

PLATE, SPRING

4XV-2177L-01-00

1

$6.20

In stock

9

PIPE, JOINT

8GC-14485-00-00

—

$4.77

In stock

10

SEAL

8GC-14457-00-00

—

$59.20

In stock

11

SENSOR, AIR TEMPERATURE

8FP-85886-00-00

1

$49.83

In stock

12

SCREW, PANHEAD TAPPING

97702-50520-00

1

$0.28

In stock

13

SILENCER, INTAKE 2

8GC-W1444-10-00

—

$69.49

In stock

14

HINGE

8GC-14406-00-00

1

$7.15

In stock

15

RIVET, BLIND

90267-32013-00

1

$1.91

In stock

16

WASHER, PLATE

90201-03008-00

—

$6.23

In stock

17

SEAL

8GC-14452-00-00

—

$8.28

In stock

18

SEAL

51Y-14462-00-00

—

$11.61

In stock

19

GROMMET

8GC-14435-00-00

—

$3.54

In stock

20

PLATE, ELEMENT

8GC-14472-10-00

—

$28.92

In stock

21

PIPE

8GC-14419-00-00

—

$40.18

In stock

22

ELEMENT, AIR CLEANER

8GC-14451-00-00

—

$26.92

In stock

23

DAMPER 1

8GC-14425-00-00

—

$2.00

In stock

24

SCREW, TRUSS TAP.

97707-50025-00

—

$6.18

In stock

25

SCREW, TAPPING(4TV)

90167-05078-00

—

$5.12

In stock

26

JOINT, AIR CLEANER 1

8GC-14453-00-00

—

$10.45

In stock

27

BOLT

90109-05005-00

—
Out of stock

28

FUNNEL, AIR

8GC-14469-00-00

—

$15.02

In stock

29

SCREW, TAPPING(4TV)

90167-05078-00

—

$5.12

In stock

30

PIPE, OIL TANK BREATHER

8GC-21745-00-00

—

$42.68

In stock

31

CLIP(34X)

90467-22097-00

—

$7.14

In stock

32

COVER 1

8GC-14417-00-00

—

$30.57

In stock

33

HEAD

3FV-28386-00-00

—

$22.96

In stock

34

WASHER, SPECIAL 1

2TK-21757-00-00

—

$1.66

In stock

35

GROMMET

8GC-14445-00-00

—

$2.71

In stock

36

PAD, SILENCER 1

8GC-78251-00-00

—

$18.95

In stock

37

PAD, SILENCER 2

8GC-78252-00-00

—

$18.95

In stock
