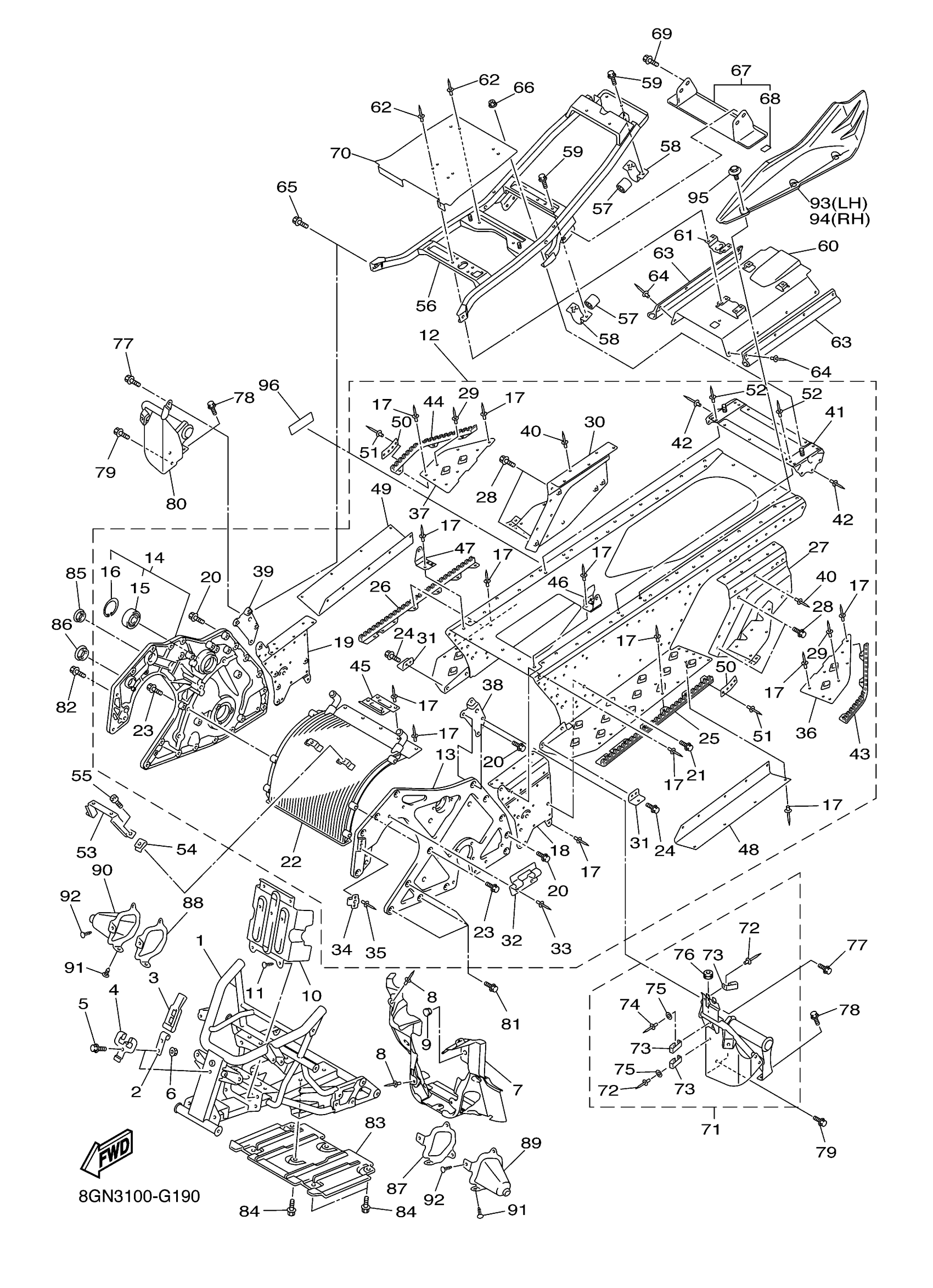

Find the part on the Frame diagram for your 2008 Yamaha Phazer RTX (PZ50RTXW), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2008 Yamaha Phazer RTX (PZ50RTXW) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

8GK-21940-01-00

1

$1,159.99

In stock

2

BRACKET 3

8GC-2175V-00-00

—

$7.25

In stock

3

BAND

59V-21646-00-00

1
Out of stock

4

BRACKET 4

8GC-2175W-00-00

—

$5.71

In stock

5

BOLT, BUTTON HEAD

92017-05040-00

1

$2.08

In stock

6

NUT, FLANGE

95702-05500-00

1

$0.74

In stock

7

PANEL, SUB FRAME 1

8GC-21912-21-00

—
Out of stock

8

RIVET, BLIND (8R6)

90267-48086-00

1

$3.49

In stock

9

PLUG(2GU)

90338-12192-00

1

$6.18

In stock

10

PROTECTOR, FRAME A

8GC-2195A-10-00

—

$25.12

In stock

11

RIVET

90269-05003-00

1

$1.78

In stock

12

REAR FRAME COMP.

8GK-21950-20-00

1

$4,745.99

In stock

13

REINF., PANELL FRAME 1

8GC-21991-00-00

—

$490.99

In stock

14

1

$922.99

In stock

15

BEARING

93306-20532-00

1

$56.05

In stock

16

CIRCLIP(26H)

99009-52500-00

—

$10.74

In stock

17

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

18

BRACKET, MAIN TRACK 1

8GK-21943-00-00

—

$63.40

In stock

19

BRACKET, MAIN TRACK 2

8GK-21953-00-00

—

$63.40

In stock

20

BOLT, FLANGE

95022-08020-00

—

$6.78

In stock

21

BOLT, FLANGE

95817-08012-00

—

$3.98

In stock

22

HEAT EXCHANGER ASSY

8GC-12440-00-00

—

$2,435.99

In stock

23

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

24

BOLT, FLANGE

90105-06109-00

—

$6.31

In stock

25

REINFORCEMENT, FOOTREST 1

8GC-21926-01-00

—

$104.06

In stock

26

REINFORCEMENT, FOOTREST 2

8GC-21936-01-00

—

$104.06

In stock

27

—

$130.75

In stock

28

BOLT, FLANGE

95822-08014-00

—

$6.68

In stock

29

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

30

—

$283.52

In stock

31

PATCH 7

8GC-21967-00-00

—

$5.08

In stock

32

HOOK

8GC-21973-00-00

—

$7.34

In stock

33

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

34

PLATE, SPRING

2TK-2177L-00-00

—
Out of stock

35

RIVET, BLIND

90267-32192-00

—

$1.66

In stock

36

BRACKET, FOOTREST 1

8GC-27452-00-00

—

$28.02

In stock

37

BRACKET, FOOTREST 2

8GC-27462-00-00

—

$28.02

In stock

38

PATCH 3

8GC-21963-00-00

—

$21.43

In stock

39

PATCH 4

8GC-21964-00-00

—

$21.43

In stock

40

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

41

BRACKET, SEAT 1

8GK-21341-00-00

—

$52.82

In stock

42

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

43

—

$116.09

In stock

44

—

$116.09

In stock

45

STAY 2

8GC-2164G-00-00

—

$9.09

In stock

46

BRACKET

8GC-21238-00-00

—

$12.72

In stock

47

BRACKET 2

8GC-21239-00-00

—

$10.78

In stock

48

PATCH 1

8GC-21961-00-00

—

$41.62

In stock

49

PATCH 2

8GC-21962-00-00

—

$41.62

In stock

50

PATCH 8

8GC-21988-00-00

—

$3.25

In stock

51

RIVET, BLIND

90267-48010-00

—

$2.00

In stock

52

RIVET, BLIND

90267-47197-00

—

$1.91

In stock

53

STAY 1

8GC-2164F-00-00

—

$14.55

In stock

54

NUT, SPRING(4ES)

90183-06069-00

1

$5.93

In stock

55

BOLT,SOCKET

91317-06012-00

—

$6.17

In stock

56

SEAT RAIL COMP

8GC-21160-10-00

—

$533.99

In stock

57

DAMPER, MUFFLER

8GC-14747-00-00

—

$19.14

In stock

58

BRACKET, DAMPER

8GC-21121-00-00

—

$8.37

In stock

59

BOLT, FLANGE

95812-06010-00

—

$2.75

In stock

60

SHIELD, HEAT

8GC-2199H-10-00

—

$55.37

In stock

61

BRACKET, SILENCER 1

8GC-1467H-00-00

—

$10.91

In stock

62

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

63

DAMPER

8GC-21852-00-00

—

$23.00

In stock

64

RIVET, BLIND

90267-48024-00

—

$1.88

In stock

65

BOLT, FLANGE(3HP)

95817-10016-00

—

$6.17

In stock

66

NUT, SELF-LOCKING

90185-08169-00

—

$7.09

In stock

67

SEAT BRACKET ASSY

8GC-24708-00-00

—

$84.48

In stock

68

PAD 1

8GC-77151-00-00

—

$2.57

In stock

69

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

70

PANEL, SUB FRAME 6

8GC-21917-00-00

—

$41.26

In stock

71

FOOTREST COMP. 1

8GJ-21960-00-00

—

$230.08

In stock

72

RIVET, BLIND

90267-48010-00

—

$2.00

In stock

73

CLAMP(51Y)

90465-08277-00

—
Out of stock

74

RIVET, BLIND (22W)

90267-48083-00

—

$2.78

In stock

75

WASHER, PLATE (34L)

90201-043H7-00

—

$2.57

In stock

76

GROMMET (1E5)

90480-13163-00

—

$6.33

In stock

77

BOLT, FLANGE

95814-08016-00

—

$6.68

In stock

78

BOLT, FLANGE

95022-06012-00

—

$3.00

In stock

79

BOLT, FLANGE

95812-06014-00

—

$5.45

In stock

80

FOOTREST COMP. 2

8GJ-21970-00-00

—

$172.75

In stock

81

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

82

BOLT, FLANGE(JN5)

95817-08016-00

—

$4.12

In stock

83

PROTECTOR

8GC-2193A-00-00

—

$34.83

In stock

84

BOLT

90109-06285-00

—
Out of stock

85

GROMMET

90480-27001-00

1

$1.74

In stock

86

GROMMET

90480-40003-00

—

$4.11

In stock

87

PLATE, STRG BRACKET 1

8GC-2195E-00-00

—

$14.58

In stock

88

PLATE, STRG BRACKET 2

8GC-2195F-00-00

—

$8.12

In stock

89

COVER 1

8GC-2198F-00-00

—

$33.98

In stock

90

COVER 3

8GC-2198J-00-00

—

$20.23

In stock

91

RIVET

90269-05003-00

1

$1.78

In stock

92

RIVET

90269-05002-00

—
Out of stock

93

GUARD 1

8GC-22361-00-00

1
Out of stock

94

GUARD 2

8GC-22362-00-00

1
Out of stock

95

BOLT

90109-06220-00

—

$7.43

In stock

96

PLETE, EPA OFFROAD 2

8GC-2179D-10-00

—

$4.15

In stock
