2015 Yamaha Phazer RTX (PZ50RTFB) Valve Diagram

← All diagrams

Find the part on the Valve diagram for your 2015 Yamaha Phazer RTX (PZ50RTFB), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

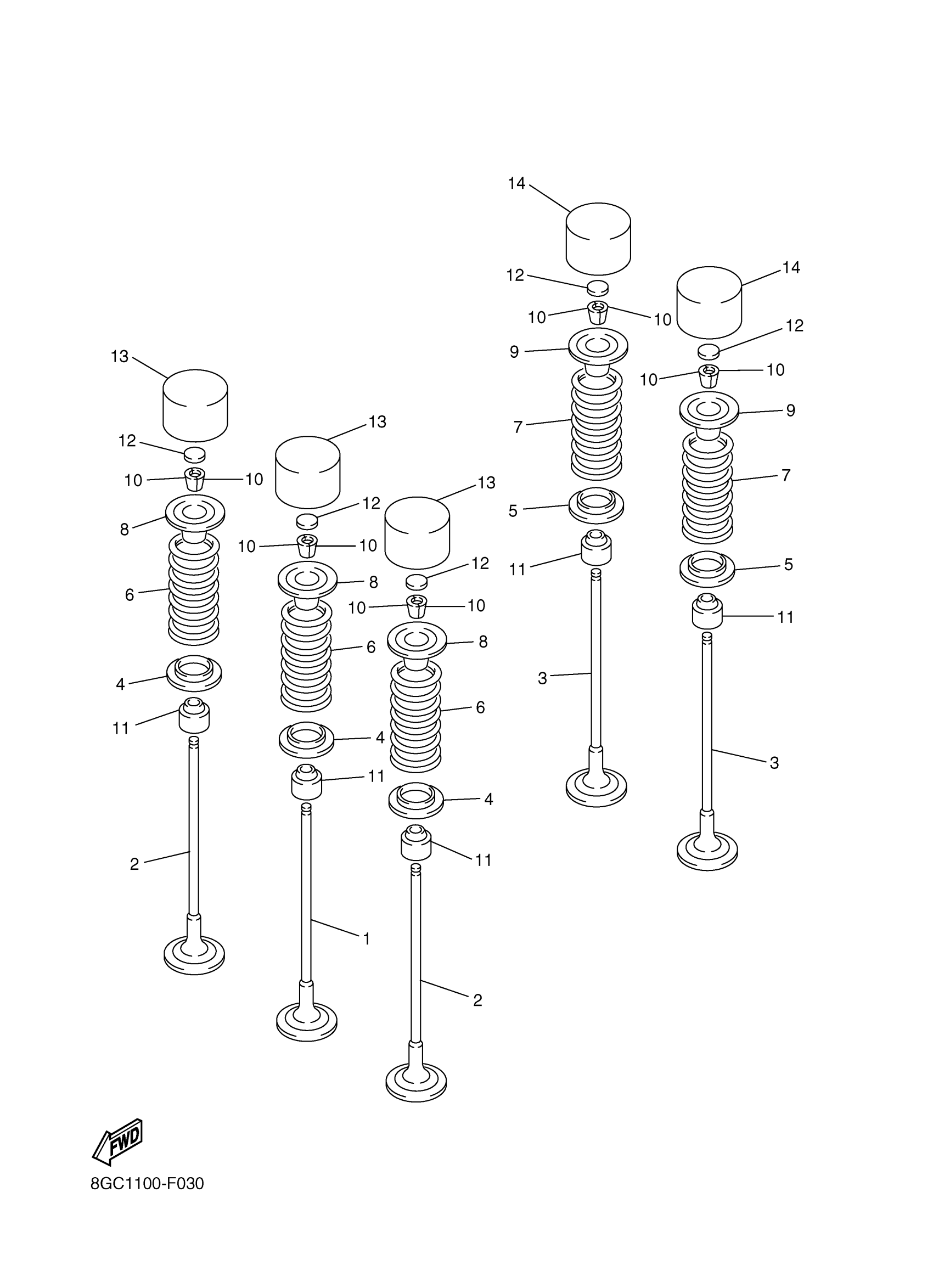

2015 Yamaha Phazer RTX (PZ50RTFB) Valve Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

VALVE, INTAKE

8GC-12111-01-00

—
Out of stock

2

VALVE, INTAKE 2

8GC-12112-01-00

—
Out of stock

3

VALVE, EXHAUST

8GC-12121-01-00

—
Out of stock

4

SEAT, VALVE SPRING

5NL-12116-00-00

1
Out of stock

5

SEAT, VALVE SPRING 2

8GC-12126-00-00

1
Out of stock

6

SPRING, VALVE INNER

8GC-12113-00-00

1
Out of stock

7

SPRING, VALVE OUTER

8GC-12114-00-00

1
Out of stock

8

RETAINER, VALVE SPRING

1HX-12117-00-00

—
Out of stock

9

RETAINER, VALVE SPRING

3TJ-12117-00-00

1
Out of stock

10

COTTER, VALVE

1HX-12118-00-00

1
Out of stock

11

SEAL, VALVE STEM

4TV-12119-00-00

1
Out of stock

12

PAD, ADJUSTING 2 (1.20)

1HX-12168-00-00

—
Out of stock

12

PAD, ADJUSTING 2 (1.25)

1HX-12168-20-00

—
Out of stock

12

PAD, ADJUSTING 2 (1.30)

1HX-12168-40-00

1
Out of stock

12

PAD, ADJUSTING 2 (1.35)

1HX-12168-60-00

1
Out of stock

12

PAD, ADJUSTING 2 (1.40)

1HX-12168-80-00

—
Out of stock

12

PAD, ADJUSTING 2 (1.45)

1HX-12168-A0-00

—
Out of stock

12

PAD, ADJUSTING 2 (1.50)

1HX-12168-F0-00

—
Out of stock

12

PAD, ADJUSTING 2 (1.55)

1HX-12168-H1-00

—
Out of stock

12

PAD, ADJUSTING 2 (1.60)

1HX-12168-K1-00

—
Out of stock

12

PAD, ADJUSTING 2 (1.65)

1HX-12168-M1-00

—
Out of stock

12

PAD, ADJUSTING 2 (1.70)

1HX-12168-R1-00

—
Out of stock

12

PAD, ADJUSTING 2 (1.75)

1HX-12168-U1-00

—
Out of stock

12

PAD, ADJUSTING 2 (1.80)

1HX-12168-W1-00

—
Out of stock

12

PAD, ADJUSTING 2 (1.85)

1HX-12168-Y1-00

—
Out of stock

12

PAD, ADJUSTING 2 (1.90)

1HX-12169-11-00

—
Out of stock

12

PAD, ADJUSTING 2 (1.95)

1HX-12169-31-00

—
Out of stock

12

PAD, ADJUSTING 2 (2.00)

1HX-12169-50-00

—
Out of stock

12

PAD, ADJUSTING 2 (2.05)

1HX-12169-70-00

—
Out of stock

12

PAD, ADJUSTING 2 (2.10)

1HX-12169-90-00

—
Out of stock

12

PAD, ADJUSTING 2 (2.15)

1HX-12169-E0-00

—
Out of stock

12

PAD, ADJUSTING 2 (2.20)

1HX-12169-G0-00

—
Out of stock

12

PAD, ADJUSTING 2 (2.25)

1HX-12169-J0-00

—
Out of stock

12

PAD, ADJUSTING 2 (2.30)

1HX-12169-L0-00

—
Out of stock

12

PAD, ADJUSTING 2 (2.35)

1HX-12169-N0-00

—
Out of stock

12

PAD, ADJUSTING 2 (2.40)

1HX-12169-T0-00

—
Out of stock

13

LIFTER, VALVE (O/S, 0.006)

3LN-12153-09-00

—
Out of stock

13

LIFTER, VALVE

3LN-12153-10-00

—
Out of stock

14

LIFTER, VALVE (O/S, 0.006)

3FV-12153-09-00

—
Out of stock

14

LIFTER, VALVE

3FV-12153-19-00

—
Out of stock
