2012 Yamaha Phazer RTX (PZ50RTBW) Primary Sheave Diagram

← All diagrams

Find the part on the Primary Sheave diagram for your 2012 Yamaha Phazer RTX (PZ50RTBW), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

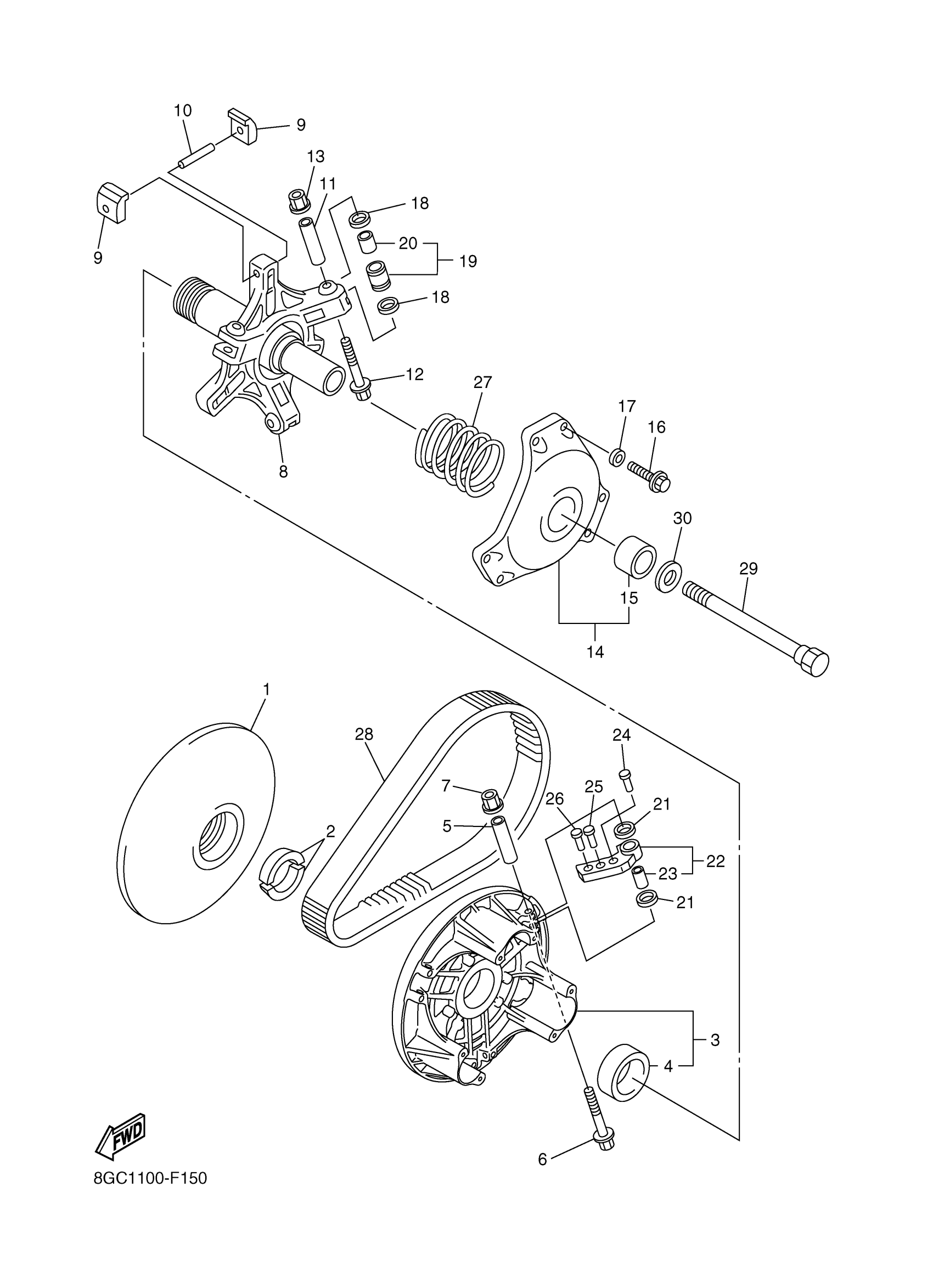

2012 Yamaha Phazer RTX (PZ50RTBW) Primary Sheave Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SHEAVE, PRIMARY FIXED

8FA-17611-01-00

1

$199.05

In stock

2

STOPPER

8V0-17639-00-00

1

$10.52

In stock

3

—

$259.28

In stock

4

BUSH, BIMETAL FORMED(8AS)

90384-41242-00

1

$50.08

In stock

5

COLLAR

90387-0514T-00

1

$14.86

In stock

6

BOLT, WASHER BASED(88R)

90105-05644-00

1

$1.94

In stock

7

NUT, S/L FLANGE

95607-05200-00

1

$6.86

In stock

8

SPIDER COMPLETE

8ES-17640-02-00

—

$438.89

In stock

9

SLIDER

8BW-17653-00-00

1

$13.86

In stock

10

PIN, SPRING (7F7)

91609-50032-00

1

$3.66

In stock

11

COLLAR

90387-0514U-00

1

$15.86

In stock

12

BOLT, WASHER BASED(88R)

90105-05644-00

1

$1.94

In stock

13

NUT, S/L FLANGE

95607-05200-00

1

$6.86

In stock

14

PRIMARY SHEAVE CAP COMP.

8BV-17630-12-00

—

$90.97

In stock

15

BUSH, SOLID(8CP)

90380-28237-00

1

$31.34

In stock

16

BOLT, HEXAGON

97017-06030-00

—

$3.00

In stock

17

WASHER(6TA)

92907-06600-00

—

$0.78

In stock

18

WASHER, PLATE(8BV)

90202-09227-00

—
Out of stock

19

ROLLER, COMP

8FG-17624-20-00

—

$98.94

In stock

20

BUSH

90386-09001-00

—

$55.20

In stock

21

WASHER, PLATE(88R)

90202-08204-00

—
Out of stock

22

WEIGHT COMP

8GC-17605-00-00

1

$58.62

In stock

23

BUSH

90386-08002-00

—

$11.97

In stock

24

—

$7.55

In stock

25

—

$7.55

In stock

26

—

$6.82

In stock

27

SPRING, COMPRESSION(89F)

90501-606G9-00

—

$33.15

In stock

28

V-BELT

8GK-17641-10-00

—

$95.03

In stock

29

BOLT (L=156.5MM)

8V0-17647-10-00

—

$21.45

In stock

30

WASHER(JN5)

92907-16100-00

—

$12.08

In stock
