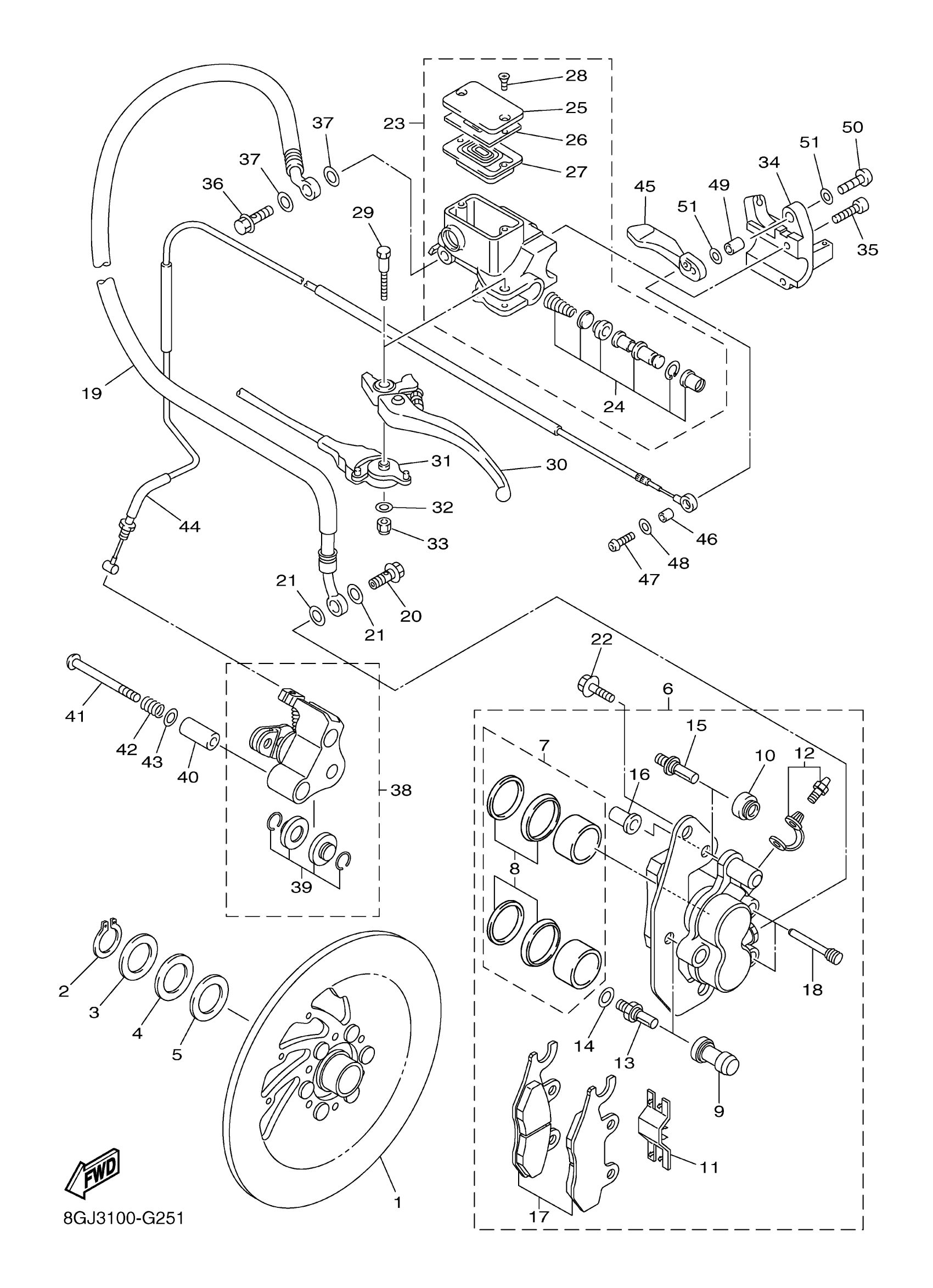

Find the part on the Brake diagram for your 2012 Yamaha Phazer RTX (PZ50RTBW), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2012 Yamaha Phazer RTX (PZ50RTBW) Brake Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

DISK BRAKE ASSY

8GC-2581T-00-00

1

$238.82

In stock

2

CIRCLIP(1AR)

99009-20400-00

1
Out of stock

3

WASHER, PLATE(61X)

90201-20M04-00

1

$6.09

In stock

4

WASHER, PLATE (10V)

90201-203F0-00

1

$3.25

In stock

5

WASHER, PLATE

90201-20021-00

1
Out of stock

6

CALIPER ASSY (LEFT)

8GC-2580T-00-00

—

$484.72

In stock

7

PISTON ASSY, CALIPER

3LD-25802-00-00

1
Out of stock

8

CALIPER SEAL KIT

3JD-25803-00-00

1

$18.62

In stock

9

BOOT 2

1UY-25937-51-00

1

$12.27

In stock

10

BOOT, CALIPER

3JD-25917-00-00

1

$7.51

In stock

11

SPRING, PAD

3LD-25934-01-00

1
Out of stock

12

BLEED SCREW KIT

36Y-W0048-00-00

1

$8.51

In stock

13

BOLT

1UY-25926-51-00

1

$3.34

In stock

14

WASHER, SPRING

1UY-25938-51-00

—

$7.51

In stock

15

BOLT

3JD-25926-00-00

1

$6.43

In stock

16

NUT

3JD-25961-00-00

—

$6.94

In stock

17

BRAKE PAD KIT

8GC-W0045-00-00

—

$57.17

In stock

18

PIN, PAD

3FV-25924-00-00

—

$20.15

In stock

19

HOSE, BRAKE 1

8GC-25872-10-00

—

$64.08

In stock

20

BOLT, UNION

90401-10015-00

—

$9.89

In stock

21

WASHER, PLATE(481)

90201-10118-00

—

$2.91

In stock

22

BOLT, FLANGE

90105-10096-00

—

$8.86

In stock

23

MASTER CYLINDER SUB ASSY

8GC-W2587-00-00

—

$223.95

In stock

24

CYLINDER KIT, MASTER

8CR-W0041-00-00

—

$47.42

In stock

25

. CAP, RESERVOIR

8GC-25852-00-00

1
Out of stock

26

PLATE, DIAPHRAGM

3GM-2585B-20-00

—

$16.11

In stock

27

DIAPHRAGM, RESERVOIR

55U-25854-00-00

—

$21.68

In stock

28

SCREW, FLAT

98707-04012-00

—

$1.43

In stock

29

BOLT, LEVER

8CR-2589F-00-00

—

$6.06

In stock

30

LEVER 1

8CR-83912-00-00

—

$39.83

In stock

30

LEVER 1

8DN-83912-00-00

—

$51.94

In stock

31

STOP SWITCH ASSY

8FP-82530-00-00

—

$44.88

In stock

32

WASHER, PLAIN

8CR-8398X-00-00

—

$8.77

In stock

33

NUT, NYLON

95707-05300-00

—

$2.74

In stock

34

BRACKET, MASTER CYLINDER

8GC-25867-00-00

—

$74.78

In stock

35

BOLT

5YU-26332-00-00

—
Out of stock

36

BOLT, UNION

90401-10015-00

—

$9.89

In stock

37

WASHER, PLATE(481)

90201-10118-00

—

$2.91

In stock

38

PARKING BRAKE COMP.

8FU-25970-01-00

—

$196.72

In stock

39

PARKING BRAKE PAD KIT

8FA-W0045-00-00

—

$48.30

In stock

40

COLLAR

90387-06058-00

—

$5.89

In stock

41

BOLT

90111-06042-00

—

$2.00

In stock

42

SPRING, COMPRESSION

90501-120A0-00

—

$6.32

In stock

43

WASHER 6474553400

90201-12161-00

—

$4.67

In stock

44

CABLE, BRAKE

8GC-26351-10-00

—

$43.42

In stock

45

LEVER 2

8FA-83922-00-00

—

$29.97

In stock

46

COLLAR

90387-06043-00

—

$6.68

In stock

47

BOLT, BUTTON HEAD

92012-06014-00

—
Out of stock

48

. WASHER, PLATE

90201-06050-00

1
Out of stock

49

COLLAR

90387-081M9-00

1

$1.89

In stock

50

BOLT,HEX. SOCKET BUTTON

90111-08054-00

—

$1.54

In stock

51

WASHER PLATE 141181390000

90201-08085-00

—

$6.38

In stock
