2015 Yamaha Phazer MTX (PZ50MTFB) Ski Diagram

← All diagrams

Find the part on the Ski diagram for your 2015 Yamaha Phazer MTX (PZ50MTFB), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

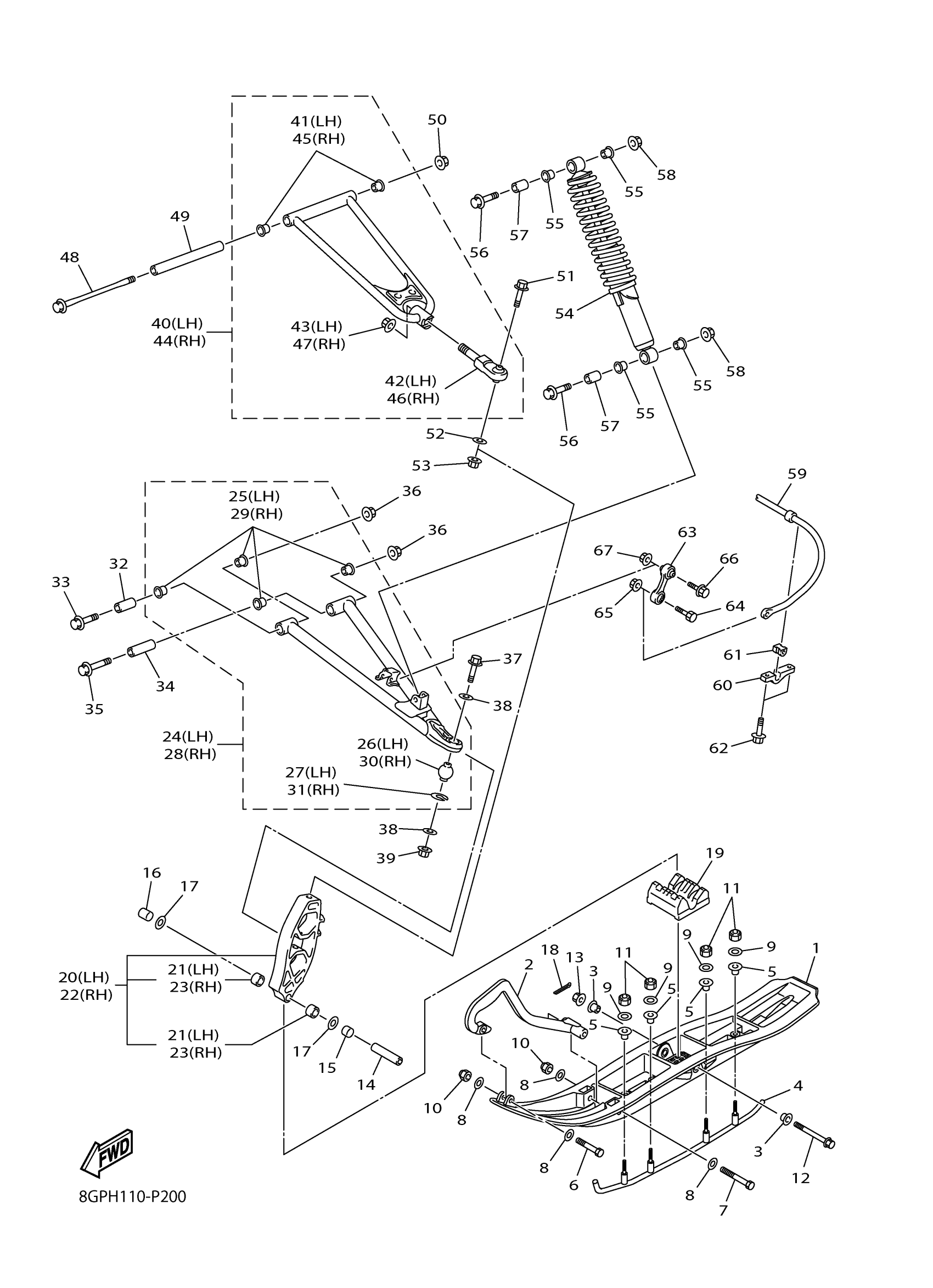

2015 Yamaha Phazer MTX (PZ50MTFB) Ski Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SKI 1

8FK-23711-00-BK

1
Out of stock

2

BLACK 8DM HANDLE PLASTIC

8DM-23712-00-BK

1
Out of stock

3

. COLLAR 1

8EX-F3754-00-00

1
Out of stock

4

SKI RUNNER KIT

SMA-F3731-GP-00

1
Out of stock

5

BUSH, SKI 1

8EK-F3751-00-00

1

$5.66

In stock

6

BOLT, HEXAGON

97017-08055-00

1

$6.88

In stock

7

BOLT, HEXAGON

97027-08100-00

1

$4.55

In stock

8

WASHER, PLATE (3L7)

90201-08784-00

1

$2.54

In stock

9

WASHER 2

8HG-F3738-00-00

1
Out of stock

10

NUT, NYLON

95717-08300-00

1

$2.57

In stock

11

NUT, NYLON

95717-08300-00

1

$2.57

In stock

12

BOLT, FLANGE

90105-10410-00

1

$12.08

In stock

13

NUT, S/L FLANGE

95602-10200-00

1

$2.29

In stock

14

COLLAR

90387-10036-00

1

$19.77

In stock

15

COLLAR

90387-16022-00

1

$7.29

In stock

16

COLLAR

90387-16023-00

—

$8.29

In stock

17

WASHER, PLATE

90201-16022-00

—

$8.31

In stock

18

PIN, COTTER

91490-20025-00

—

$1.31

In stock

19

STOPPER 1

8GP-23743-00-00

—

$63.17

In stock

20

—

$415.68

In stock

21

BUSH, BIMETAL FORMED

90384-16N51-00

—

$4.35

In stock

22

—

$324.31

In stock

23

BUSH, BIMETAL FORMED

90384-16N51-00

—

$4.35

In stock

24

—

$366.08

In stock

25

BUSH, SOLID

90381-16003-00

—

$49.08

In stock

26

BALL JOINT 2

8GK-23579-01-00

—

$133.02

In stock

27

—

$2.55

In stock

28

—

$362.95

In stock

29

BUSH, SOLID

90381-16003-00

—

$49.08

In stock

30

BALL JOINT 2

8GK-23579-01-00

—

$133.02

In stock

31

—

$2.55

In stock

32

COLLAR

90387-10093-00

—

$28.60

In stock

33

BOLT, FLANGE

90105-10211-00

—

$5.97

In stock

34

COLLAR

90387-10074-00

—

$23.92

In stock

35

BOLT, FLANGE

90105-10212-00

—

$5.62

In stock

36

NUT, S/L FLANGE

95602-10200-00

1

$2.29

In stock

37

BOLT, FLANGE

90105-10210-00

—

$5.40

In stock

38

WASHER, PLATE

90201-10051-00

—
Out of stock

39

NUT, S/L FLANGE

95602-10200-00

1

$2.29

In stock

40

—

$263.63

In stock

41

BUSH, SOLID

90381-15003-00

—

$23.55

In stock

42

BALL JOINT 1

8GK-23549-00-00

—

$148.63

In stock

43

NUT, U FLANGE

95602-14200-00

—

$9.89

In stock

44

—

$356.15

In stock

45

BUSH, SOLID

90381-15003-00

—

$23.55

In stock

46

BALL JOINT 1

8GK-23549-00-00

—

$148.63

In stock

47

NUT, U FLANGE

95602-14200-00

—

$9.89

In stock

48

BOLT, FLANGE

90105-10213-00

—

$15.49

In stock

49

COLLAR

90387-10073-00

—

$53.29

In stock

50

NUT, S/L FLANGE

95602-10200-00

1

$2.29

In stock

51

BOLT

91312-10045-00

—
Out of stock

52

WASHER, PLATE

90201-10052-00

—

$6.28

In stock

53

NUT, S/L FLANGE

95602-10200-00

1

$2.29

In stock

54

ABSORBER ASSY 1

8GP-2376A-30-00

—

$353.37

In stock

55

BUSH, SOLID(8CM)

90381-14101-00

—

$7.48

In stock

56

BOLT, FLANGE (8V9)

95812-10045-00

—

$3.54

In stock

57

COLLAR (8U7)

90387-105G5-00

—

$7.35

In stock

58

NUT, S/L FLANGE

95602-10200-00

1

$2.29

In stock

59

BAR, STABILIZER FRONT

8GN-2386E-10-00

—

$254.17

In stock

60

HOLDER, STABILIZER FRONT

8GN-2386C-00-00

—

$34.42

In stock

61

BUSH, STABILIZER FRONT

8GN-2386G-10-00

—

$8.23

In stock

62

BOLT, FLANGE

95812-08020-00

—

$1.69

In stock

63

JOINT, STABILIZER 1

8GN-2385L-00-00

—

$97.48

In stock

64

BOLT(6TA)

97017-10035-00

—

$5.80

In stock

65

NUT, S/L FLANGE

95602-10200-00

1

$2.29

In stock

66

BOLT, FLANGE

95817-08040-00

—

$5.43

In stock

67

NUT, SELF-LOCKING

95602-08200-00

—
Out of stock
