2015 Yamaha Phazer MTX (PZ50MTFB) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2015 Yamaha Phazer MTX (PZ50MTFB), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

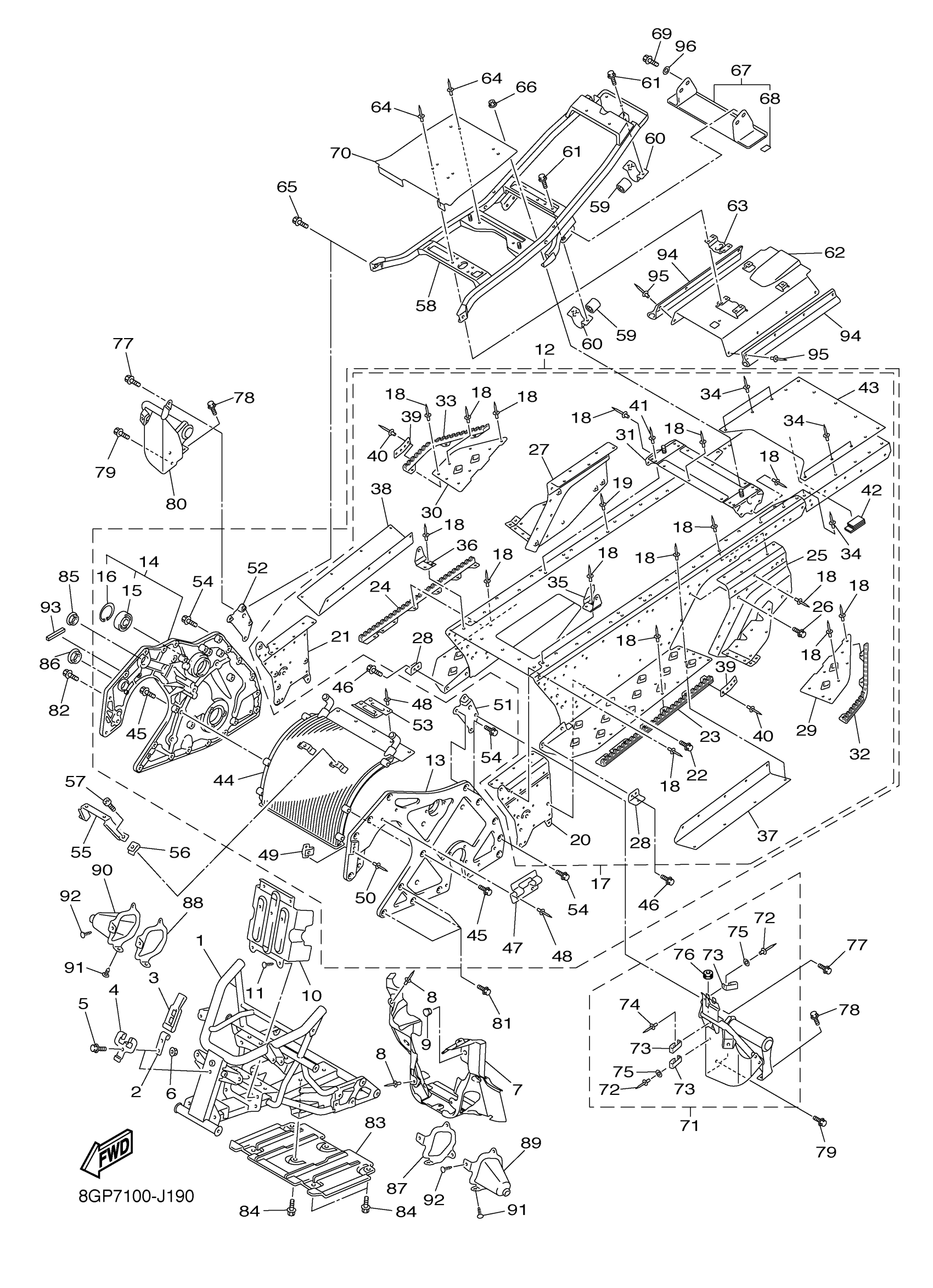

2015 Yamaha Phazer MTX (PZ50MTFB) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

8GK-21940-01-00

1

$1,159.99

In stock

2

BRACKET 3

8GC-2175V-00-00

—

$7.25

In stock

3

BAND

59V-21646-00-00

1
Out of stock

4

BRACKET 4

8GC-2175W-00-00

—

$5.71

In stock

5

BOLT, BUTTON HEAD

92017-05040-00

1

$2.08

In stock

6

NUT, FLANGE

95702-05500-00

1

$0.74

In stock

7

PANEL, SUB FRAME 1

8GC-21912-01-00

—

$39.80

In stock

8

RIVET, BLIND (8R6)

90267-48086-00

1

$3.49

In stock

9

PLUG(2GU)

90338-12192-00

1

$6.18

In stock

10

PROTECTOR, FRAME A

8GC-2195A-10-00

—

$25.12

In stock

11

RIVET

90269-05003-00

1

$1.78

In stock

12

REAR FRAME COMP.

8GP-21950-40-00

1

$5,975.99

In stock

13

REINF., PANELL FRAME 1

8GC-21991-00-00

—

$490.99

In stock

14

1

$922.99

In stock

15

BEARING

93306-20532-00

1

$56.05

In stock

16

CIRCLIP(26H)

99009-52500-00

—

$10.74

In stock

17

. REAR FRAME COMP

8GP-21950-49-00

1

$2,025.99

In stock

18

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

19

RIVET, BLIND

90267-48023-00

—

$8.18

In stock

20

BRACKET, MAIN TRACK 1

8GK-21943-00-00

—

$63.40

In stock

21

BRACKET, MAIN TRACK 2

8GK-21953-00-00

—

$63.40

In stock

22

BOLT, FLANGE

95817-08012-00

—

$3.98

In stock

23

REINFORCEMENT, FOOTREST 1

8GC-21926-01-00

—

$104.06

In stock

24

REINFORCEMENT, FOOTREST 2

8GC-21936-01-00

—

$104.06

In stock

25

—

$130.75

In stock

26

BOLT, FLANGE

95822-08014-00

—

$6.68

In stock

27

—

$283.52

In stock

28

PATCH 7

8GC-21967-00-00

—

$5.08

In stock

29

BRACKET, FOOTREST 1

8GC-27452-00-00

—

$28.02

In stock

30

BRACKET, FOOTREST 2

8GC-27462-00-00

—

$28.02

In stock

31

BRACKET, SEAT 1

8GK-21341-00-00

—

$52.82

In stock

32

—

$116.09

In stock

33

—

$116.09

In stock

34

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

35

BRACKET

8GC-21238-00-00

—

$12.72

In stock

36

BRACKET 2

8GC-21239-00-00

—

$10.78

In stock

37

PATCH 1

8GC-21961-00-00

—

$41.62

In stock

38

PATCH 2

8GC-21962-00-00

—

$41.62

In stock

39

PATCH 8

8GC-21988-00-00

—

$3.25

In stock

40

RIVET, BLIND

90267-48010-00

—

$2.00

In stock

41

RIVET, BLIND

90267-47197-00

—

$1.91

In stock

42

TAPE, 2

8GP-21567-00-00

—

$2.25

In stock

43

PANEL, SUB-FRAME 7

8GP-21918-00-00

—

$85.43

In stock

44

HEAT EXCHANGER ASSY

8GC-12440-00-00

—

$2,435.99

In stock

45

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

46

BOLT, FLANGE

90105-06109-00

—

$6.31

In stock

47

HOOK

8GC-21973-00-00

—

$7.34

In stock

48

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

49

PLATE, SPRING

2TK-2177L-00-00

—
Out of stock

50

RIVET, BLIND

90267-32192-00

—

$1.66

In stock

51

PATCH 3

8GC-21963-00-00

—

$21.43

In stock

52

PATCH 4

8GC-21964-00-00

—

$21.43

In stock

53

STAY 2

8GC-2164G-00-00

—

$9.09

In stock

54

BOLT, FLANGE

95022-08020-00

—

$6.78

In stock

55

STAY 1

8GC-2164F-00-00

—

$14.55

In stock

56

NUT, SPRING(4ES)

90183-06069-00

1

$5.93

In stock

57

BOLT,SOCKET

91317-06012-00

—

$6.17

In stock

58

SEAT RAIL COMP

8GK-21160-00-00

—
Out of stock

59

DAMPER, MUFFLER

8GC-14747-00-00

—

$19.14

In stock

60

BRACKET, DAMPER

8GC-21121-00-00

—

$8.37

In stock

61

BOLT, FLANGE

95812-06010-00

—

$2.75

In stock

62

SHIELD, HEAT

8GC-2199H-10-00

—

$55.37

In stock

63

BRACKET, SILENCER 1

8GC-1467H-00-00

—

$10.91

In stock

64

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

65

BOLT, FLANGE(3HP)

95817-10016-00

—

$6.17

In stock

66

NUT, SELF-LOCKING

90185-08169-00

—

$7.09

In stock

67

SEAT BRACKET ASSY

8GC-24708-01-00

—

$76.00

In stock

68

PAD 1

8GC-77151-00-00

—

$2.57

In stock

69

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

70

PANEL, SUB FRAME 6

8GC-21917-00-00

—

$41.26

In stock

71

FOOTREST COMP. 1

8GJ-21960-00-00

—

$230.08

In stock

72

RIVET, BLIND

90267-48010-00

—

$2.00

In stock

73

CLAMP(51Y)

90465-08277-00

—
Out of stock

74

RIVET, BLIND (22W)

90267-48083-00

—

$2.78

In stock

75

WASHER, PLATE (34L)

90201-043H7-00

—

$2.57

In stock

76

GROMMET (1E5)

90480-13163-00

—

$6.33

In stock

77

BOLT, FLANGE

95814-08016-00

—

$6.68

In stock

78

BOLT, FLANGE

95022-06012-00

—

$3.00

In stock

79

BOLT, FLANGE

95812-06014-00

—

$5.45

In stock

80

FOOTREST COMP. 2

8GJ-21970-00-00

—

$172.75

In stock

81

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

82

BOLT, FLANGE(JN5)

95817-08016-00

—

$4.12

In stock

83

PROTECTOR

8GC-2193A-00-00

—

$34.83

In stock

84

BOLT

90109-06285-00

—
Out of stock

85

GROMMET

90480-27001-00

1

$1.74

In stock

86

GROMMET

90480-40003-00

—

$4.11

In stock

87

PLATE, STRG BRACKET 1

8GC-2195E-00-00

—

$14.58

In stock

88

PLATE, STRG BRACKET 2

8GC-2195F-00-00

—

$8.12

In stock

89

COVER 1

8GC-2198F-00-00

—

$33.98

In stock

90

COVER 3

8GC-2198J-00-00

—

$20.23

In stock

91

RIVET

90269-05003-00

1

$1.78

In stock

92

RIVET

90269-05002-00

—
Out of stock

93

DAMPER 1

8GL-77319-00-00

—

$1.46

In stock

94

DAMPER

8GC-21852-00-00

—

$23.00

In stock

95

RIVET, BLIND

90267-48024-00

—

$1.88

In stock

96

WASHER, PLATE

90201-08079-00

—

$2.57

In stock
