2012 Yamaha Phazer MTX (PZ50MTBW) Steering Diagram

← All diagrams

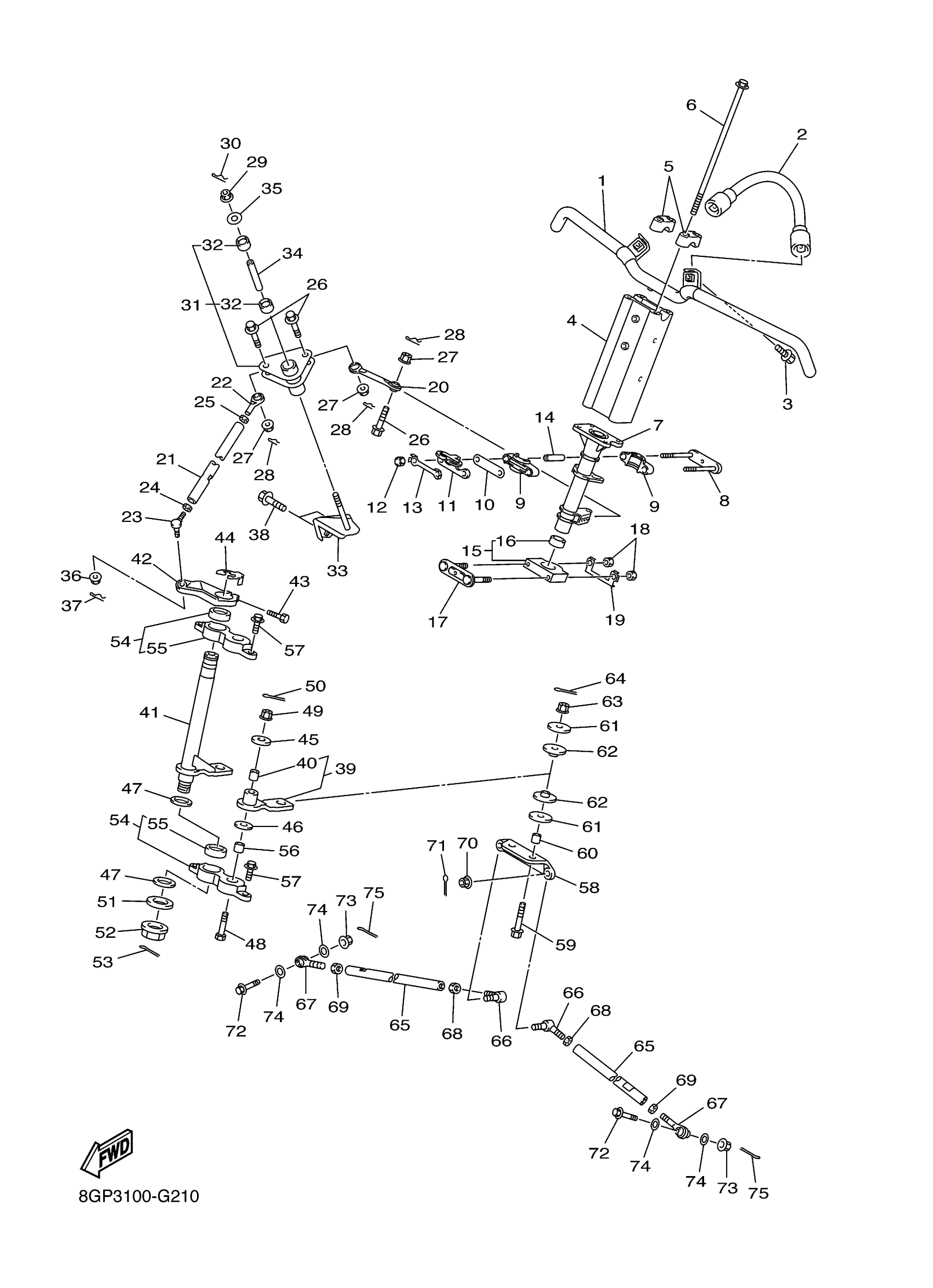

Find the part on the Steering diagram for your 2012 Yamaha Phazer MTX (PZ50MTBW), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2012 Yamaha Phazer MTX (PZ50MTBW) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLEBAR

8GP-26111-10-00

—

$238.22

In stock

2

STRAP, STRG

8GE-23829-00-00

1

$131.94

In stock

3

BOLT, BUTTON HEAD

92014-06020-00

—

$6.91

In stock

4

JOINT

8GC-2381B-00-00

—

$211.52

In stock

5

HOLDER, HANDLE UPPER

1E6-23441-00-00

1

$22.38

In stock

6

BOLT

8GC-23436-00-00

1

$4.14

In stock

7

COLUMN, STEERING 2

8GC-23813-00-00

—

$199.65

In stock

8

HOLDER 2

8GC-23867-00-00

—

$17.51

In stock

9

PLANE BEARING, STEERING

8FA-23812-00-00

1

$5.66

In stock

10

HOLDER 2

8FA-23867-00-00

—

$2.49

In stock

11

HOLDER, BEARING

8GC-23872-00-00

—

$12.85

In stock

12

NUT, CAP

95307-08800-00

1
Out of stock

13

WASHER, LOCK 1

1UY-23894-01-00

1
Out of stock

14

COLLAR

90387-09006-00

1

$5.43

In stock

15

PLANE BEARING, STEERING

8GC-23812-00-00

1

$55.37

In stock

16

BEARING

93317-425B7-00

—
Out of stock

17

HOLDER

8GJ-23857-00-00

—

$18.14

In stock

18

NUT(6L2)

95333-08600-00

—

$3.20

In stock

19

WASHER, LOCK 1

8GJ-23894-00-00

—

$11.85

In stock

20

ROD, STEERING

8GC-23828-00-00

—

$141.20

In stock

21

ROD, STEERING RELAY

8GC-23821-00-00

—

$15.25

In stock

22

JOINT, UNIVERSAL 1

8GC-23841-00-00

—

$61.14

In stock

23

JOINT, UNIVERSAL 2

8CR-23845-10-00

—

$52.81

In stock

24

NUT (682)

95380-10700-00

1

$5.78

In stock

25

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

26

BOLT, WASHER BASED(47X)

90105-08321-00

—
Out of stock

27

NUT,FLANGE(J10)

95702-08500-00

—

$0.80

In stock

28

CLIP

90468-16001-00

—

$4.51

In stock

29

NUT, FLANGE(3BM)

95704-10500-00

—

$1.71

In stock

30

CLIP (7U6)

90468-18121-00

—

$1.18

In stock

31

ARM, CONTROL 1

8GC-2384E-00-00

—

$70.05

In stock

32

BEARING, CYLINDRICAL(3VR)

93317-41767-00

—

$38.78

In stock

33

BRACKET 1

8GK-23881-00-00

—

$53.86

In stock

34

NUT

8GC-23846-00-00

—

$11.06

In stock

35

WASHER, PLATE

90201-121U3-00

—

$5.45

In stock

36

NUT, FLANGE(3BM)

95704-10500-00

—

$1.71

In stock

37

PIN, COTTER (648)

91490-20015-00

—

$1.85

In stock

38

BOLT, FLANGE

95812-08030-00

—

$3.25

In stock

39

ARM PIVOT ASSY

8GC-2389K-00-00

—

$61.72

In stock

40

BUSH

8GC-23526-00-00

—

$26.42

In stock

41

PIVOT ARM ASSY 2

8GC-2389M-01-00

—

$223.52

In stock

42

ARM, INSIDE

8GC-2381A-00-00

—

$75.68

In stock

43

BOLT, SOCKET

91317-08025-00

—

$6.25

In stock

44

CIRCLIP

8GC-23183-00-00

—

$6.74

In stock

45

WASHER, PLATE(N04)

90201-124G7-00

—
Out of stock

46

WASHER PLATE 371115580000

90201-25291-00

—

$8.91

In stock

47

WASHER, PLATE (5F7)

90201-256E4-00

—
Out of stock

48

BOLT 1

8GC-23346-00-00

—

$7.05

In stock

49

95702-12500

95702-12500-00

—

$3.03

In stock

50

PIN, COTTER

91490-25020-00

—

$2.94

In stock

51

WASHER, PLATE

90201-22018-00

—

$4.11

In stock

52

NUT (26H)

90179-22412-00

—

$17.88

In stock

53

PIN, COTTER

91402-20035-00

—

$0.15

In stock

54

BRACKET, PIVOT

8GC-2389H-00-00

—

$217.40

In stock

55

BEARING

93317-425B7-00

—
Out of stock

56

COLLAR

8GC-23113-00-00

—

$22.58

In stock

57

BOLT, FLANGE(3GD)

95817-10025-00

—

$6.17

In stock

58

ARM, IDLER

8GC-23826-00-00

—

$109.31

In stock

59

BOLT, WASHER BASED(4KD)

90105-10728-00

—

$7.49

In stock

60

COLLAR

90387-10070-00

—

$25.31

In stock

61

WASHER, PLATE(JN9)

90201-100S2-00

—

$6.14

In stock

62

BUSH 1

8GC-23362-10-00

—

$5.62

In stock

63

NUT, SELF-LOCKING

90185-10011-00

—

$3.92

In stock

64

PIN, COTTER (648)

91490-20015-00

—

$1.85

In stock

65

ROD, TIE

8GP-23831-00-00

—

$23.95

In stock

66

JOINT, UNIVERSAL 2

8CR-23845-10-00

—

$52.81

In stock

67

JOINT, UNIVERSAL 3

8GC-23847-00-00

—

$68.89

In stock

68

NUT (682)

95380-10700-00

1

$5.78

In stock

69

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

70

NUT, FLANGE(3BM)

95704-10500-00

—

$1.71

In stock

71

PIN, COTTER (648)

91490-20015-00

—

$1.85

In stock

72

BOLT

8GC-23493-00-00

—

$6.18

In stock

73

NUT,FLANGE(J10)

95702-08500-00

—

$0.80

In stock

74

WASHER, PLATE

90201-06018-00

—

$3.74

In stock

75

PIN, COTTER (648)

91490-20015-00

—

$1.85

In stock
