2016 Yamaha Venture Multi Purpose (PZ50MPGL) Frame Diagram

← All diagrams

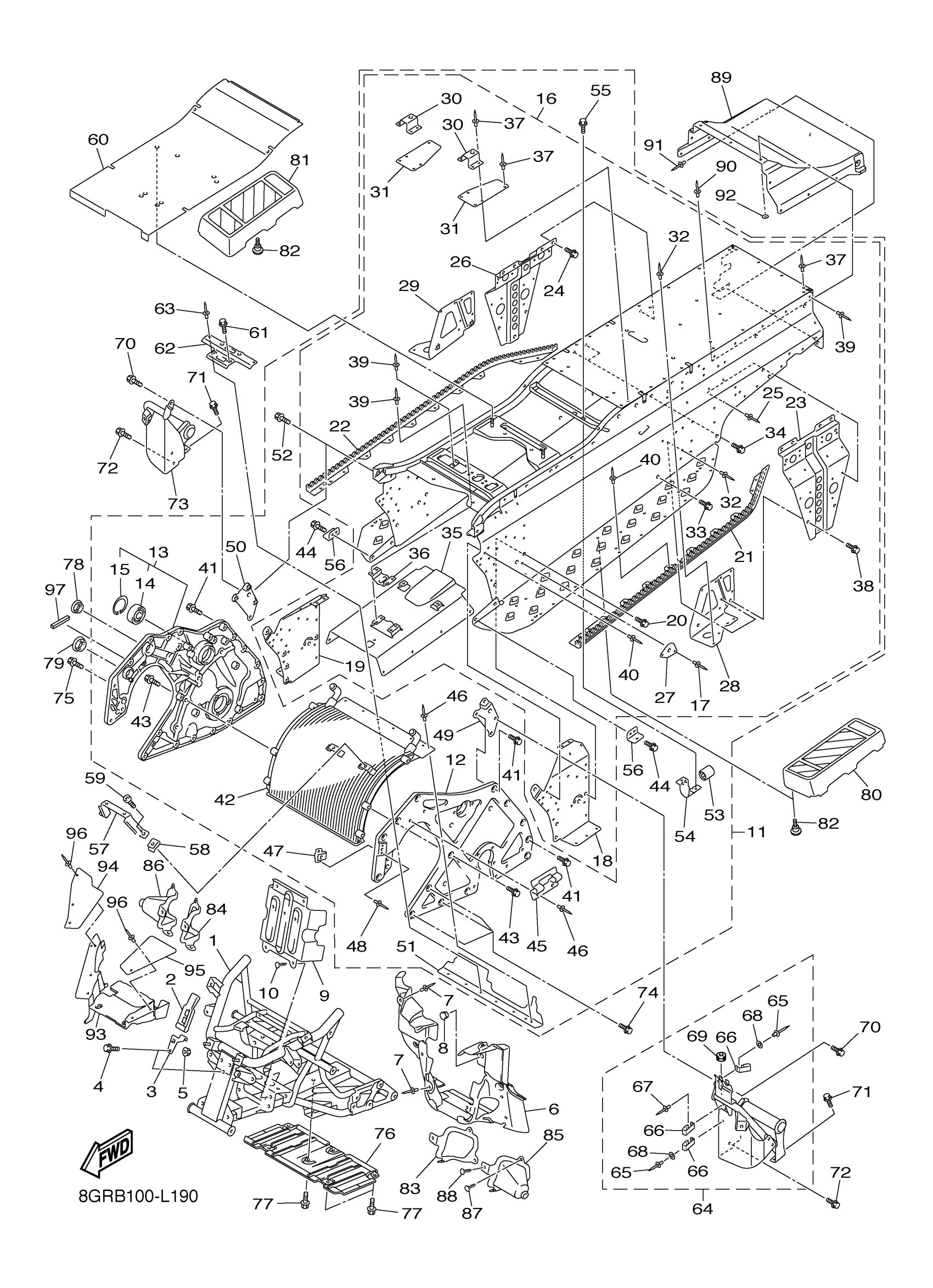

Find the part on the Frame diagram for your 2016 Yamaha Venture Multi Purpose (PZ50MPGL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2016 Yamaha Venture Multi Purpose (PZ50MPGL) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

8GJ-21940-01-00

1

$1,358.99

In stock

2

BAND

59V-21646-00-00

1
Out of stock

3

BRACKET 4

8GJ-2175W-00-00

1

$19.97

In stock

4

BOLT, BUTTON HEAD

92017-05045-00

1

$2.29

In stock

5

NUT, FLANGE

95702-05500-00

1

$0.74

In stock

6

PANEL, SUB FRAME 1

8GJ-21912-01-00

—

$144.74

In stock

7

RIVET, BLIND (8R6)

90267-48086-00

1

$3.49

In stock

8

PLUG(2GU)

90338-12192-00

1

$6.18

In stock

9

PROTECTOR, FRAME A

8GC-2195A-10-00

—

$25.12

In stock

10

RIVET

90269-05003-00

1

$1.78

In stock

11

REAR FRAME COMP.

8GJ-21950-21-00

1

$5,293.99

In stock

12

REINF., PANELL FRAME 1

8GC-21991-00-00

—

$490.99

In stock

13

1

$922.99

In stock

14

BEARING

93306-20532-00

1

$56.05

In stock

15

CIRCLIP(26H)

99009-52500-00

1

$10.74

In stock

16

. REAR FRAME COMP

8GJ-21950-29-00

1

$3,736.99

In stock

17

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

18

BRACKET, MAIN TRACK 1

8GJ-21943-00-00

—

$96.15

In stock

19

BRACKET, MAIN TRACK 2

8GJ-21953-00-00

—

$96.15

In stock

20

BOLT, FLANGE

95817-08012-00

—

$3.98

In stock

21

REINFORCEMENT, FOOTREST 1

8GJ-21926-00-00

—

$334.62

In stock

22

REINFORCEMENT, FOOTREST 2

8GJ-21936-00-00

—

$334.62

In stock

23

—

$99.80

In stock

24

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

25

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

26

—

$99.80

In stock

27

BRACKET, MAIN TRACK 2

8FK-21953-00-00

—

$9.82

In stock

28

PATCH 7

8GJ-21967-00-00

—
Out of stock

29

PATCH 8

8GJ-21988-00-00

—

$35.51

In stock

30

BRACKET, SEAT

8GJ-21391-00-00

—

$9.85

In stock

31

PLATE

8GJ-21329-00-00

—

$8.58

In stock

32

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

33

BOLT, FLANGE

95822-08014-00

—

$6.68

In stock

34

BOLT, FLANGE

95814-08016-00

—

$6.68

In stock

35

SHIELD, HEAT

8GC-2199H-00-00

—

$92.77

In stock

36

BRACKET, SILENCER 1

8GC-1467H-00-00

—

$10.91

In stock

37

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

38

BOLT, FLANGE

95814-08016-00

—

$6.68

In stock

39

RIVET, BLIND

90267-48023-00

—

$8.18

In stock

40

RIVET, BLIND

90267-48177-00

—

$1.71

In stock

41

BOLT, FLANGE

95022-08020-00

—

$6.78

In stock

42

HEAT EXCHANGER ASSY

8GJ-12440-00-00

—
Out of stock

43

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

44

BOLT, FLANGE

90105-06109-00

—

$6.31

In stock

45

HOOK

8GC-21973-00-00

—

$7.34

In stock

46

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

47

PLATE, SPRING

2TK-2177L-00-00

—
Out of stock

48

RIVET, BLIND

90267-32192-00

—

$1.66

In stock

49

PATCH 3

8GJ-21963-00-00

—

$23.40

In stock

50

PATCH 4

8GJ-21964-00-00

—

$23.40

In stock

51

PLATE

8GJ-2176E-00-00

—

$15.05

In stock

52

BOLT, FLANGE(3HP)

95817-10016-00

—

$6.17

In stock

53

DAMPER, MUFFLER

8GC-14747-00-00

—

$19.14

In stock

54

BRACKET, DAMPER

8GC-21121-00-00

—

$8.37

In stock

55

BOLT, BUTTON HEAD

92012-06010-00

—

$2.45

In stock

56

PATCH 7

8GC-21967-00-00

—

$5.08

In stock

57

STAY 1

8GC-2164F-00-00

—

$14.55

In stock

58

NUT, SPRING(4ES)

90183-06069-00

1

$5.93

In stock

59

BOLT,SOCKET

91317-06012-00

—

$6.17

In stock

60

PANEL, SUB FRAME 5

8GJ-21916-00-00

—

$119.74

In stock

61

SCREW, BIND(J45)

98980-06012-00

—

$4.70

In stock

62

STAY 2

8GJ-2164G-00-00

—

$30.60

In stock

63

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

64

FOOTREST COMP. 1

8GJ-21960-00-00

—

$230.08

In stock

65

RIVET, BLIND

90267-48010-00

—

$2.00

In stock

66

CLAMP(51Y)

90465-08277-00

—
Out of stock

67

RIVET, BLIND (22W)

90267-48083-00

—

$2.78

In stock

68

WASHER, PLATE (34L)

90201-043H7-00

—

$2.57

In stock

69

GROMMET (1E5)

90480-13163-00

—

$6.33

In stock

70

BOLT, FLANGE

95814-08016-00

—

$6.68

In stock

71

BOLT, FLANGE

95022-06012-00

—

$3.00

In stock

72

BOLT, FLANGE

95812-06014-00

—

$5.45

In stock

73

FOOTREST COMP. 2

8GJ-21970-00-00

—

$172.75

In stock

74

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

75

BOLT, FLANGE(JN5)

95817-08016-00

—

$4.12

In stock

76

PROTECTOR

8GJ-2193A-00-00

—

$146.06

In stock

77

BOLT

90109-06285-00

—
Out of stock

78

GROMMET

90480-27001-00

1

$1.74

In stock

79

GROMMET

90480-40003-00

—

$4.11

In stock

80

FOOTREST, REAR 1

8GJ-27431-00-00

—

$80.08

In stock

81

FOOTREST, REAR 2

8GJ-27441-00-00

—

$80.08

In stock

82

SCREW, TAPPING(4TV)

90167-05078-00

—

$5.12

In stock

83

PLATE, STRG BRACKET 1

8GJ-2195E-00-00

—

$8.22

In stock

84

PLATE, STRG BRACKET 2

8GJ-2195F-00-00

—

$8.22

In stock

85

COVER 1

8GJ-2198F-00-00

—

$22.80

In stock

86

COVER 3

8GJ-2198J-00-00

—

$22.80

In stock

87

RIVET

90269-05003-00

1

$1.78

In stock

88

RIVET

90269-05002-00

—
Out of stock

89

PROTECTOR 7

8GJ-77557-01-00

—

$218.12

In stock

90

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

91

RIVET, BLIND(8CH)

90267-47187-00

—
Out of stock

92

WASHER PLATE 829771780000

90201-05033-00

—
Out of stock

93

PROTECTOR, FRAME

8GJ-2197E-00-00

—
Out of stock

94

SEAL 4

8GJ-241A4-00-00

—

$12.11

In stock

95

SEAL, 5

8GJ-241A5-00-00

—

$8.00

In stock

96

RIVET(81E)

90269-05055-00

—

$7.02

In stock

97

DAMPER 1

8GL-77319-00-00

—

$1.46

In stock
