2000 Yamaha Phazer 500 (PZ500D) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2000 Yamaha Phazer 500 (PZ500D), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

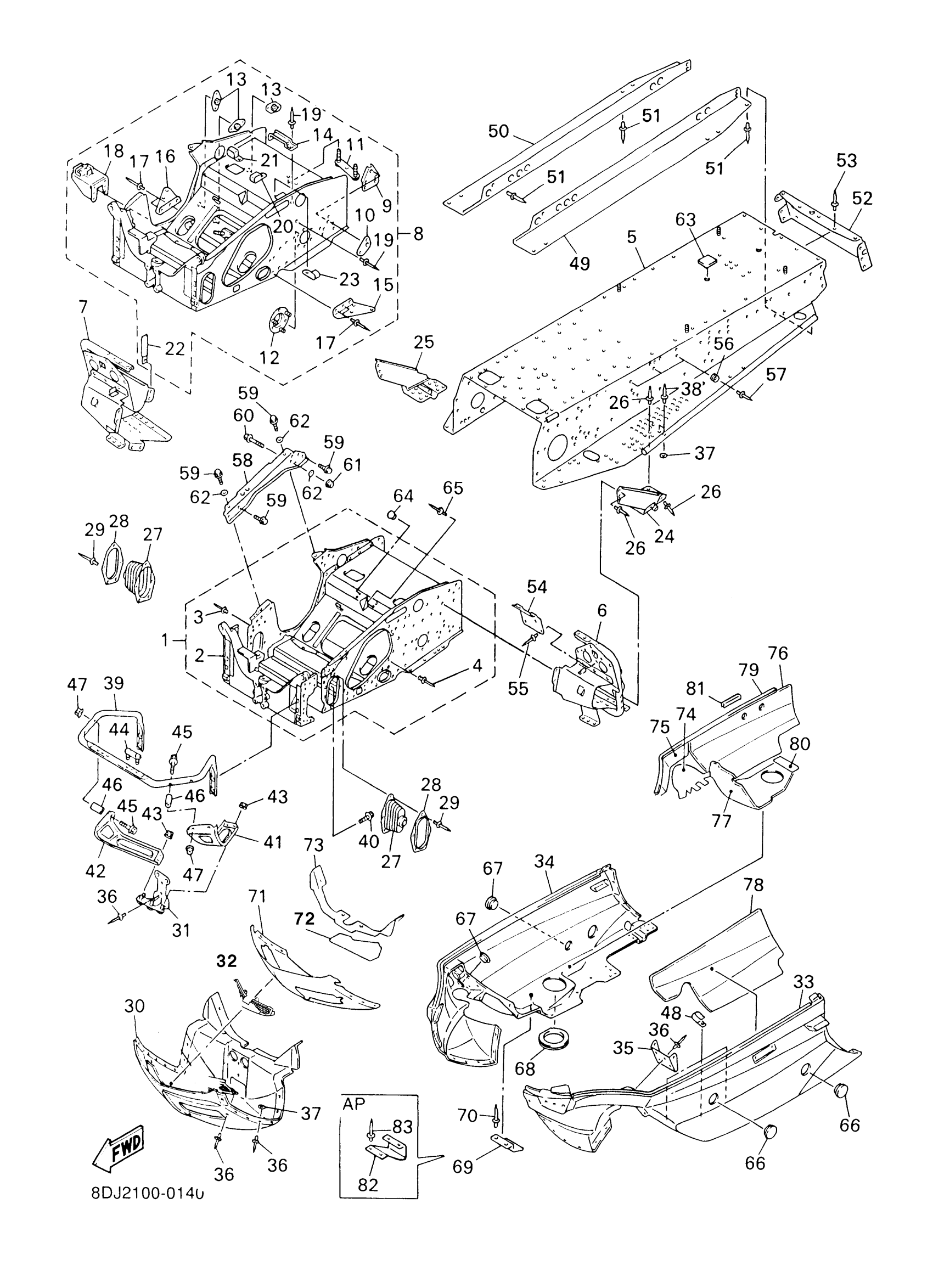

2000 Yamaha Phazer 500 (PZ500D) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

8DJ-21940-07-00

1
Out of stock

2

BULKHEAD

8CR-2191A-02-00

1
Out of stock

3

RIVET, BLIND

90267-48016-00

1

$7.85

In stock

4

RIVET, BLIND

90267-48177-00

1

$1.71

In stock

5

REAR FRAME COMP.

8DJ-21950-09-00

1
Out of stock

6

FOOTREST COMP. 1

8CR-21960-08-00

1
Out of stock

7

FOOTREST COMP. 2

8CR-21970-08-00

1
Out of stock

8

FRAME CONNECTION K

8DJ-W2195-01-00

1
Out of stock

9

BRACKET, MAIN TRACK 1

8CR-21943-01-00

1

$3.54

In stock

10

BRACKET, MAIN TRACK 2

8CR-21953-00-00

1

$2.89

In stock

11

BRACKET 3

8CR-2196F-00-00

—

$5.80

In stock

12

. HOUSING, REINF SUB-ASSY (LH)

8CR-21920-00-00

1
Out of stock

13

BRACKET, CHAIN HOUSING

8CR-21939-01-00

1

$5.35

In stock

14

CLAMP, FUEL PIPE

8CR-21977-00-00

—

$3.29

In stock

15

PANEL, SUB FRAME 6

8CR-21917-00-00

—

$20.57

In stock

16

PANEL, SUB-FRAME 7

8CR-21918-00-00

—

$20.57

In stock

17

RIVET, BLIND

90267-48016-00

1

$7.85

In stock

18

STAY, MUFFER

8CR-2194J-00-00

—

$61.74

In stock

19

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

19

RIVET, BLIND

90267-47197-00

—

$1.91

In stock

20

CLAMP(83R)

90461-08113-00

—

$10.48

In stock

21

CLAMP(8CR)

90461-06142-00

—
Out of stock

22

CLAMP

90462-10236-00

—

$8.97

In stock

23

CLAMP(51Y)

90465-08277-00

—
Out of stock

24

PIPE, PIVOT 1

8DF-21941-00-00

1
Out of stock

25

PIPE, PIVOT 2

8DF-21951-00-00

—

$53.55

In stock

26

RIVET

90269-07080-00

—

$3.37

In stock

27

COVER 1

8CR-2198F-00-00

1
Out of stock

28

PLATE, STRG BRACKET 1

8CR-2195E-00-00

—
Out of stock

29

RIVET, BLIND

90267-47197-00

—

$1.91

In stock

30

PANEL, SUB FRAME 1

8CR-21912-01-00

1
Out of stock

31

PLATE, BACK UP

8CR-23788-11-00

1
Out of stock

32

STAY 4

8CR-77128-00-00

1
Out of stock

33

FRAME UNDER 1

8CR-2196A-03-00

1
Out of stock

34

FRAME, UNDER 2

8DJ-2196E-02-00

1
Out of stock

35

BRACKET, GUARD FITTING

8CR-21972-00-00

1
Out of stock

36

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

37

WASHER PLATE 829771780000

90201-05033-00

—
Out of stock

38

RIVET, BLIND(8CH)

90267-47187-00

—
Out of stock

39

BUMPER, FRONT 2

8CR-77512-00-00

—

$89.51

In stock

40

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

41

BRACKET, FRONT

8CR-21949-10-00

—

$20.51

In stock

42

BRACKET, FRONT BUMPER

8CR-21959-10-00

1
Out of stock

43

NUT, SELF-LOCKING

90185-08169-00

—

$7.09

In stock

44

BRACKET, 5

8CR-2196M-00-00

—

$4.98

In stock

45

BOLT, FLANGE

95817-08040-00

—

$5.43

In stock

46

COLLAR(8CR)

90387-0810F-00

—
Out of stock

47

NUT, FLANGE(JN5)

95707-08500-00

—

$1.49

In stock

48

CLAMP(4MX)

90465-06376-00

—

$7.08

In stock

49

REINF., PANELL FRA

8DJ-21991-01-00

1
Out of stock

50

FRAME REINFORCEMENT PANEL

8DJ-21992-01-00

1
Out of stock

51

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

52

REINEFORCEMENT, FRAME REAR 1

8CR-21923-02-00

1
Out of stock

53

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

54

HOOK

8CR-21973-00-00

1
Out of stock

55

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

56

BUTT0N

81K-2471F-00-00

—
Out of stock

57

RIVET, BLIND(81K)

90267-40135-00

1
Out of stock

58

REINEFORCEMENT, FRAME REAR 1

8CR-21921-01-00

1
Out of stock

59

BOLT, FLANGE

95817-10020-00

—

$6.17

In stock

60

BOLT,FLANGE

95817-10065-00

—

$4.72

In stock

61

NUT, FLANGE(8AB)

95707-10500-00

—

$1.66

In stock

62

WASHER, PLAIN(3BM)

92907-10200-00

—
Out of stock

63

COVER 3

8CR-2198J-00-00

—

$3.11

In stock

64

PLUG

90338-10004-00

1
Out of stock

65

RIVET, BLIND

90267-48177-00

1

$1.71

In stock

66

PLUG (8H8)

90338-44093-00

—

$13.91

In stock

67

PLUG(8CJ)

90338-30256-00

—

$7.15

In stock

68

SPACER

8DF-21998-10-00

—

$23.63

In stock

69

PROTECTOR, FRAME 3

8DJ-2197C-00-00

—

$15.18

In stock

70

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

71

LINING, SHROUD 1

8DJ-77261-00-00

1
Out of stock

72

LINING, SHROUD 2

8DJ-77262-00-00

—

$5.71

In stock

73

LINING, SHROUD 3

8CR-77263-00-00

1
Out of stock

74

LINING, SHROUD 5

8CR-77265-00-00

1
Out of stock

75

LINING, SHROUD 6

8CR-77266-00-00

1
Out of stock

76

LINING, SHROUD 7

8CR-77267-01-00

—

$27.68

In stock

77

LINING, SHROUD 9

8CR-77269-00-00

1
Out of stock

78

DAMPER, NOISE 11

8CR-77271-00-00

—
Out of stock

79

TAPE, 5

8CR-7717J-00-00

1
Out of stock

80

TRIM 1

8CR-77165-00-00

—

$2.42

In stock

81

TAPE,5

8DJ-7717J-00-00

—

$5.11

In stock

82

PROTECTOR, FRAME 3

8CS-2197C-00-00

—
Out of stock

83

RIVET, BLIND

90267-48018-00

—

$7.35

In stock
