1995 Yamaha Phazer II (PZ480V) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 1995 Yamaha Phazer II (PZ480V), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

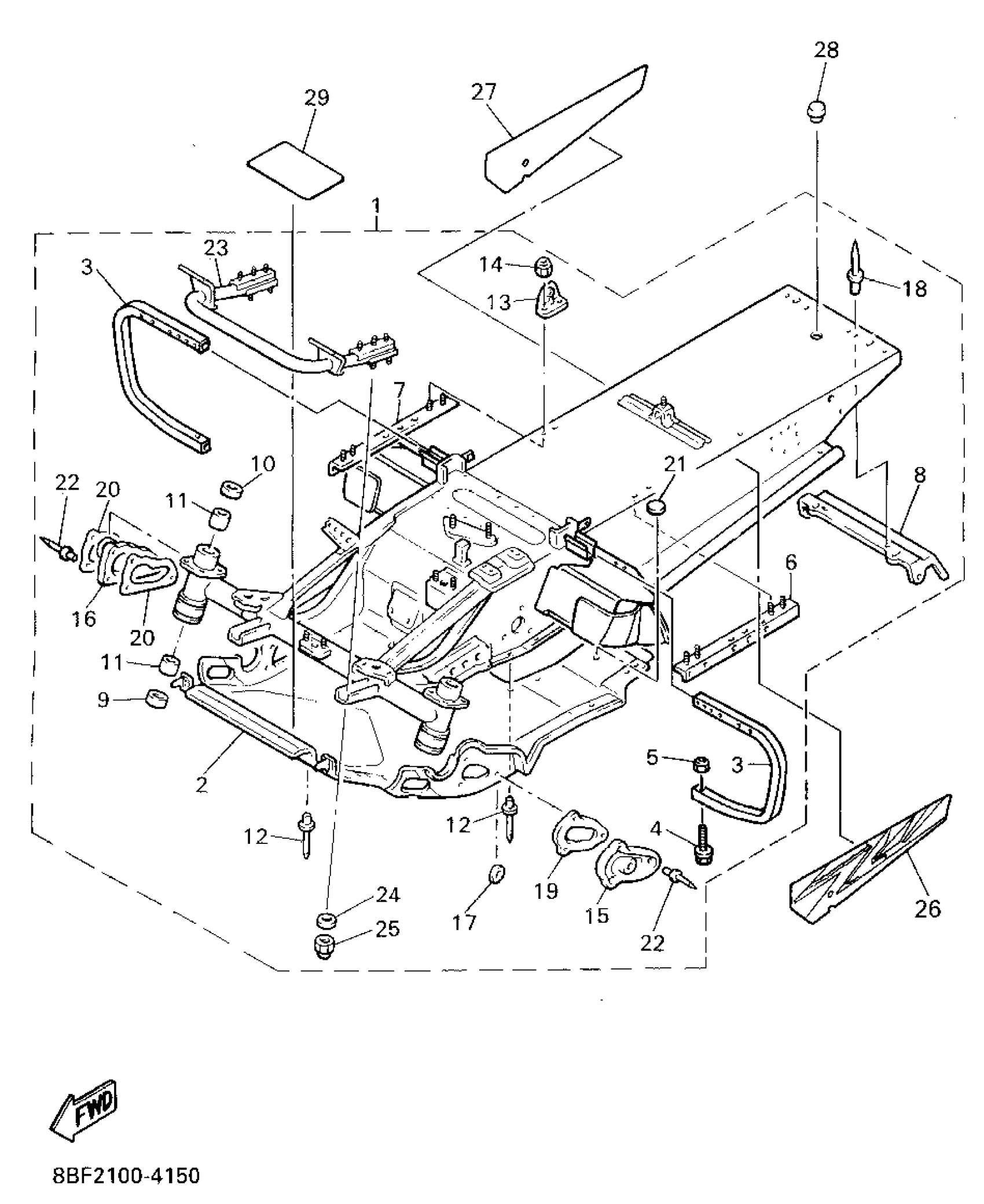

1995 Yamaha Phazer II (PZ480V) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME COMP

89H-21910-01-00

1

$1,019.99

In stock

2

BELLY PAN

87F-21912-00-00

1
Out of stock

3

. REINFORCEMENT, FOOTREST 1

8V0-21926-01-00

1
Out of stock

4

BOLT, FLANGE

95817-06030-00

1

$3.91

In stock

5

NUT, NYLON

95707-06300-00

1

$3.20

In stock

6

. PATCH 4

86M-21964-00-00

1
Out of stock

7

. PATCH 5

86M-21965-00-00

1
Out of stock

8

REINEFORCEMENT, FRAME REAR 1

8V0-21923-01-00

1
Out of stock

9

OIL SEAL (8M6)

93103-36117-00

1

$20.31

In stock

10

OIL SEAL (8M6)

93102-36232-00

1

$9.51

In stock

11

1

$9.68

In stock

12

RIVET, BLIND

90267-48018-00

1

$7.35

In stock

13

. BRACKET, SEAT FITTING

8V0-21946-00-00

1
Out of stock

14

NUT, NYLON

95707-06300-00

1

$3.20

In stock

15

COVER 1

8M6-2198F-00-00

1

$22.69

In stock

16

. COVER 2

80L-2198G-00-00

1
Out of stock

17

WASHER, PLATE

90201-04027-00

—
Out of stock

18

. RIVET

90266-04019-00

1
Out of stock

19

SPACER

8M6-21998-00-00

—

$3.05

In stock

20

. WASHER 2

80L-77526-00-00

1
Out of stock

21

SPACER

80F-21998-00-00

—

$11.69

In stock

22

RIVET, BLIND

90267-40029-00

—

$6.68

In stock

23

. BUMPER, FRONT 2

87F-77512-00-00

1
Out of stock

24

WASHER, PLATE (3Y6)

90201-083A6-00

—
Out of stock

25

NUT, NYLON

95717-08300-00

—

$2.57

In stock

26

EMBLEM 1

8BF-77351-10-00

1
Out of stock

27

EMBLEM 2

8BF-77352-10-00

1
Out of stock

28

ORNAMENT, INSTRUMENT PANEL 2

810-77716-00-00

1
Out of stock

29

SHIELD, HEAT

87F-2199H-00-00

—

$20.80

In stock
