1986 Yamaha Phazer (PZ480K) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 1986 Yamaha Phazer (PZ480K), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

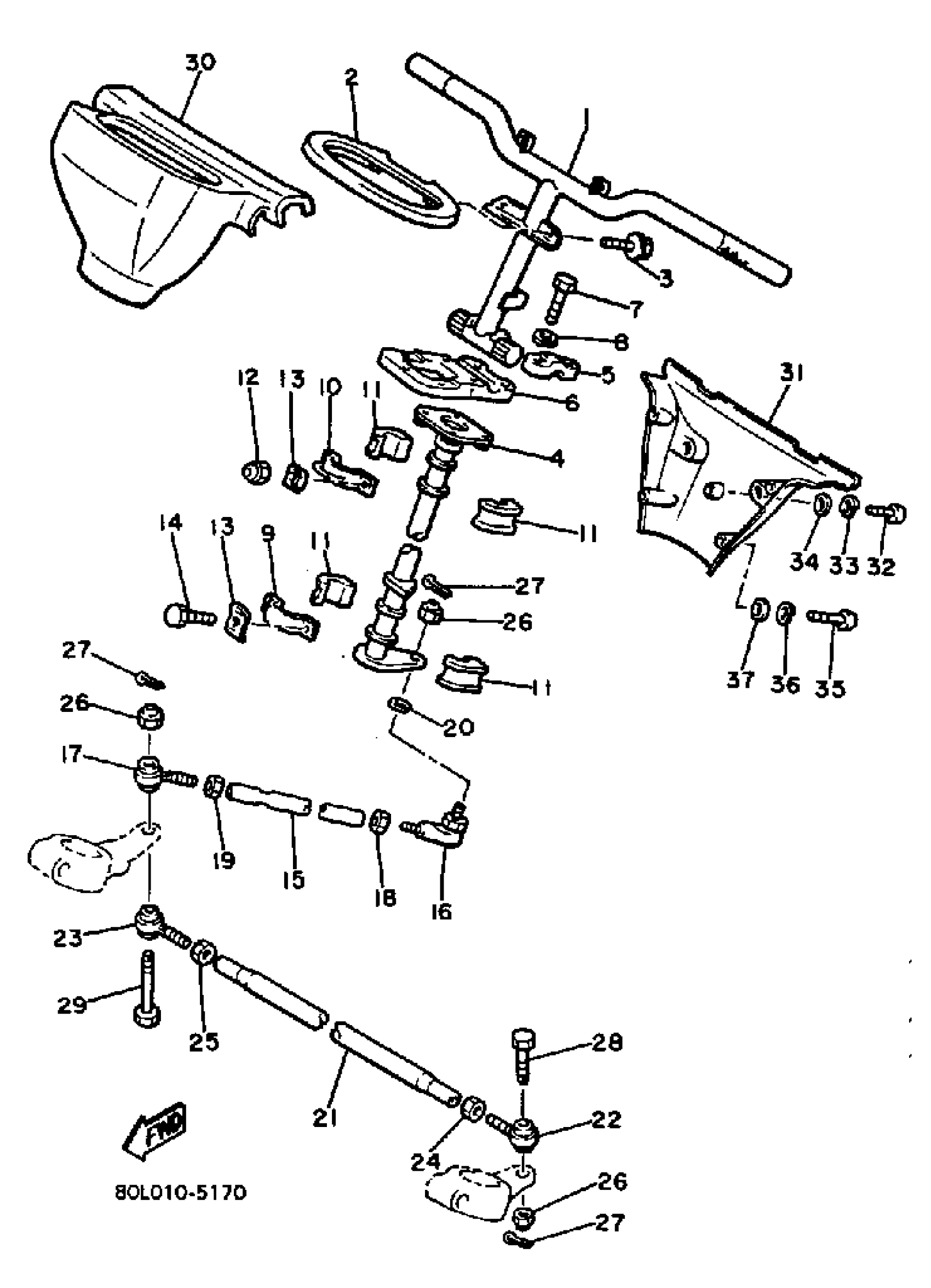

1986 Yamaha Phazer (PZ480K) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COLUMN, STEERING

88H-23811-00-00

1
Out of stock

2

BRACKET 10

8V0-23878-00-00

—
Out of stock

3

BOLT, FLANGE

95812-06010-00

1

$2.75

In stock

4

HOLDER, HANDLE UPPER

1E6-23441-00-00

1

$22.38

In stock

5

HOLDER, HANDLE UPPER

1E6-23441-00-00

1

$22.38

In stock

6

HOLDER, HANDLE UPPER

8V0-23814-01-00

1
Out of stock

7

BOLT, HEXAGON

97013-08055-00

1

$3.25

In stock

8

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

9

BRACKET, STEERING LOWER

84M-23868-00-00

—

$32.05

In stock

10

HOLDER, BEARING

84M-23872-00-00

—

$16.78

In stock

11

BEARING, STEERING

8F3-23812-00-00

1

$9.89

In stock

12

NUT, NYLON

95717-08300-00

1

$2.57

In stock

13

WASHER, LOCK 1

8AC-23894-01-00

1

$3.62

In stock

14

BOLT, HEXAGON

97013-08016-00

1

$1.32

In stock

15

ROD, TIE

89A-23831-00-00

—

$23.60

In stock

16

JOINT, UNIVERSAL 1

86X-23841-00-00

—

$51.36

In stock

17

JOINT, UNIVERSAL 3

87S-23847-01-00

—

$44.71

In stock

18

NUT (682)

95380-10700-00

1

$5.78

In stock

19

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

20

WASHER PLATE (3L6)

90201-08759-00

—

$2.52

In stock

21

ROD, TIE

8V0-23831-01-00

1
Out of stock

22

JOINT, UNIVERSAL 2

87S-23845-01-00

—

$45.86

In stock

23

JOINT, UNIVERSAL 3

87S-23847-01-00

—

$44.71

In stock

24

NUT (682)

95380-10700-00

1

$5.78

In stock

25

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

26

NUT, NYLON

95707-10300-00

—

$6.68

In stock

27

PIN, COTTER

91490-20025-00

—

$1.31

In stock

28

BOLT, WITH HOLE

90102-10031-00

—

$15.65

In stock

29

BOLT

90109-10767-00

1
Out of stock

30

PAD, STEERING

8X9-23815-00-00

1
Out of stock

31

PAD,STEERING

80L-23817-02-00

1
Out of stock

32

SCREW, PAN HEAD(3LA)

98517-05010-00

—

$3.52

In stock

33

WASHER(3SX)

92907-05100-00

—

$6.18

In stock

34

WASHER, PLAIN LARGE

92907-05200-00

—
Out of stock

35

SCREW, PAN HEAD

98517-05030-00

—

$7.92

In stock

36

WASHER(3SX)

92907-05100-00

—

$6.18

In stock

37

WASHER(1RW)

92907-05600-00

—
Out of stock
