1986 Yamaha Phazer (PZ480EK) Shroud-Windshield Diagram

← All diagrams

Find the part on the Shroud-Windshield diagram for your 1986 Yamaha Phazer (PZ480EK), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

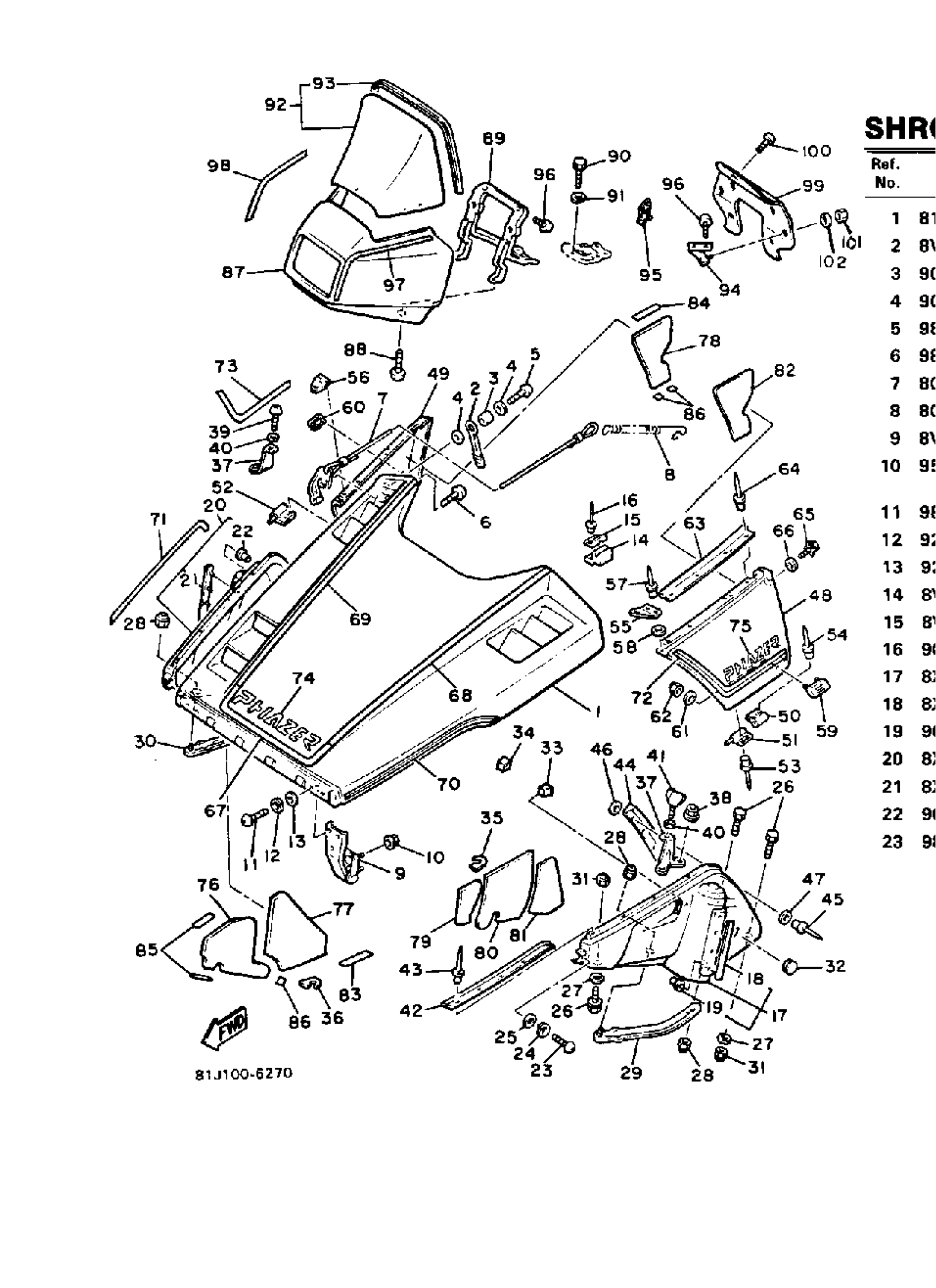

1986 Yamaha Phazer (PZ480EK) Shroud-Windshield Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SHROUD ASSEMBLY

81J-W7714-00-00

1
Out of stock

2

BODY, LATCH 1

8V0-77171-00-00

1
Out of stock

3

COLLAR(80L)

90387-061N6-00

1
Out of stock

4

WASHER, PLATE 8221447500

90201-06057-00

1
Out of stock

5

SCREW, BINDING

98907-06025-00

1
Out of stock

6

SCREW, BINDING

98907-06012-00

1
Out of stock

7

STOPPER, SHROUD

80L-77118-01-00

1
Out of stock

8

CLAMP, ROD

80L-77159-00-00

1
Out of stock

9

HINGE ASSEMBLY

87F-77140-00-00

1
Out of stock

10

NUT, FLANGE(7NB)

95780-06500-00

1
Out of stock

11

SCREW, PAN HEAD

90157-05M19-00

1
Out of stock

12

WASHER(3SX)

92907-05100-00

1
Out of stock

13

WASHER, PLAIN LARGE

92907-05200-00

1
Out of stock

14

STOPPER

8V0-77188-00-00

1
Out of stock

15

WASHER, SPECIAL

8V0-77116-01-00

—
Out of stock

16

RIVET, BLIND

90267-40029-00

—
Out of stock

17

HOOD 1 (L.H)

8X9-21982-00-00

1
Out of stock

18

. EMBLEM 1

8X9-77141-00-00

1
Out of stock

19

NUT, SPRING (1L9)

90183-04012-00

—
Out of stock

20

HOOD 2 (R.H)

8X9-21983-00-00

1
Out of stock

21

. EMBLEM 1

8X9-77141-00-00

1
Out of stock

22

NUT, SPRING (1L9)

90183-04012-00

—
Out of stock

23

SCREW, PAN HEAD

90157-05M19-00

1
Out of stock

24

WASHER(3SX)

92907-05100-00

1
Out of stock

25

WASHER, PLATE 8067717800

90201-05029-00

—
Out of stock

26

BOLT, WITH WASHER(81H)

90119-06118-00

—
Out of stock

27

WASHER, PLATE

90201-06380-00

—
Out of stock

28

NUT, NYLON

95707-06300-00

—
Out of stock

29

GUARD, SUB FRAMEFRAME FR 1

8V0-21995-01-00

1
Out of stock

30

GUARD, SUB FRAMEFRAME FR 2

8V0-21996-01-00

1
Out of stock

31

NUT, NYLON

95707-06300-00

—
Out of stock

32

GROMMET

90480-40382-00

1
Out of stock

33

GROMMET 1

80L-77431-00-00

1
Out of stock

34

GROMMET 2

80L-77432-00-00

1
Out of stock

35

TAPE 1

80L-7717E-00-00

1
Out of stock

36

TAPE 2

80L-7717F-00-00

1
Out of stock

37

BRACKET 3

8V0-2196F-00-00

1
Out of stock

38

NUT, NYLON

95707-05300-00

—
Out of stock

39

SCREW, BIND (705)

98980-06016-00

—
Out of stock

40

WASHER, PLATE

90201-06020-00

—
Out of stock

41

BOLT, WING

90122-06015-00

1
Out of stock

42

BUSH, RUBBER 1

8V0-77515-01-00

1
Out of stock

43

RIVET(81E)

90269-05055-00

—
Out of stock

44

TRIM 1

8V0-2196T-00-00

1
Out of stock

45

RIVET, BLIND (8K1)

90267-40076-00

—
Out of stock

46

WASHER, PLATE(26H)

90201-044H9-00

—
Out of stock

47

WASHER, PLATE (8M6)

90201-047A2-00

—
Out of stock

48

HOOD 3

80L-2197H-00-00

1
Out of stock

49

HOOD 4

80L-2198H-00-00

1
Out of stock

50

BRACKET, 1

8V0-2194X-00-00

1
Out of stock

51

BRACKET 2

88R-2195X-00-00

1
Out of stock

52

BRACKET 2

88R-2195X-00-00

1
Out of stock

53

RIVET, BLIND (8L0)

90267-48059-00

—
Out of stock

54

RIVET, BLIND (8J5)

90267-48057-00

—
Out of stock

55

PROTECTOR 3

8V0-77553-00-00

1
Out of stock

56

PROTECTOR 4

8V0-77554-00-00

1
Out of stock

57

RIVET, BLIND (8H4)

90267-48053-00

—
Out of stock

58

WASHER, PLATE

90201-04027-00

—
Out of stock

59

PROTECTOR 1

8V0-77551-00-00

1
Out of stock

60

PROTECTOR 2

8V0-77552-00-00

1
Out of stock

61

WASHER, PLATE 8067717800

90201-05029-00

—
Out of stock

62

NUT, NYLON

95707-05300-00

—
Out of stock

63

BUSH, RUBBER 2

8V0-77516-01-00

1
Out of stock

64

RIVET(81E)

90269-05055-00

—
Out of stock

65

HOLDER, LATCH

8V0-77175-00-00

—
Out of stock

66

PLATE

4U5-2176E-00-00

—
Out of stock

67

STRIPE 1

81J-77281-00-00

1
Out of stock

68

STRIPE 2

81J-77282-00-00

1
Out of stock

69

STRIPE 3

81J-77283-00-00

1
Out of stock

70

ORNAMENT 1

81J-77163-00-00

1
Out of stock

71

ORNAMENT 2

81J-77164-00-00

1
Out of stock

72

STRIPE 5

81J-77285-00-00

1
Out of stock

73

STRIPE 6

81J-77286-00-00

1
Out of stock

74

EMBLEM 2

81J-77142-00-00

1
Out of stock

75

EMBLEM 3

81J-77143-00-00

1
Out of stock

76

LINING, SHROUD 3

8V0-77263-00-00

1
Out of stock

77

LINING, SHROUD 1

80L-77261-00-00

1
Out of stock

78

LINING,SHROUD 6

8V0-77266-01-00

1
Out of stock

79

DAMPER, NOISE 12

8V0-77272-00-00

1
Out of stock

80

DAMPER, NOISE 13

8V0-77273-00-00

1
Out of stock

81

DAMPER, NOISE 14

8V0-77274-00-00

1
Out of stock

82

DAMPER, NOISE 15

8V0-77275-00-00

1
Out of stock

83

TAPE 1

8V0-7717E-01-00

—
Out of stock

84

TAPE 1

8V0-7717F-01-00

1
Out of stock

85

TAPE 3

8V0-7717G-00-00

—
Out of stock

86

TAPE 3

82M-7717G-01-00

—
Out of stock

87

FAIRING

80L-77231-01-00

1
Out of stock

88

SCREW, BINDING

98907-06010-00

—
Out of stock

89

STAY, FAIRING

8V0-77241-00-00

1
Out of stock

90

BOLT, HEXAGON

97017-06025-00

—
Out of stock

91

WASHER, SPRING

92995-06100-00

1
Out of stock

92

WINDSHIELD

8BH-77210-00-XX

1
Out of stock

93

TRIM,UPPER

87K-77213-00-00

1
Out of stock

94

WASHER 1

8X9-77218-00-00

1
Out of stock

95

WASHER 2

8X9-77219-00-00

1
Out of stock

96

SCREW, PAN HEAD

98502-05006-00

—
Out of stock

97

STRIPE 9

81J-77289-00-00

1
Out of stock

98

STRIPE 10

81J-77291-00-00

1
Out of stock

99

COVER, HEADLIGHT

8X9-77251-00-00

1
Out of stock

100

SCREW, BINDING (8J0)

90154-05005-00

—
Out of stock

101

NUT, CROWN(8V0)

90176-05059-00

—
Out of stock

102

WASHER PLATE (664)

90201-05556-00

—
Out of stock
