1998 Yamaha Phazer SS (PZ480B) SKI Diagram

← All diagrams

Find the part on the SKI diagram for your 1998 Yamaha Phazer SS (PZ480B), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

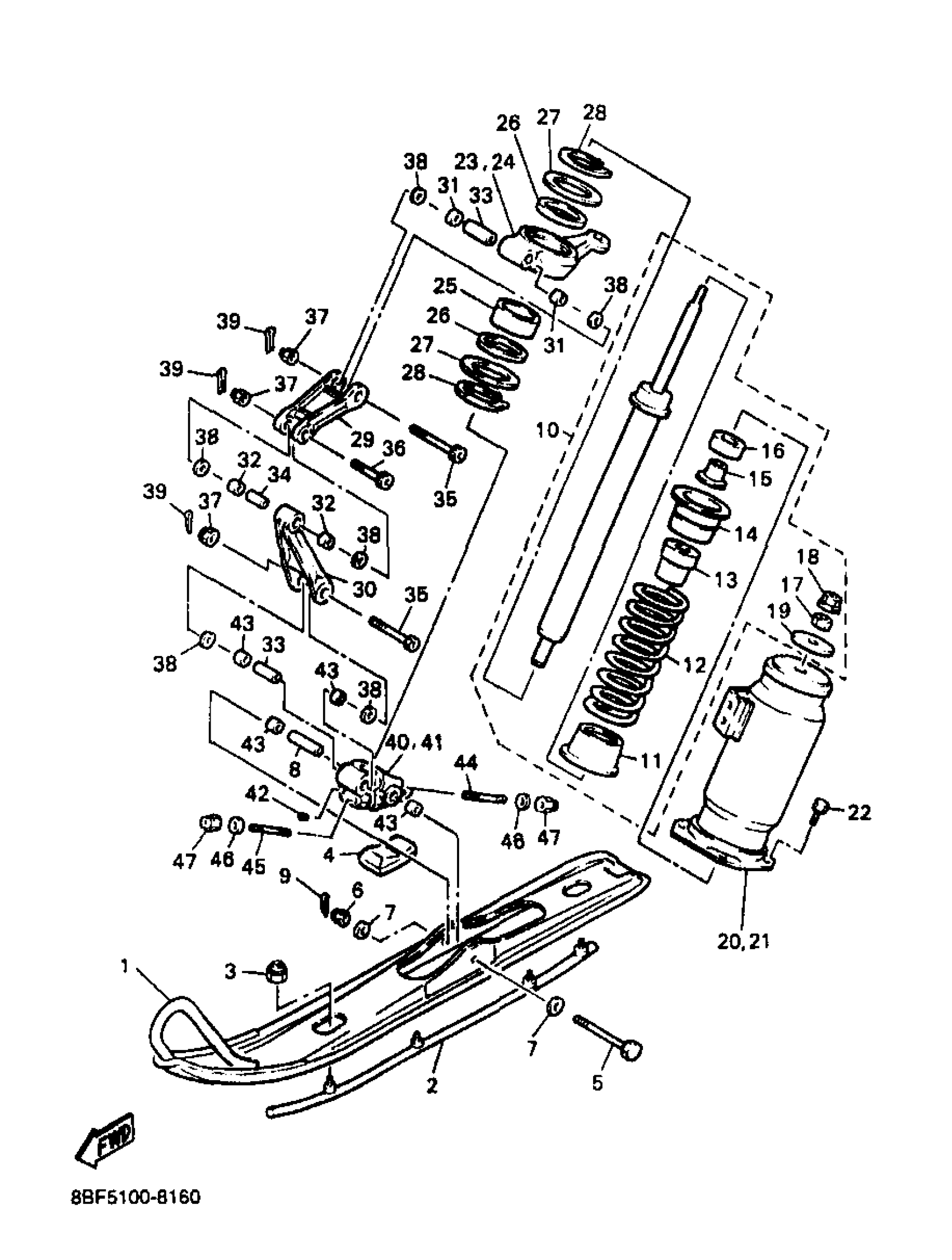

1998 Yamaha Phazer SS (PZ480B) SKI Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SKI 1 (88F-23710-00-00)

88F-23710-01-00

1
Out of stock

2

SKI RUNNER,1

VMX-23731-01-XX

1
Out of stock

3

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

4

STOPPER 1

88T-23743-00-00

1

$19.77

In stock

5

BOLT, WITH HAUL (31A)

90102-10050-00

1

$16.75

In stock

6

NUT, NYLON

95707-10300-00

1

$6.68

In stock

7

WASHER (7A9)

90201-100F7-00

1

$6.38

In stock

8

COLLAR (8V0)

90387-106J3-00

1

$13.95

In stock

9

PIN, COTTER

91490-20025-00

1

$1.31

In stock

10

ABSORBER ASSY 1

87F-2376A-00-00

1
Out of stock

11

SEAT, SPRING 2

82M-23777-00-00

—

$16.71

In stock

12

. SPRING, COMPRESSION

90501-787F4-00

1
Out of stock

13

. BUMP, STOP

87F-22493-00-00

1
Out of stock

14

PLATE, BACK UP

8AB-23788-00-00

1
Out of stock

15

COLLAR(82M)

90387-084R1-00

—

$12.29

In stock

16

WASHER

82M-23779-00-00

—

$12.78

In stock

17

. NUT

90170-08220-00

1
Out of stock

18

NUT(6L2)

95333-08600-00

—

$3.20

In stock

19

WASHER, PLATE(82M)

90201-080L1-00

—

$2.67

In stock

20

HOLDER, ABSORBER

8BF-2376J-20-00

1
Out of stock

21

HOLDER, ABSORBER 2

8BF-2377J-20-00

1
Out of stock

22

BOLT, HEXAGON

97017-06020-00

—

$2.55

In stock

23

ARM, OUTSIDE 1

87F-23851-01-00

1
Out of stock

24

ARM, OUTSIDE 2

87F-23852-01-00

1
Out of stock

25

—

$33.18

In stock

26

OIL SEAL (8U7)

93109-53036-00

—

$10.34

In stock

27

WASHER, PLATE(8W1)

90201-535H6-00

—

$3.78

In stock

27

WASHER, PLATE (8L9)

90201-536A1-00

—

$3.66

In stock

28

CIRCLIP (8L9)

93410-52061-00

—

$10.51

In stock

29

ARM, FRONT 1

8L0-2382E-01-00

—

$35.28

In stock

30

ARM, FRONT 2

8L0-2382F-00-00

—

$36.58

In stock

31

—

$9.15

In stock

32

—

$9.29

In stock

33

COLLAR(89A)

90387-101Y9-00

—

$20.45

In stock

34

COLLAR (8L0)

90387-100A4-00

—

$5.62

In stock

35

BOLT, WITH HOLE (8L0)

90102-10039-00

—

$10.38

In stock

36

—

$31.92

In stock

37

NUT, NYLON

95707-10300-00

1

$6.68

In stock

38

WASHER PLATE 626441260000

90202-14037-00

—
Out of stock

39

PIN, COTTER

91490-20025-00

1

$1.31

In stock

40

BRACKET 1

84M-2376E-00-00

—

$259.32

In stock

41

BRACKET 2

84M-2377E-00-00

—

$339.69

In stock

42

BOLT, SET (8K2)

90113-06039-00

—

$6.97

In stock

43

—

$9.15

In stock

44

BOLT, STUD 3

95617-08655-00

—

$4.34

In stock

45

BOLT, STUD 3

95617-08640-00

—

$3.98

In stock

46

WASHER(6TA)

92907-08600-00

—

$2.52

In stock

47

NUT, NYLON

95717-08300-00

—

$2.57

In stock
