2002 Yamaha PW50 (PW50P) Drive Shaft Diagram

← All diagrams

Find the part on the Drive Shaft diagram for your 2002 Yamaha PW50 (PW50P), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

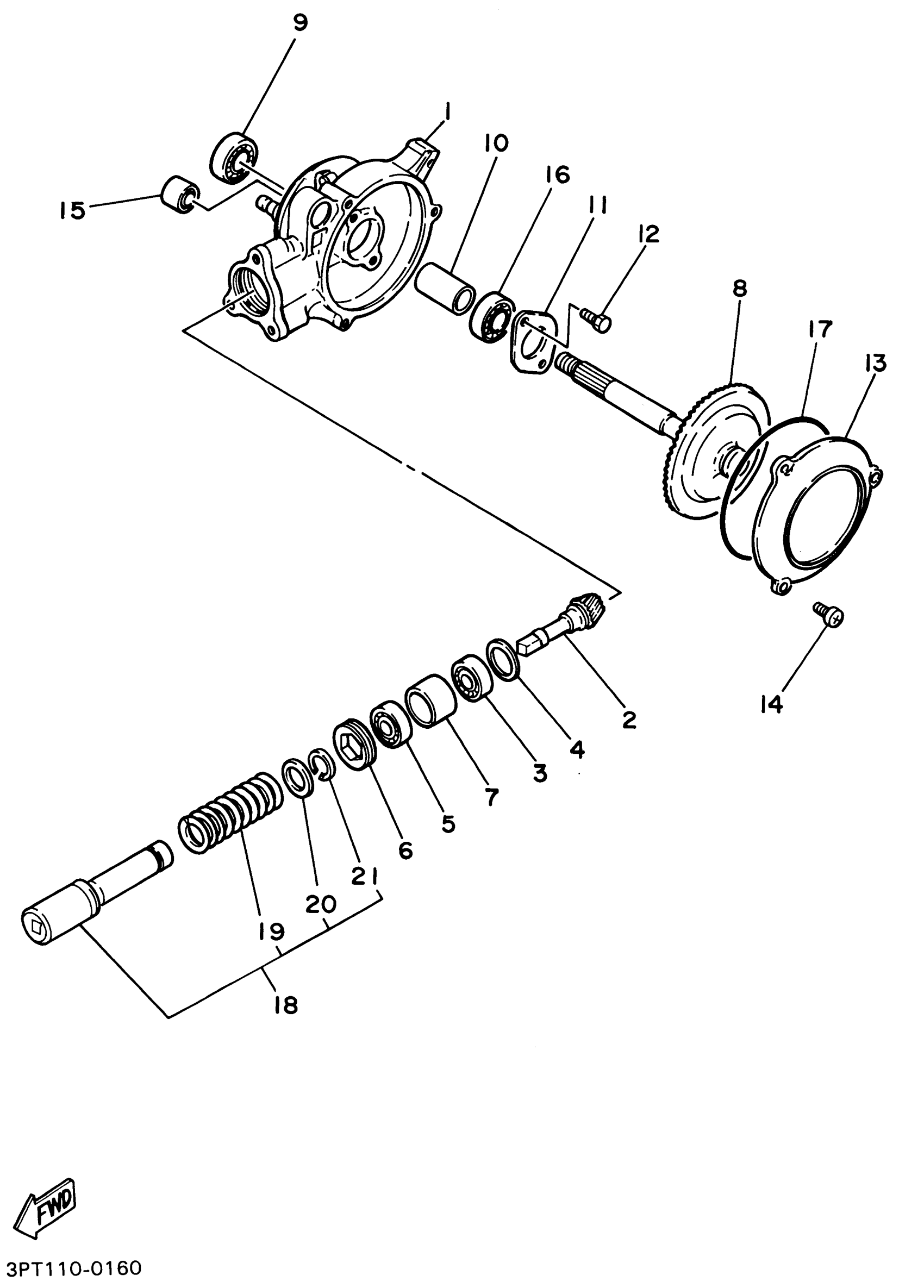

2002 Yamaha PW50 (PW50P) Drive Shaft Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HOUSING, DRIVE SHAFT

4J2-46151-02-00

—

$92.80

In stock

2

GEAR, DRIVE PINION

59M-46121-00-00

—

$123.92

In stock

3

BEARING(3WF)

93306-20119-00

1

$28.48

In stock

4

SHIM, DRIVE PINION

3L5-46127-00-00

1

$6.38

In stock

5

BEARING(3WF)

93306-20119-00

1

$28.48

In stock

6

SCREW (3L5)

90149-35133-00

1

$10.85

In stock

7

SPACER (3L5)

90560-25185-00

1

$6.08

In stock

8

RING GEAR COMP.

4J2-46110-01-00

1

$239.17

In stock

9

BEARING

93306-20203-00

1

$22.98

In stock

10

SPACER

90560-15315-00

1

$17.23

In stock

11

PLATE, COVER

3L5-46114-00-00

—

$7.31

In stock

12

BOLT, HEXAGON

97017-06016-00

1

$6.18

In stock

13

COVER, HOUSING

4J2-46154-02-00

1

$46.38

In stock

14

BOLT, WASHER BASED(JA9)

90105-06696-00

1

$6.29

In stock

15

BUSHING, REAR CUSHION

164-22216-00-00

1

$12.17

In stock

16

BEARING

93306-20205-00

—

$32.63

In stock

17

O-RING

93211-066A9-00

—

$10.66

In stock

18

SHAFT DRIVE ASSY

3L7-46171-00-00

—

$167.20

In stock

19

SPRING, COMPRESSION (3L5)

90501-60556-00

—

$10.48

In stock

20

RETAINER, SPRING

15L-18473-00-00

—

$17.38

In stock

21

CIRCLIP(18U)

93440-17138-00

—

$6.89

In stock
