2018 Yamaha PW50 (PW50J2) Front Fork Diagram

← All diagrams

Find the part on the Front Fork diagram for your 2018 Yamaha PW50 (PW50J2), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

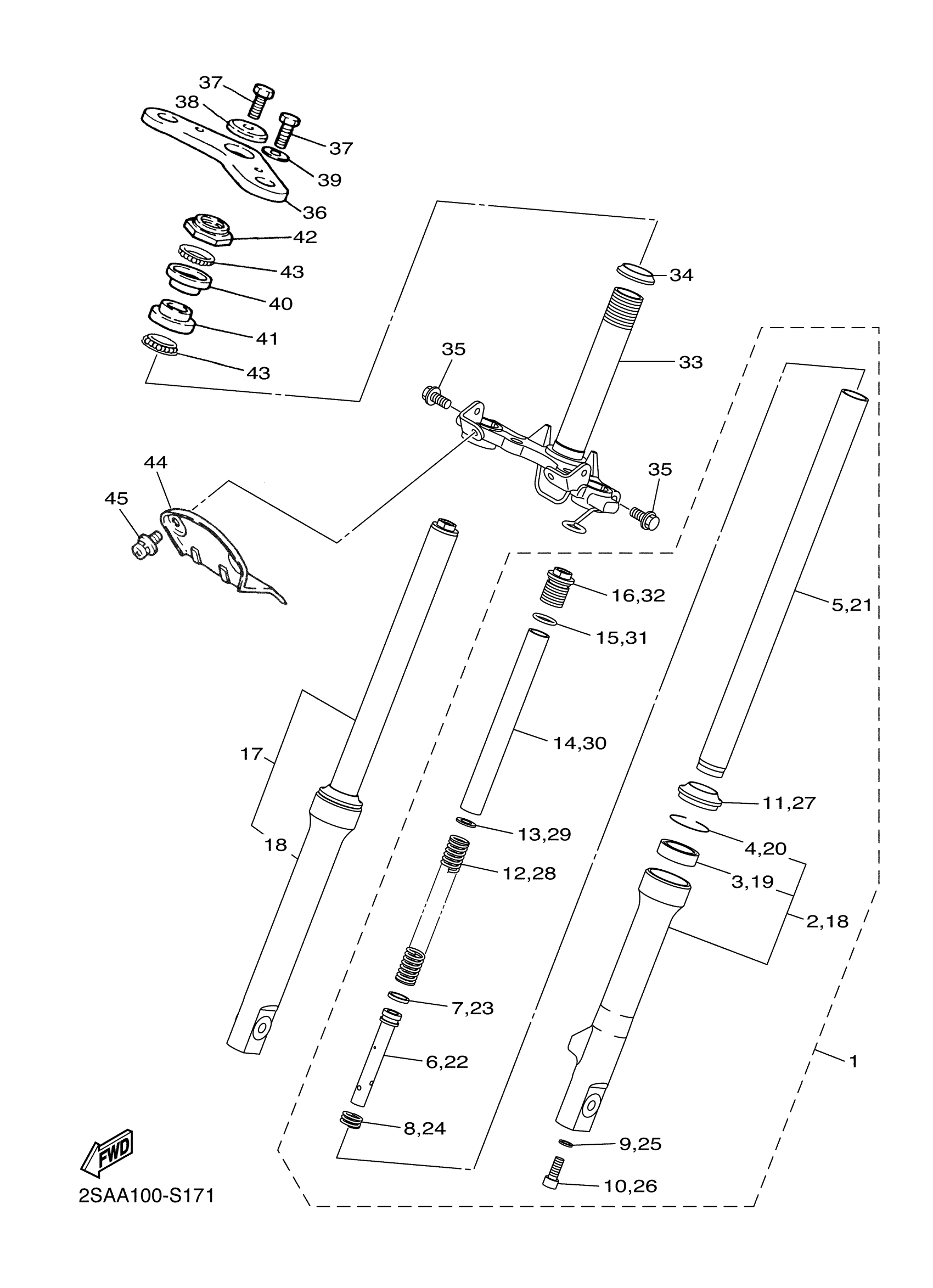

2018 Yamaha PW50 (PW50J2) Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FORK ASSY (L

2SA-23102-02-00

1

$172.63

In stock

2

OUTER TUBE COMP.

2SA-23106-00-00

—

$80.32

In stock

3

OIL SEAL

2SA-23145-00-00

1

$9.51

In stock

4

RING, SNAP

4RT-F3153-00-00

1

$2.83

In stock

5

INNER TUBE COMP.1

2SA-23110-02-00

1

$102.94

In stock

6

PISTON, FRONT FORK

2SA-23171-00-00

1

$15.71

In stock

7

RING, PISTON

2SA-23157-00-00

—

$3.20

In stock

8

SPRING, REBOUND

2SA-23151-00-00

—

$7.15

In stock

9

GASKET

2SA-23479-00-00

1

$3.02

In stock

10

BOLT 2

2SA-23356-00-00

—

$3.08

In stock

11

SEAL, DUST

2SA-23144-00-00

1

$7.34

In stock

12

SPRING, FRONT FORK

2SA-23141-00-00

—

$5.43

In stock

13

WASHER

2SA-23427-00-00

—

$1.91

In stock

14

SPACER

2SA-23118-00-00

—

$5.62

In stock

15

O-RING

2SA-23147-00-00

1

$0.69

In stock

16

NUT

2SA-23357-00-00

—

$16.02

In stock

17

FRONT FORK ASSY (R

2SA-23103-02-00

—

$174.55

In stock

18

OUTER TUBE COMP.

2SA-23107-00-00

—

$80.32

In stock

19

OIL SEAL

2SA-23145-00-00

1

$9.51

In stock

20

RING, SNAP

4RT-F3153-00-00

1

$2.83

In stock

21

INNER TUBE COMP.1

2SA-23110-02-00

1

$102.94

In stock

22

PISTON, FRONT FORK

2SA-23171-00-00

1

$15.71

In stock

23

RING, PISTON

2SA-23157-00-00

—

$3.20

In stock

24

SPRING, REBOUND

2SA-23151-00-00

—

$7.15

In stock

25

GASKET

2SA-23479-00-00

1

$3.02

In stock

26

BOLT 2

2SA-23356-00-00

—

$3.08

In stock

27

SEAL, DUST

2SA-23144-00-00

1

$7.34

In stock

28

SPRING, FRONT FORK

2SA-23141-00-00

—

$5.43

In stock

29

WASHER

2SA-23427-00-00

—

$1.91

In stock

30

SPACER

2SA-23118-00-00

—

$5.62

In stock

31

O-RING

2SA-23147-00-00

1

$0.69

In stock

32

NUT

2SA-23357-00-00

—

$16.02

In stock

33

UNDER BRACKET COMP

2SA-23340-01-00

—

$292.99

In stock

34

RACE, BALL 4

3YJ-23414-00-00

—

$5.46

In stock

35

BOLT, SMALL FLANGE

95027-08030-00

—
Out of stock

36

CROWN, HANDLE

4X4-23435-00-00

—

$39.85

In stock

37

BOLT 1222345100

90105-10006-00

—

$9.17

In stock

38

WASHER (1YJ)

90209-10160-00

—

$5.68

In stock

39

WASHER, PLATE(42X)

90201-105H3-00

—

$5.68

In stock

40

RACE, BALL 2

2SA-23412-00-00

—

$26.00

In stock

41

RACE, BALL 3

2SA-23413-00-00

—

$26.08

In stock

42

RACE, BALL 1

3PT-23411-00-00

—

$35.35

In stock

43

BALL(4JP)

93505-32042-00

—

$7.40

In stock

44

PLATE 1

4X4-21543-00-00

—

$32.39

In stock

45

SCREW, W/WASHER (4L0)

90159-06060-00

—

$6.17

In stock
