2015 Kawasaki Ninja® ZX™-6R ABS Radiator Diagram

← All diagrams

Find the part on the Radiator diagram for your 2015 Kawasaki Ninja® ZX™-6R ABS, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

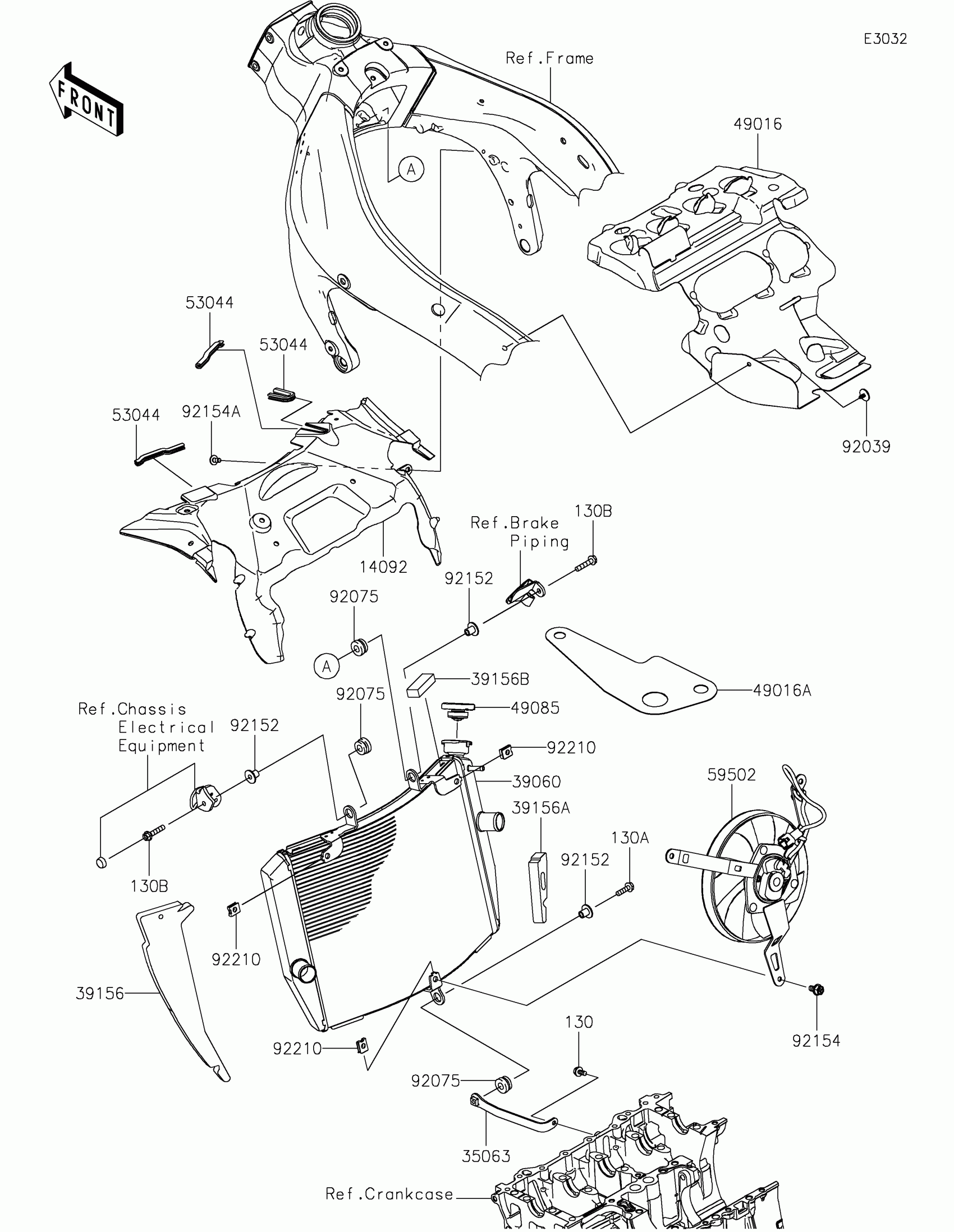

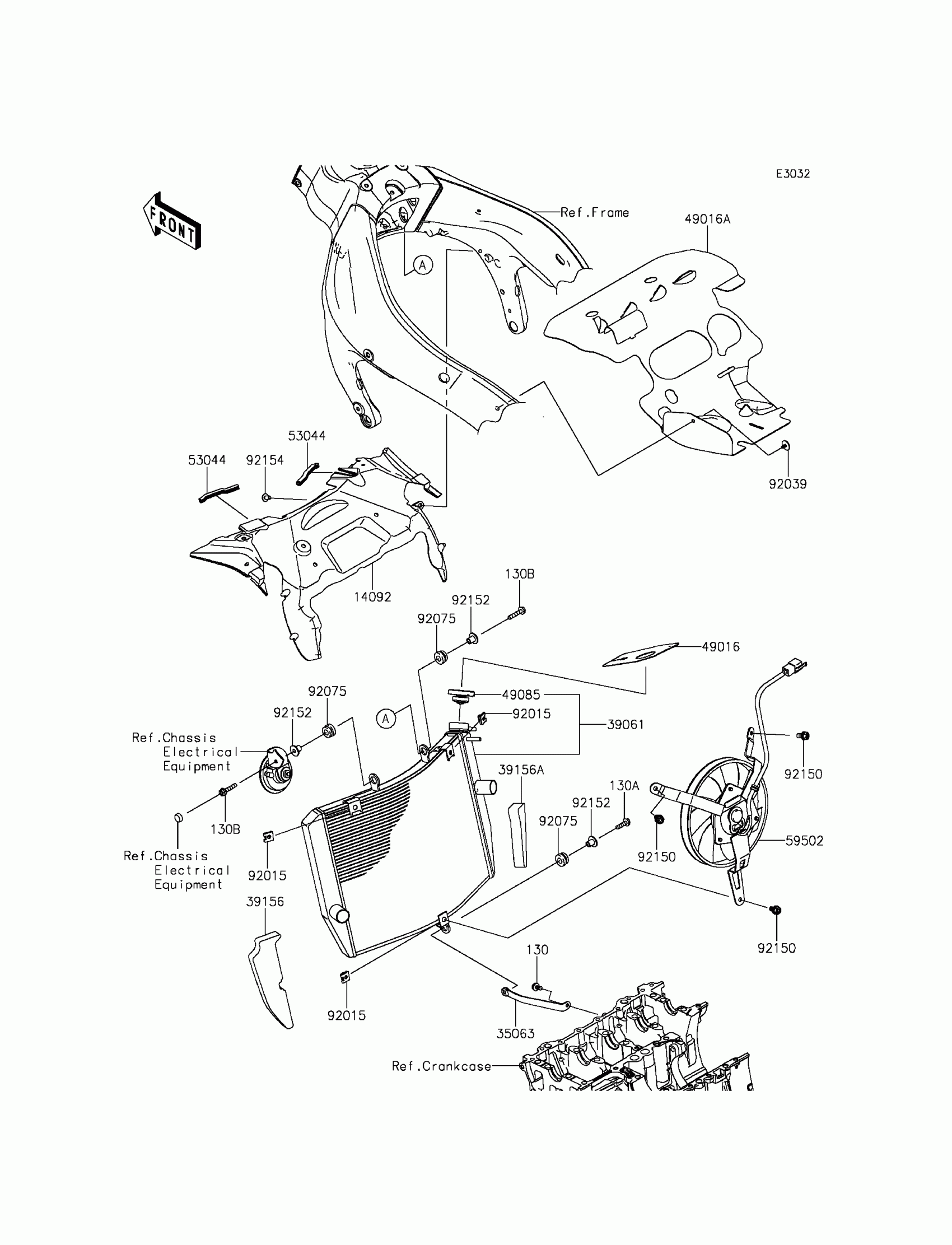

2015 Kawasaki Ninja® ZX™-6R ABS Radiator Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

130

BOLT-FLANGED,6X14

130CA0614

1

$3.28

In stock

130A

BOLT-FLANGED,6X22

130CA0622

1

$2.20

In stock

130B

BOLT-FLANGED,6X30

130CA0630

1

$2.05

In stock

14092

COVER,RADIATOR UPP

14092-1089

1

$63.96

In stock

35063

STAY,RADIATOR LOW

35063-0899

1

$5.61

In stock

39061

RADIATOR-ASSY

39061-0583

1

$1,022.89

In stock

39156

PAD,RADIATOR LH

39156-0862

1

$38.16

In stock

39156A

PAD,RADIATOR RH

39156-0981

1

$11.92

In stock

49016

1

$7.75

In stock

49016A

1

$54.36

In stock

49085

CAP-ASSY-PRESSURE

49085-1066

1

$33.98

In stock

53044

TRIM

53044-0018

1

$4.14

In stock

59502

FAN-ASSY

59502-0580

1

$801.03

In stock

92015

NUT

92015-1487

1

$3.80

In stock

92039

RIVET

92039-0065

1

$3.51

In stock

92075

DAMPER,RUBBER

92075-1123

1

$3.97

In stock

92150

BOLT,6X12

92150-1186

1

$2.92

In stock

92152

COLLAR

92152-0666

1

$5.35

In stock

92154

BOLT,SOCKET,6X12

92154-0204

1

$1.47

In stock
