2024 Kawasaki Ninja ZX-4RR Clutch Diagram

← All diagrams

Find the part on the Clutch diagram for your 2024 Kawasaki Ninja ZX-4RR, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

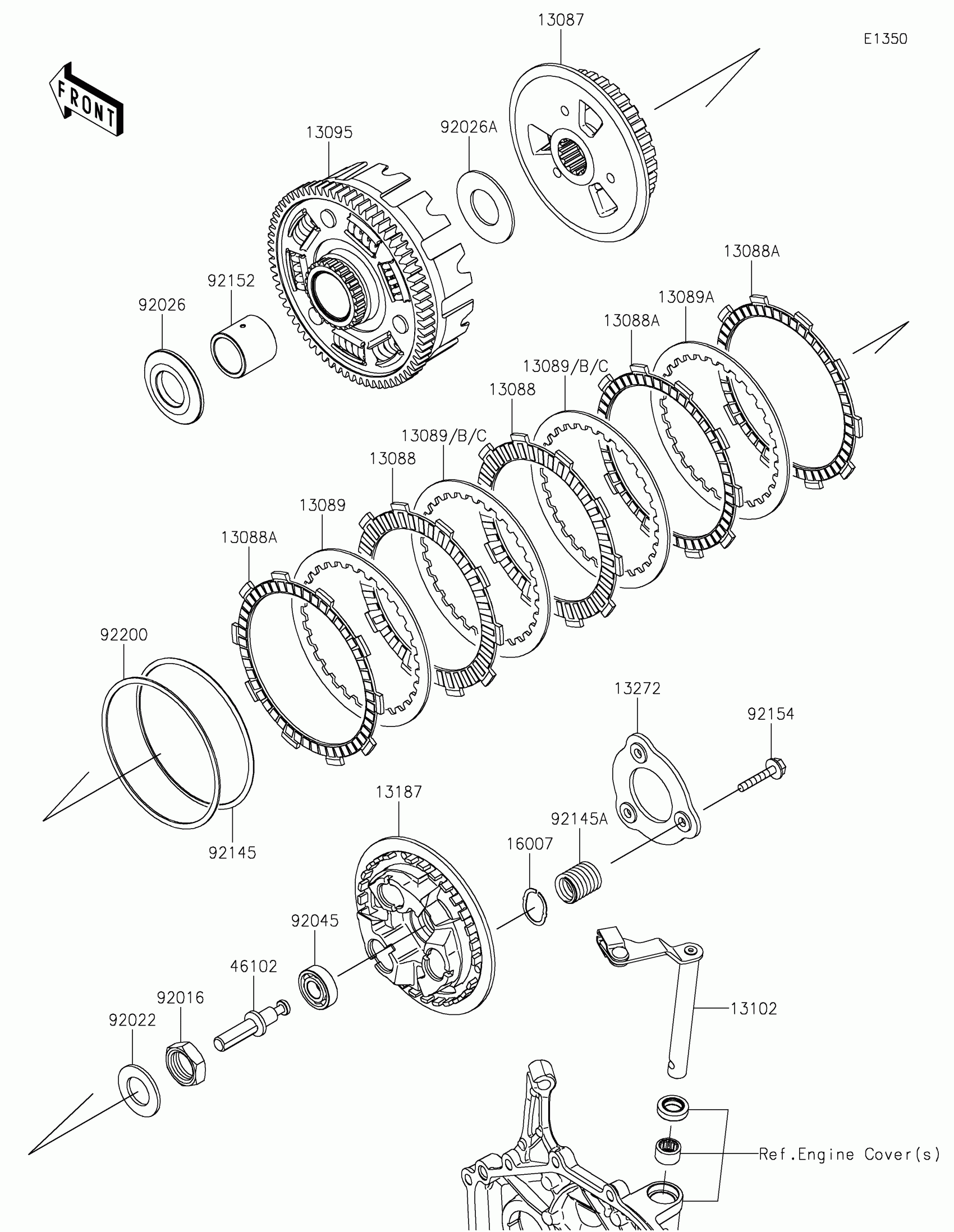

2024 Kawasaki Ninja ZX-4RR Clutch Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13087

HUB-CLUTCH

13087-0594

1

$185.35

In stock

13088

PLATE-FRICTION

13088-0592

1

$12.59

In stock

13088A

PLATE-FRICTION

13088-0630

1

$12.93

In stock

13089

PLATE-CLUTCH,T=2.0

13089-0041

1

$8.54

In stock

13089A

PLATE-CLUTCH,T=2.0

13089-0042

1

$9.40

In stock

13089B

PLATE-CLUTCH,T=1.6

13089-0043

—

$8.54

In stock

13089C

PLATE-CLUTCH,T=2.3

13089-0044

—

$8.54

In stock

13095

HOUSING-COMP-CLUTCH

13095-0617

1

$440.48

In stock

13102

RELEASE-COMP-CLUTCH

13102-0080

1

$54.12

In stock

13187

1

$88.00

In stock

13272

PLATE

13272-2414

1

$18.05

In stock

16007

SEAT-SPRING

16007-0711

1

$3.23

In stock

46102

ROD

46102-0686

1

$20.03

In stock

92016

NUT,20MM

92016-028

1

$7.86

In stock

92022

WASHER,20.3X36X2.3

92022-1116

1

$6.82

In stock

92026

SPACER,25X52X5.5

92026-0115

1
Out of stock

92026A

SPACER,25.5X50.5X2

92026-0873

1

$8.98

In stock

92045

BEARING-BALL

92045-0937

1

$13.63

In stock

92145

SPRING

92145-1901

1

$9.39

In stock

92145A

SPRING

92145-2273

1

$6.93

In stock

92152

COLLAR,25X32X29.1

92152-2524

1

$36.98

In stock

92154

BOLT,UPSET,6X30

92154-0997

1

$2.68

In stock

92200

WASHER,99.4X107X1.2

92200-1987

1

$8.32

In stock
