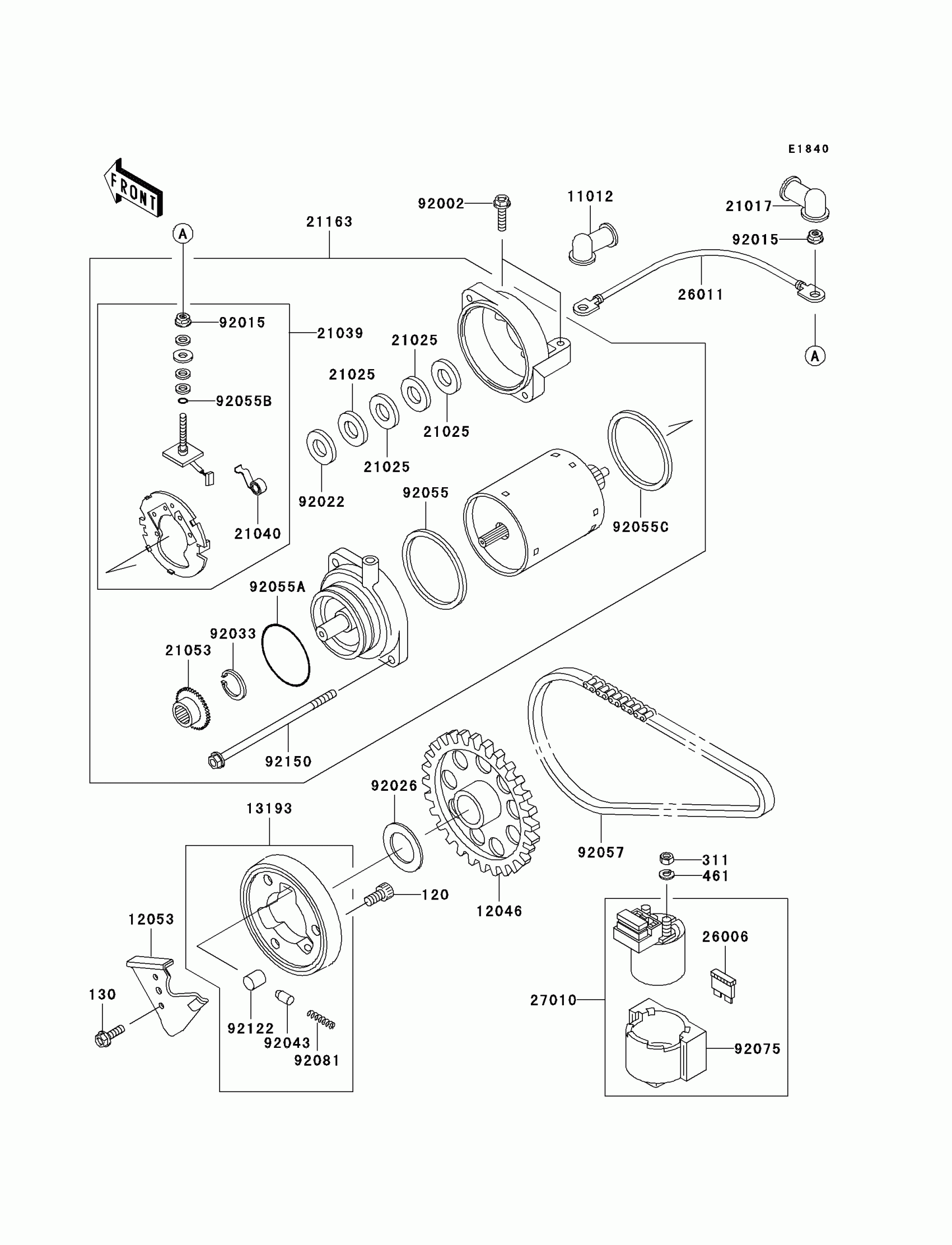

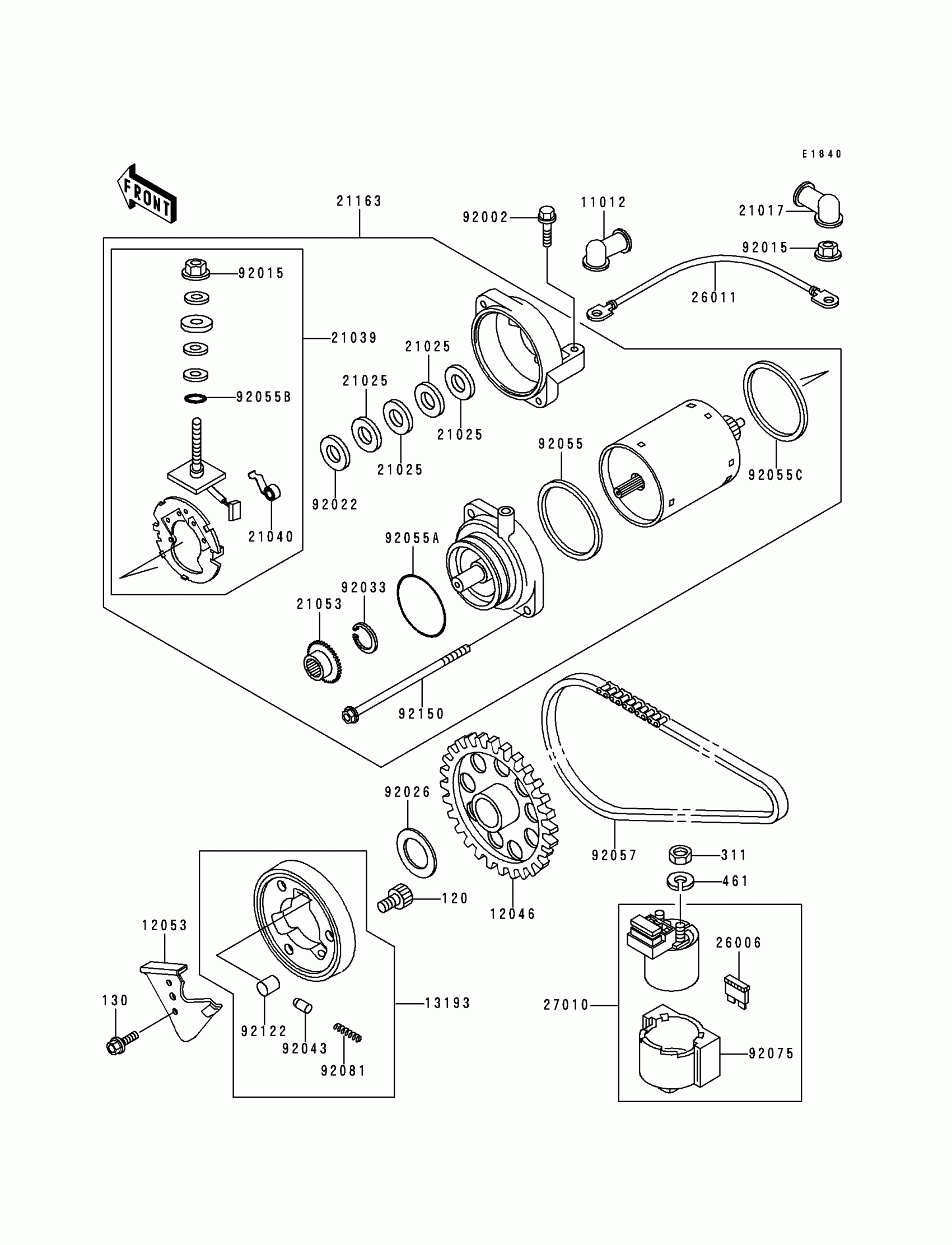

Kawasaki Ninja® 500R Starter Motor Diagram

#

Description
Price

120

BOLT-SOCKET,8X16

120P0816

Unavailable

130

BOLT-FLANGED,6X20

130G0620

Unavailable

311

NUT 6MM

311B0600

Unavailable

461

WASHER SPRING 6MM

461F0600

Unavailable

11012

CAP,TERMINAL

11012-1354

Unavailable

12046

SPROCKET,ONEWAY CLUTCH,46T

12046-1072

Unavailable

12053

GUIDE-CHAIN

12053-1214

Unavailable

13193

CLUTCH-ASSY-ONEWAY

13193-1060

Unavailable

21017

GROMMET,STARTER TERMINAL

21017-017

Unavailable

21025

WASHER,9.1X18X0.2

21025-011

Unavailable

21039

BRUSH,CARBON

21039-1062

Unavailable

21040

SPRING-BRUSH

21040-1057

Unavailable

21053

SPROCKET-ASSY

21053-1057

Unavailable

21163

STARTER-ELECTRIC

21163-1163

Unavailable

26006

FUSE,BLADE,30A,GREEN

26006-1006

Unavailable

26011

WIRE-LEAD,STARTER MOTOR

26011-1650

Unavailable

27010

SWITCH,MAGNETIC

27010-1213

Unavailable

92002

BOLT,FLANGED,6X25

92002-1086

Unavailable

92015

NUT,STARTER MOTOR

92015-1476

Unavailable

92022

WASHER,9.1X18X0.8

92022-1132

Unavailable

92026

SPACER,25.2X40X1.0

92026-1285

Unavailable

92033

RING-SNAP,17MM

92033-034

Unavailable

92043

PIN

92043-087

Unavailable

92055

RING-O,64MM

92055-1086

Unavailable

92055A

RING-O,42.8MM

92055-1313

Unavailable

92055B

RING-O,4.5X2.0

92055-1370

Unavailable

92055C

RING-O,STARTER MOTOR

92055-1381

Unavailable

92057

CHAIN,STARTER,BF05MX64L

92057-1197

Unavailable

92075

DAMPER,MAGNETIC SWITCH

92075-1863

Unavailable

92081

SPRING

92081-110

Unavailable

92122

ROLLER,15X13

92122-004

Unavailable

92150

BOLT,STARTER MOTOR

92150-1138

Unavailable
