2025 Kawasaki Ninja 1100SX Clutch Diagram

← All diagrams

Find the part on the Clutch diagram for your 2025 Kawasaki Ninja 1100SX, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

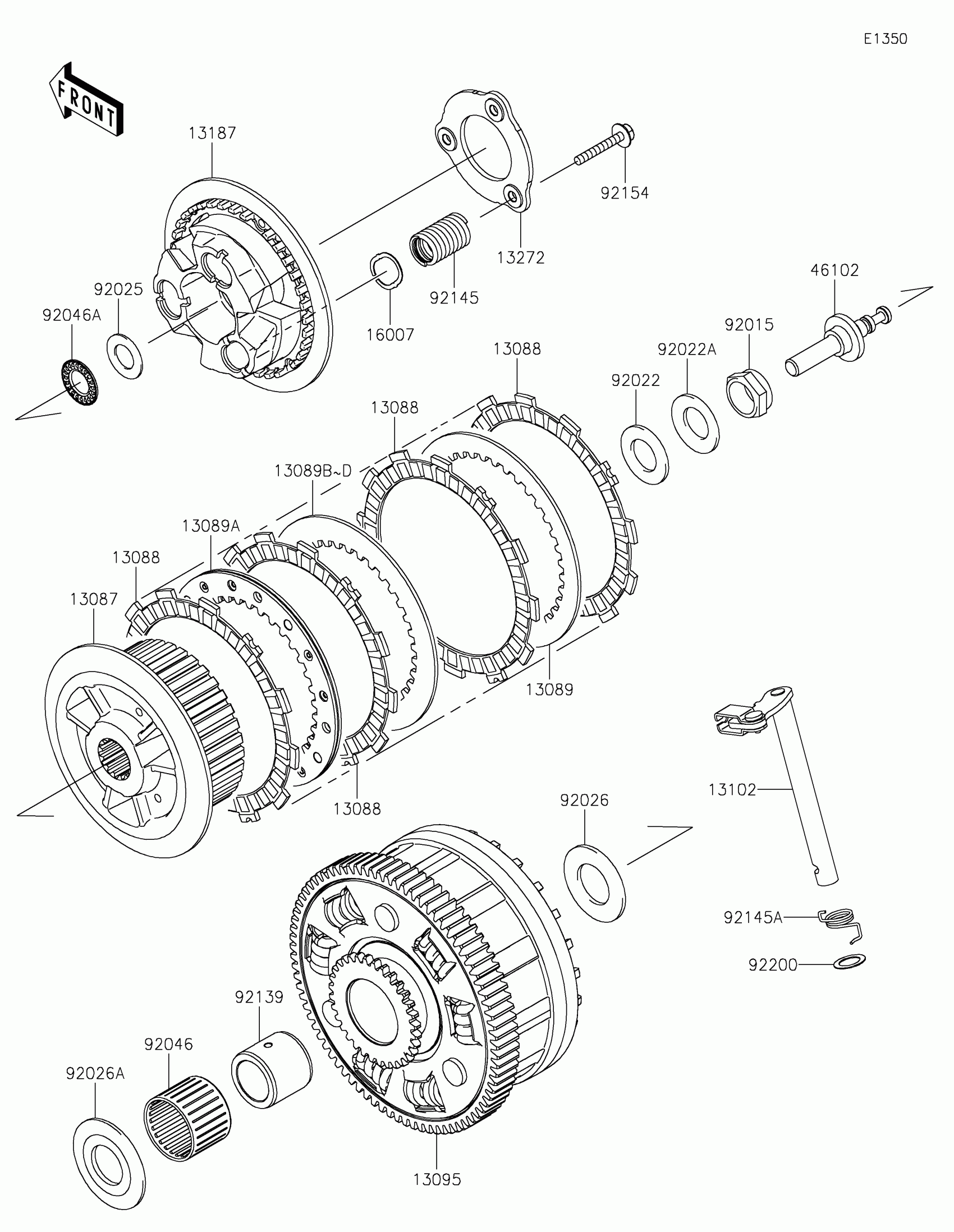

2025 Kawasaki Ninja 1100SX Clutch Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13087

HUB-CLUTCH

13087-0583

1

$272.55

In stock

13088

PLATE-FRICTION

13088-0568

1

$20.85

In stock

13089

PLATE-CLUTCH,T=2.3

13089-0023

1

$11.50

In stock

13089A

1

$49.47

In stock

13089B

PLATE-CLUTCH,T=2.0

13089-1073

—

$10.14

In stock

13089C

PLATE-CLUTCH,T=2.3

13089-1084

1

$10.14

In stock

13089D

PLATE-CLUTCH,T=2.6

13089-1115

—

$10.19

In stock

13095

HOUSING-COMP-CLUTCH

13095-0622

1

$509.75

In stock

13102

RELEASE-COMP-CLUTCH

13102-0079

1

$61.63

In stock

13187

1

$115.32

In stock

13272

PLATE

13272-1413

1

$14.14

In stock

16007

SEAT-SPRING

16007-0711

1

$3.23

In stock

46102

ROD

46102-0683

1

$55.66

In stock

92015

NUT,20MM

92015-1555

1

$10.37

In stock

92022

WASHER,20.3X36X2.3

92022-1116

1

$6.82

In stock

92022A

WASHER,20.3X36X3.7

92022-1868

1
Out of stock

92025

SHIM,15.3X27.5X1.20

92025-1137

1
Out of stock

92026

SPACER,25.5X47X2.5

92026-022

1
Out of stock

92026A

SPACER

92026-1497

1

$10.83

In stock

92046

1

$21.58

In stock

92046A

1

$11.45

In stock

92139

BUSHING,25X35X31.15

92139-1258

1

$54.16

In stock

92145

SPRING

92145-1630

1

$5.95

In stock

92145A

SPRING,RELEASE-COMP

92145-1770

1

$3.08

In stock

92154

BOLT,FLANGED,6X35

92154-1116

1

$8.41

In stock

92200

WASHER,12X18.5X0.5

92200-1487

1
Out of stock
