1979 Yamaha MX100 (MX100F) Handle-Wire Diagram

← All diagrams

Find the part on the Handle-Wire diagram for your 1979 Yamaha MX100 (MX100F), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

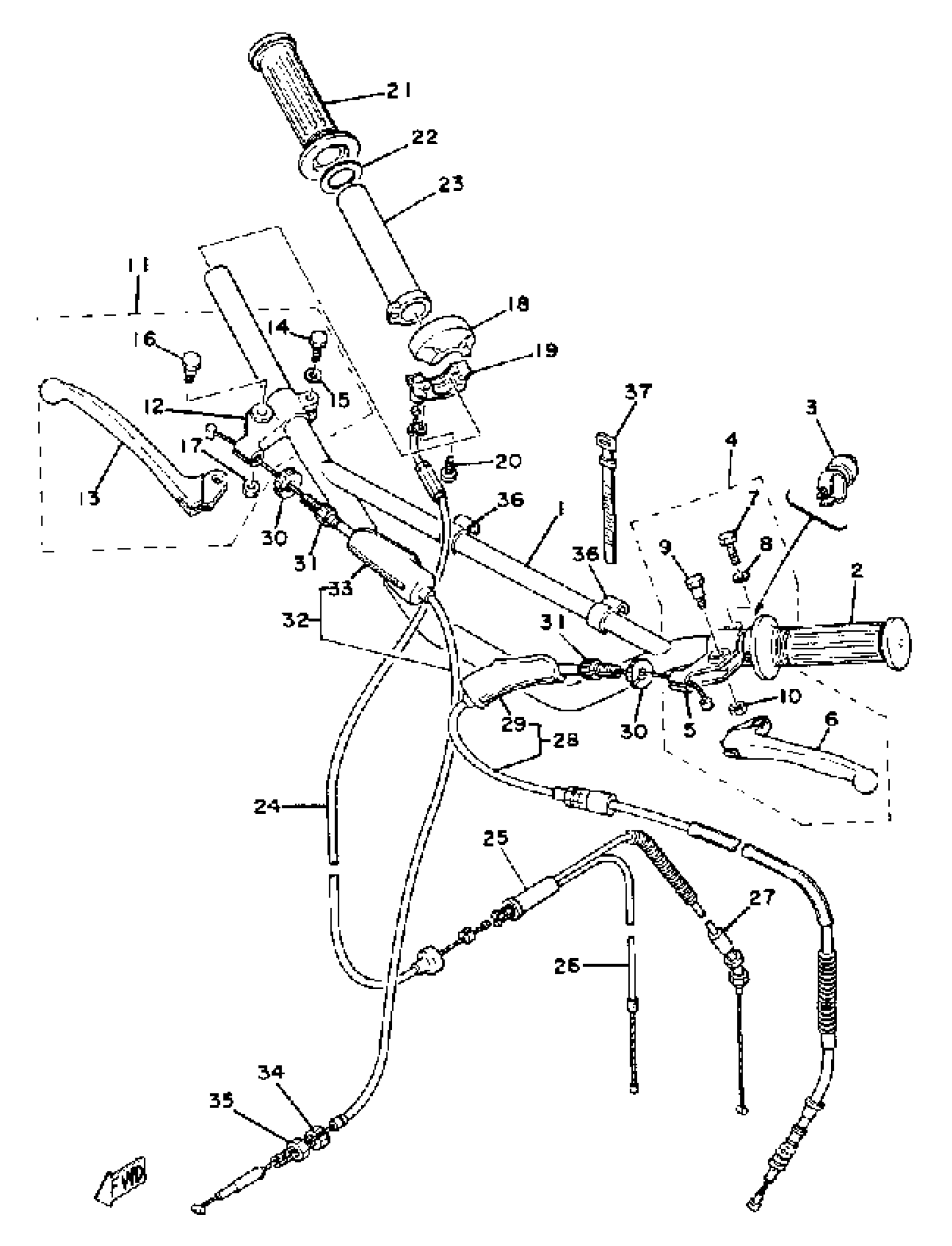

1979 Yamaha MX100 (MX100F) Handle-Wire Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLEBAR

3M1-26111-01-00

1
Out of stock

2

GRIP

2N3-26241-01-00

1
Out of stock

3

SWITCH, HANDLE 1

3M1-83976-00-00

1
Out of stock

4

LEVER HOLDER ASSEMBLY 1

214-82910-06-00

1
Out of stock

5

HOLDER, LEVER (L.H)

214-82911-01-00

1

$48.32

In stock

6

LEVER(L.H)

214-83912-00-00

1

$19.48

In stock

7

BOLT, HEXAGON

97013-06022-00

1

$1.20

In stock

8

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

9

BOLT(3GB)

90109-061F3-00

1

$4.85

In stock

10

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

11

LEVER HOLDER ASSEMBLY 2

(233-82920-34-00)

1
Out of stock

12

HOLDER, LEVER (R.H)

233-82921-31-00

1

$58.60

In stock

13

LEVER(R.H)

233-83922-30-00

1

$19.29

In stock

14

BOLT, HEXAGON

97013-06022-00

1

$1.20

In stock

15

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

16

BOLT(3GB)

90109-061F3-00

1

$4.85

In stock

17

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

18

CAP, GRIP UPPER

1V1-26281-00-00

1
Out of stock

19

CAP, GRIP LOWER

1V1-26282-00-00

1
Out of stock

20

SCREW, PAN HEAD(6B0)

97885-05016-00

1

$3.96

In stock

21

GRIP (RIGHT)

2N3-26242-01-00

—
Out of stock

22

WASHER, PLATE(1UU)

90201-261L1-00

—
Out of stock

23

TUBE, GUIDE

1V1-26243-00-00

—

$14.08

In stock

24

CABLE,THROTTLE1

3M1-26311-01-00

1
Out of stock

25

CONNECTOR, CABLE

214-26261-01-00

—

$10.29

In stock

26

CABLE, THROTTLE 2

1T9-26312-10-00

1
Out of stock

27

CABLE,PUMP

1T9-26321-10-00

1
Out of stock

28

CABLE, CLUTCH

3M1-26335-10-00

—

$45.97

In stock

29

COVER, LEVER

498-26372-00-00

—

$26.34

In stock

30

NUT

90179-08030-00

—

$3.78

In stock

31

BOLT

90123-08002-00

—

$8.93

In stock

32

CABLE, BRAKE

3M1-26341-00-00

1
Out of stock

33

COVER, LEVER

498-26372-00-00

—

$26.34

In stock

34

BOLT (109-26345-00)

90123-06011-00

—

$14.12

In stock

35

NUT (109-26344-00)

90179-06143-00

—

$6.68

In stock

36

CLIP (1E6)

90468-15064-00

—
Out of stock

37

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock
