1979 Yamaha MX100 (MX100F) Carburetor Diagram

← All diagrams

Find the part on the Carburetor diagram for your 1979 Yamaha MX100 (MX100F), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

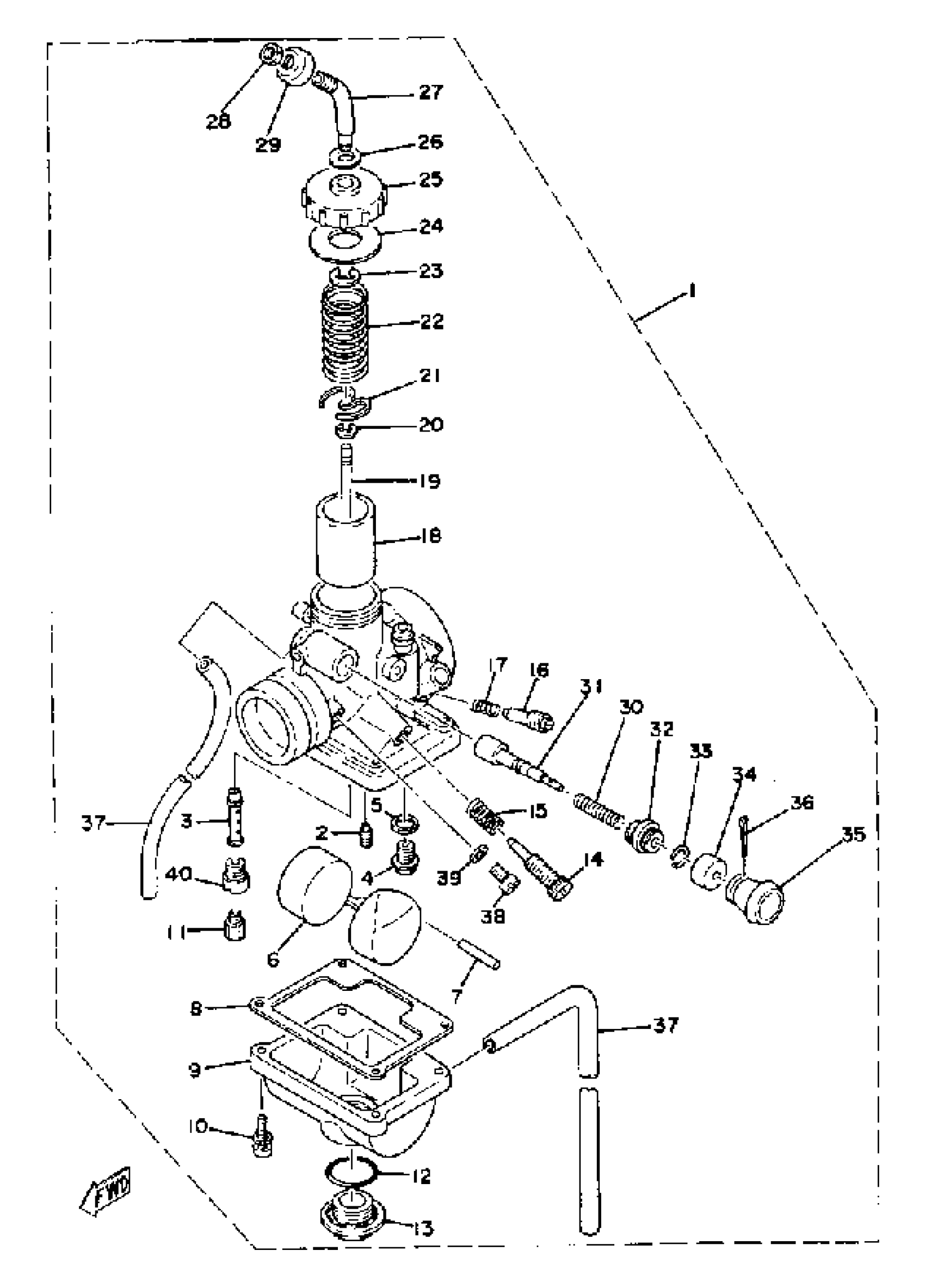

1979 Yamaha MX100 (MX100F) Carburetor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CARBURETOR ASY 1

3M1-14101-01-00

1
Out of stock

2

JET, PILOT (# 17.5)

260-14142-17-00

—

$9.49

In stock

3

NOZZLE, MAIN

2F5-14141-36-00

—

$32.05

In stock

4

VALVE SEAT ASSY

353-14190-15-00

—

$36.18

In stock

5

WASHER, VALVE SEAT

127-14195-00-00

1

$6.40

In stock

6

FLOAT

4NR-14185-00-00

1

$36.11

In stock

7

PIN, FLOAT

127-14186-00-00

1

$6.23

In stock

8

GASKET,FLOAT CHAMBER

304-14184-00-00

1
Out of stock

9

. BODY, FLOAT CHMBR 1

539-14181-06-00

1
Out of stock

10

SCREW, PN/HD.W/WSHR

(97602-04116-00)

1
Out of stock

11

JET, MAIN #125

137-14143-25-A0

—

$9.34

In stock

11

JET, MAIN #130

137-14143-26-A0

1
Out of stock

11

JET, MAIN #135

137-14143-27-00

—

$8.17

In stock

12

O-RING (541)

558-14147-00-00

1
Out of stock

13

PLUG, SCREW

500-14115-00-00

1

$25.29

In stock

14

. SCREW, THROTTLE

493-14122-00-00

1
Out of stock

15

. SPRING, THROTTLE STOP

493-14133-00-00

1
Out of stock

16

AIR SCREW SET

22K-14104-00-00

—

$9.95

In stock

17

SPRING, AIR ADJUSTING

174-14134-00-00

—

$6.72

In stock

18

VALVE,THROTTLE 1

53V-14112-20-00

1
Out of stock

19

NEEDLE SET

18L-1490J-00-00

—

$24.34

In stock

20

CLIP

3FA-14137-00-00

—

$6.80

In stock

21

. SEAT, SPRING

137-14136-00-00

1
Out of stock

22

SPRING, THROTTLE VALVE

3X3-14131-00-00

—

$12.38

In stock

23

CLIP

363-14137-00-00

—

$9.95

In stock

24

GASKET

193-14126-00-00

—

$5.35

In stock

25

. TOP, MIXING CHAMBER

1T9-14158-00-00

1
Out of stock

26

GASKET

509-14198-00-00

—

$16.34

In stock

27

CABLE ADJUST SCREW SET

10X-14106-00-00

—

$35.45

In stock

28

NUT, WIRE ADJUSTING

127-14161-00-00

—

$7.20

In stock

29

CAP

3X3-14169-00-00

—

$15.20

In stock

30

SPRING, PLUNGER

156-14135-00-00

—

$7.72

In stock

31

. PLUNGER, STARTER

304-14171-00-00

1
Out of stock

32

CAP, PLUNGER

152-14174-00-00

—

$28.48

In stock

33

. CLIP, PLUNGER

152-14138-00-00

1
Out of stock

34

COVER, PLUNGER CAP

132-14173-00-00

—

$8.70

In stock

35

HOLDER

304-14261-00-00

—

$35.95

In stock

36

PIN, COTTER

91490-16020-00

1

$6.23

In stock

37

PIPE

23F-14197-00-00

—

$24.11

In stock

38

. PLUG, SCREW

2F5-14115-00-00

1
Out of stock

39

.. WASHER, PLUG SCREW

584-14956-00-00

1
Out of stock

40

. SETTER, NEEDLE JET

2F5-14145-00-00

1
Out of stock
