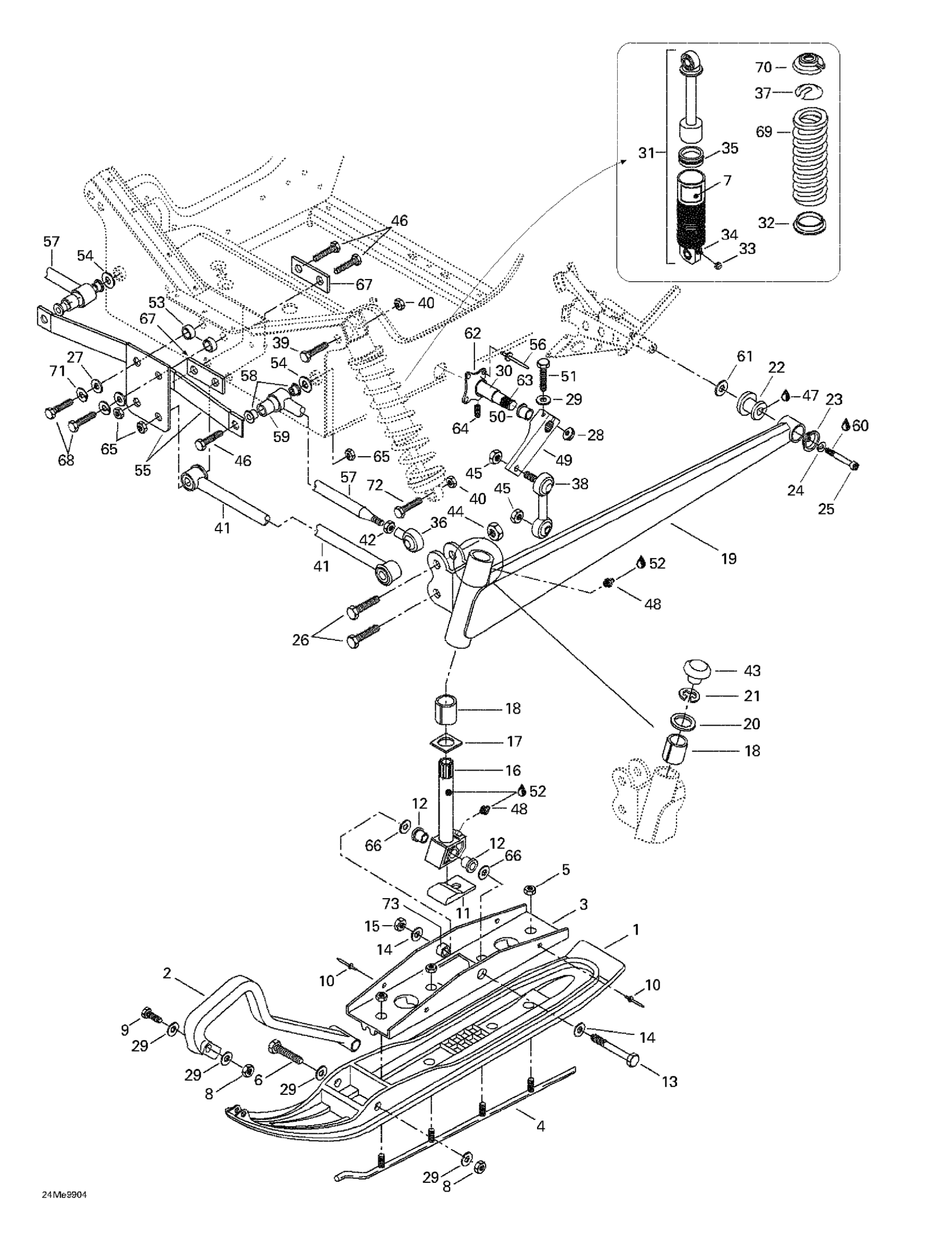

Ski-Doo MX Z 500/670 HO, 1999 Front Suspension And Ski Diagram

#

Description
Price

1

Ski-Liner Flex

505070189

Unavailable

Ski-Liner Flex

505070189

Unavailable

2

Black, Handle

505070963

Unavailable

3

Bridge Ass'y

505070251

Unavailable

4

CARBIDE RUNNER - Call your local BRP dealership

860501900

Unavailable

5

$1.68

6

SCREW-HEX. M8 X 100 - Call your local BRP dealership

230080044

Unavailable

7

Shock Decal

516000183

Unavailable

8

Hex. Elastic Stop Nut M8

232581414

Unavailable

9

Hex. Screw M8 X 50

207085044

Unavailable

10

RIVET_POP 1/4 - Call your local BRP dealership

390911100

Unavailable

11

Ski Stopper

570053300

Unavailable

12

CUSHION - Call your local BRP dealership

414530600

Unavailable

13

Hex. Screw M12 x 120

732601169

Unavailable

14

FLAT WASHER - Call your local BRP dealership

506136400

Unavailable

15

NUT-STOP ELASTIC DIN.985 - Call your local BRP dealership

232521414

Unavailable

16

Ski Leg | Includes 15 - 16.

506144500

Unavailable

17

Wear Plate

506081200

Unavailable

18

Cushion

572069900

Unavailable

19

LH Swing Arm (Yellow)

505070195

Unavailable

RH Swing Arm (Yellow)

505070193

Unavailable

20

Thrust Washer

506080900

Unavailable

21

CIRCLIP - Call your local BRP dealership

371910400

Unavailable

22

DAMPER - Call your local BRP dealership

570062200

Unavailable

23

CUP - Call your local BRP dealership

506079600

Unavailable

24

Lock Washer 8 mm

234181401

Unavailable

25

Socket Head Screw M8 X 25

205082544

Unavailable

26

Hex. Screw M12 x 55

222025565

Unavailable

27

Flat Washer 8 mm

234082410

$1.11

28

Hex. Flange Elastic Nut M8

233281414

Unavailable

29

Flat Washer 8 mm

234081410

Unavailable

30

Main Tube

506136200

Unavailable

31

Front Shock | Includes 31 - 35.

505070180

Unavailable

32

Spring Seat | MX Z 700.

505070306

Unavailable

33

Air Valve Cap

415127405

Unavailable

35

O-Ring

414888312

$16.12

36

RH Ball Joint | Formula Z 583. Formula Z 670.

415042500

Unavailable

37

Cap

706200785

Unavailable

38

Double Ball Joint

415042300

Unavailable

39

HEX. SCREW M10 X 60 - Call your local BRP dealership

207006044

Unavailable

40

$1.68

41

Arm Ass'y

580650800

Unavailable

42

Hex. Jam Nut M14

232170411

Unavailable

43

Cap

572091300

$8.97

44

NUT-STOP ELASTIC DIN.985 - Call your local BRP dealership

232521414

Unavailable

45

$1.68

46

Hex. Screw M12 x 100

732601113

Unavailable

47

Grease, Super Lube

293550030

Unavailable

48

Grease Fitting

408200700

Unavailable

49

Lever-Stabilizer

506145600

Unavailable

Lever-Stabilizer

506141100

Unavailable

Cushion

561723300

Unavailable

Cushion

486073900

Unavailable

Bushing

486074100

Unavailable

51

Hex. Screw M8 X 45

207084544

Unavailable

52

SYNTHETIC GREASE, 400 G - Call your local BRP dealership

219700417

Unavailable

53

Spacer

506146300

Unavailable

54

WASHER - Call your local BRP dealership | GT 550F

732900050

Unavailable

55

Plate Link

415065300

Unavailable

56

Rivet pop 1/4"

390404900

Unavailable

57

Arm Ass'y | Formula Z 583. Formula Z 670.

580665900

Unavailable

58

CUSHION - Call your local BRP dealership

506149100

Unavailable

59

Bushing | 600 SUV

506149200

Unavailable

60

Loctite 243, 10 ml

293800060

$20.77

62

Housing

506139000

Unavailable

63

Stabilizator

506134300

Unavailable

Stabilisator

486073600

Unavailable

Stabilisator

486073800

Unavailable

Stabilisator

486074000

Unavailable

64

$4.00

65

NUT-STOP ELASTIC DIN.985 - Call your local BRP dealership

232521414

Unavailable

66

Washer

732900048

Unavailable

67

Link Low Plate

415061100

Unavailable

68

HEX. SCREW M8 X 60 - Call your local BRP dealership

207086044

Unavailable

69

Shock Spring (Yellow)

505070233

Unavailable

70

Spring Stopper

706200881

$10.30

71

Lock Washer 8 mm

234181401

Unavailable

72

$1.85

73

Douille

505068800

Unavailable
