2016 Kawasaki Mule Pro-FXT™ Ranch Edition Gear Box Diagram

← All diagrams

Find the part on the Gear Box diagram for your 2016 Kawasaki Mule Pro-FXT™ Ranch Edition, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

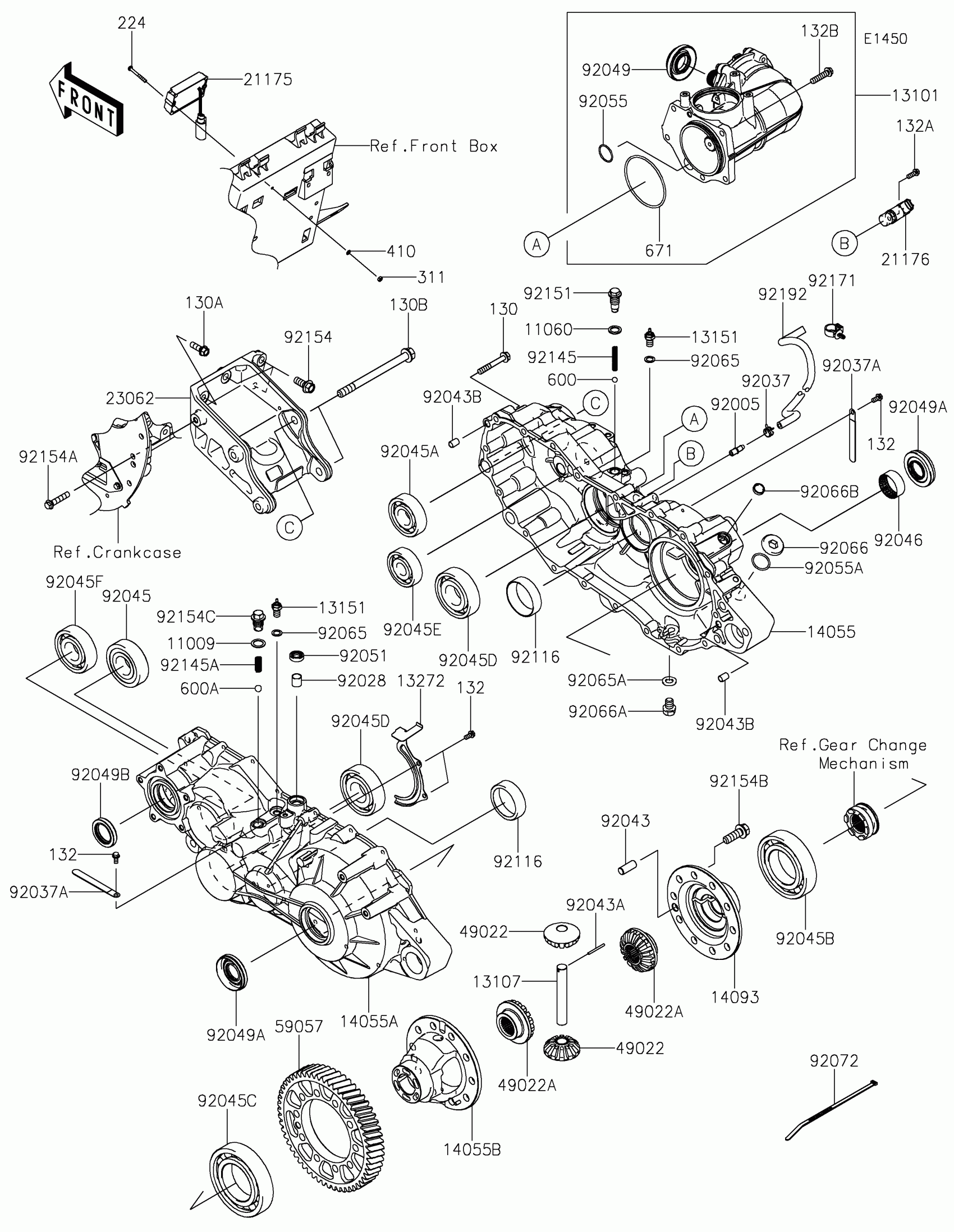

2016 Kawasaki Mule Pro-FXT™ Ranch Edition Gear Box Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11009

GASKET,15.5X22X1

11009-1008

1

$2.92

In stock

11060

GASKET,14X20X2

11060-1287

1

$2.73

In stock

13101

1

$1,321.27

In stock

13107

SHAFT

13107-0793

1

$29.31

In stock

13151

SWITCH-COMP,NEUTRAL

13151-1080

1

$8.20

In stock

13272

PLATE

13272-1624

1

$7.69

In stock

14055

CASE-GEAR,RH

14055-0607

1

$463.14

In stock

14055A

CASE-GEAR,LH

14055-0608

1

$387.50

In stock

14055B

CASE-GEAR,DIFF

14055-0614

1

$354.05

In stock

14093

COVER,DIFF

14093-0048

1

$114.21

In stock

21175

1

$125.17

In stock

21176

SENSOR,ROTATION

21176-0767

1

$66.76

In stock

23062

BRACKET-COMP

23062-0807

1

$197.81

In stock

49022

1

$77.33

In stock

49022A

1

$156.81

In stock

59057

GEAR-HELICAL,55T

59057-0012

1

$276.35

In stock

92005

FITTING,BREATHER

92005-1127

1
Out of stock

92028

BUSHING

92028-1347

1

$6.75

In stock

92037

CLAMP,TUBE

92037-1505

1

$3.78

In stock

92037A

CLAMP

92037-1993

1

$4.37

In stock

92043

PIN,DOWEL,12X30

92043-0789

1

$3.19

In stock

92043A

PIN,DOWEL

92043-0806

1

$1.02

In stock

92043B

PIN,DOWEL,10X14

92043-1037

1

$0.76

In stock

92045

BEARING-BALL,63/32

92045-0764

1

$43.54

In stock

92045A

BEARING-BALL,63/28

92045-0765

1

$25.90

In stock

92045B

BEARING-BALL,6212

92045-0766

1

$65.70

In stock

92045C

BEARING-BALL,6213

92045-0767

1

$78.52

In stock

92045D

BEARING-BALL,6307C3

92045-0768

1

$32.98

In stock

92045E

1

$43.91

In stock

92045F

1

$43.42

In stock

92046

1

$14.63

In stock

92049

SEAL-OIL

92049-0160

1
Out of stock

92049A

SEAL-OIL

92049-0749

1
Out of stock

92049B

SEAL-OIL,TC32488

92049-1361

1
Out of stock

92051

SEAL-OIL,TB13225.5

92051-005

1
Out of stock

92055

RING-O,1.9X26.2

92055-0782

1

$1.51

In stock

92055A

RING-O,25.7X2.4

92055-1136

1

$3.97

In stock

92065

GASKET,10.5X16X1

92065-058

1

$3.16

In stock

92065A

GASKET,12X22X2

92065-097

1

$0.76

In stock

92066

PLUG,25X8

92066-0012

1

$9.28

In stock

130

BOLT-FLANGED,8X55

130BA0855

1

$1.90

In stock

130A

BOLT-FLANGED,8X25

130CA0825

1

$1.31

In stock

130B

BOLT-FLANGED,12X150

130CA12150

1

$16.53

In stock

132

1

$1.12

In stock

132A

1

$1.21

In stock

132B

1

$3.78

In stock

224

1

$1.47

In stock

311

NUT-HEX,4MM

311AA0400

1

$0.58

In stock

410

1

$0.53

In stock

600

BALL-STEEL,5/16

600A1000

1

$0.76

In stock

600A

1

$0.90

In stock

671

O RING

671D2585

1

$6.34

In stock

92066A

1

$4.88

In stock

92066B

PLUG

92066-7014

1

$1.49

In stock

92072

BAND,L=292.1

92072-3509

—
Out of stock

92116

1

$11.22

In stock

92145

SPRING

92145-1589

1

$3.53

In stock

92145A

SPRING

92145-1590

1

$2.92

In stock

92151

1

$13.97

In stock

92154

BOLT,FLANGED,10X25

92154-1329

1

$1.69

In stock

92154A

BOLT,FLANGED,8X40

92154-1331

1

$1.47

In stock

92154B

BOLT,FLANGED,12X35

92154-1332

1

$3.56

In stock

92154C

1

$15.36

In stock

92171

CLAMP

92171-0453

1

$3.12

In stock

92192

TUBE,BREATHER

92192-1340

1
Out of stock
