2026 Kawasaki Mule PRO-FXR™ 1000 Drive Converter Diagram

← All diagrams

Find the part on the Drive Converter diagram for your 2026 Kawasaki Mule PRO-FXR™ 1000, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

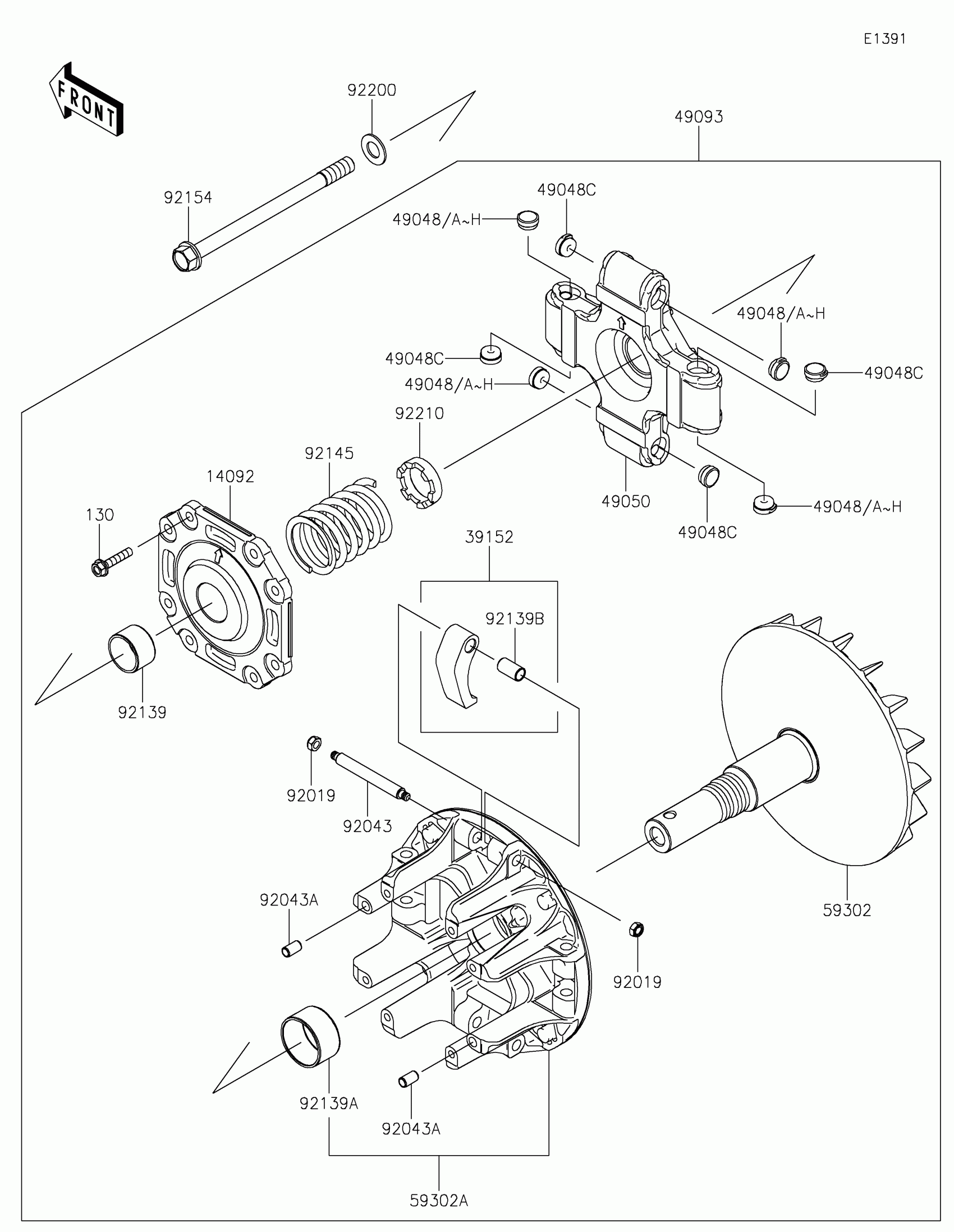

2026 Kawasaki Mule PRO-FXR™ 1000 Drive Converter Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

14092

COVER

14092-1201

1

$50.60

In stock

39152

WEIGHT-RAMP

39152-0107

1

$71.83

In stock

49048

SHOE,T=7.2

49048-1087

—

$11.66

In stock

49048A

SHOE,T=7.3

49048-1088

—

$11.42

In stock

49048B

SHOE,T=7.4

49048-1089

—

$11.66

In stock

49048C

SHOE,T=7.5

49048-1090

1

$11.66

In stock

49048D

SHOE,T=7.6

49048-1091

—

$11.66

In stock

49048E

SHOE,T=7.7

49048-1092

—

$11.66

In stock

49048F

SHOE,T=7.8

49048-1093

—

$13.78

In stock

49048G

SHOE,T=7.9

49048-1094

—

$13.78

In stock

49048H

SHOE,T=8.0

49048-1095

—

$11.66

In stock

49050

SPIDER

49050-0567

1

$187.29

In stock

49093

CONVERTER-ASSY-DRIVE

49093-0114

1
Out of stock

59302

SHEAVE-COMP

59302-0113

1

$792.28

In stock

59302A

SHEAVE-COMP,MOVABLE

59302-0119

1

$315.79

In stock

92019

NUT,LOCK,6MM

92019-008

1

$3.36

In stock

92043

PIN

92043-0809

1

$12.66

In stock

92043A

PIN,6.2X8X14

92043-1263

1

$0.49

In stock

92139

BUSHING

92139-1243

1

$6.29

In stock

92139A

BUSHING

92139-1244

1

$10.14

In stock

92139B

BUSHING,9X11X19.75

92139-1245

1

$5.99

In stock

92145

SPRING

92145-2271

1

$44.91

In stock

92154

BOLT-FLANGED,12X171

92154-4491

1

$7.17

In stock

92200

WASHER,13.4X25X1.6

92200-0477

1
Out of stock

92210

NUT,LOCK

92210-1922

1

$32.98

In stock

130

BOLT-FLANGED,6X30

130CA0630

1

$2.05

In stock
