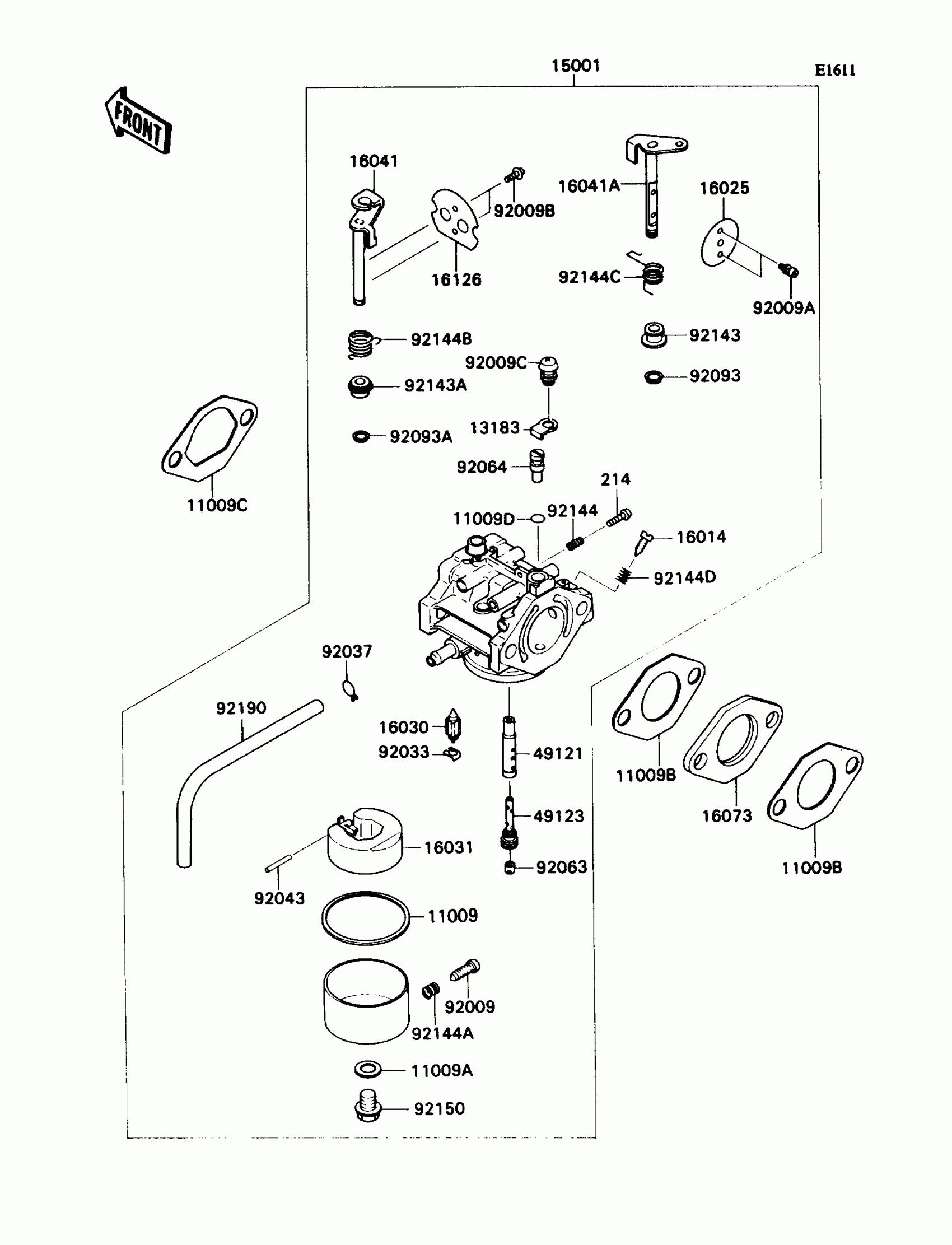

Kawasaki Mule 2030 Carburetor Diagram
#
11009
GASKET,FLOAT CHAMBER
11009-2024
Unavailable
11009A
GASKET
11009-2025
Unavailable
11009B
GASKET,INSULATOR
11009-2436
Unavailable
11009C
GASKET,CARBURETOR
11009-2437
Unavailable
11009D
"O" RING
16038-024
Unavailable
13183
PLATE,PILOT JET
13183-2112
Unavailable
15001
CARBURETOR-ASSY
15001-1533
Unavailable
16014
SCREW-PILOT AIR
16014-1065
Unavailable
16025
VALVE-THROTTLE,#140
16025-1157
Unavailable
16030
VALVE-FLOAT
16030-2067
Unavailable
16031
FLOAT
16031-2066
Unavailable
16041
SHAFT-CARBURETOR,CHOKE
16041-1054
Unavailable
16041A
SHAFT-CARBURETOR,THROTTLE
16041-1055
Unavailable
16073
INSULATOR
16073-1079
Unavailable
16126
VALVE,CHOKE
16126-1232
Unavailable
49121
NOZZLE-MAIN
49121-1051
Unavailable
49123
HOLDER-MAIN JET
49123-2057
Unavailable
92009
SCREW,DRAIN
92009-2015
Unavailable
92009A
SCREW,THROTTLE VALVE
92009-2080
Unavailable
92009B
SCREW,CHOKE VALVE
92009-2081
Unavailable
92009C
SCREW
92009-2244
Unavailable
92033
RING-SNAP
92033-2067
Unavailable
92037
CLAMP,BREATHER TUBE
92037-174
Unavailable
92043
PIN,FLOAT
92043-2006
Unavailable
92063
JET-MAIN,#122.5
92063-1389
Unavailable
92064
JET-PILOT,#72.5
92064-1159
Unavailable
92093
SEAL,THROTTLE SHAFT
92093-1286
Unavailable
92093A
SEAL,CHOKE SHAFT
92093-1287
Unavailable
92143
COLLAR,THROTTLE SHAFT
92027-2025
Unavailable
92143A
COLLAR,CHOKE SHAFT
92143-1349
Unavailable
92144
SPRING,THROTTLE ADJUST SCREW
92081-2008
Unavailable
92144A
SPRING
92081-2009
Unavailable
92144B
SPRING,CHOKE SHAFT
92144-1442
Unavailable
92144C
SPRING,THROTTLE SHAFT
92144-1443
Unavailable
92144D
SPRING,PILOT AIR SCREW
92144-1527
Unavailable
92150
BOLT,MAIN JET
92002-2009
Unavailable
92190
TUBE,5X8X175
92190-1048
Unavailable
214
SCREW-PAN+-
214B0414
Unavailable
