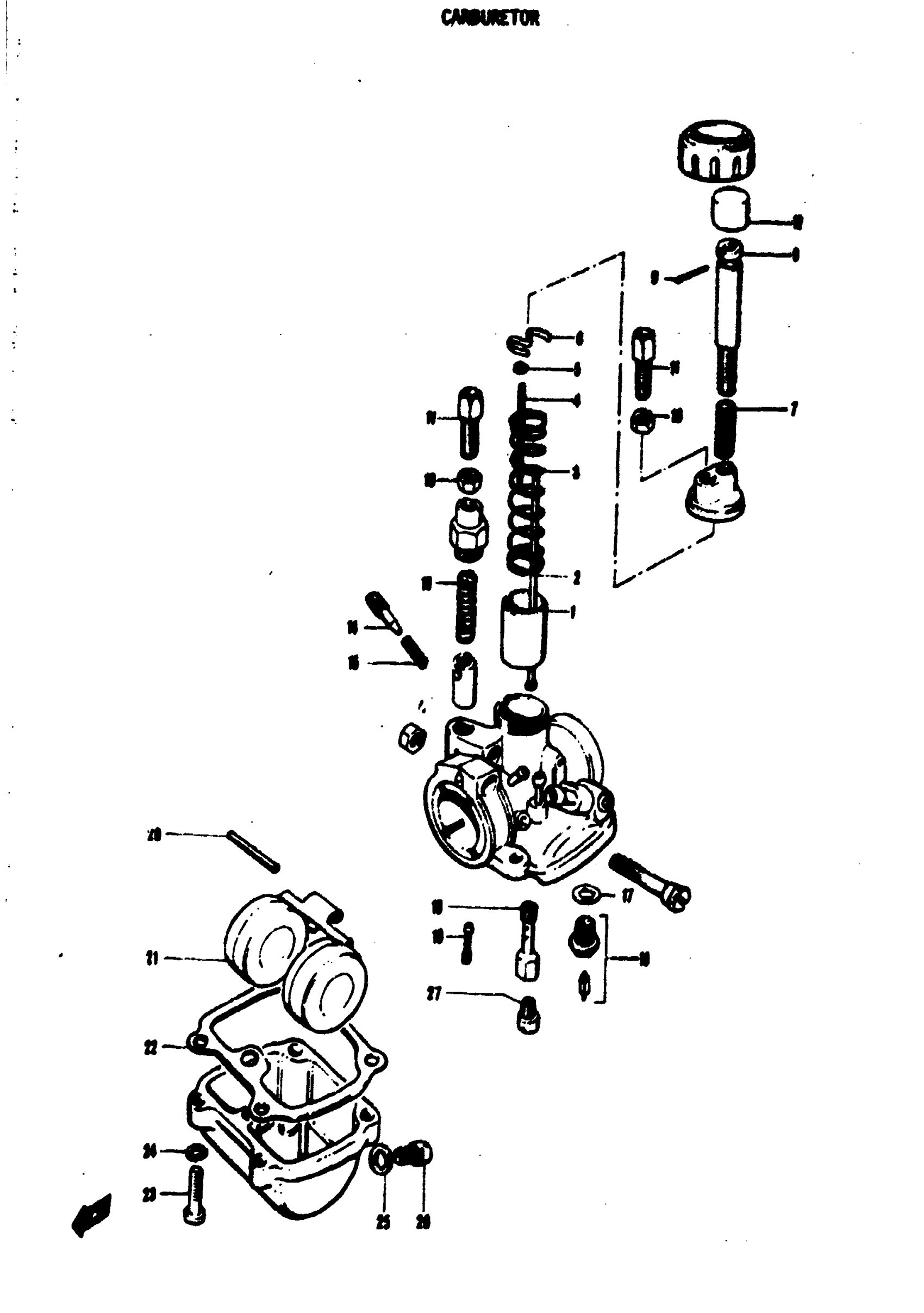

Suzuki MT50 (1973) CARBURETOR Diagram

#

Description
Price

0

CARBURETOR ASSY | Includes Item(s) 1 - 27

13200-27600

Unavailable

1

THROTTLE VALVE | CA:2.5

13551-19010

Unavailable

2

ROD

13296-05010

Unavailable

3

SPRING

13573-05010

Unavailable

4

NEEDLE, JET This part replaces 13383-27010.

13383-04110

Unavailable

5

E RING This part replaces 13394-12110.

13394-40D00

Unavailable

6

PLATE This part replaces 13581-01010.

13581-07910

Unavailable

7

SPRING

13268-05010

Unavailable

8

STOP SCREW, THROTTLE VALVE

13267-05010

Unavailable

9

PIN This part replaces 04111-12108.

04111-1210A

Unavailable

10

NUT, CABLE ADJUSTER

13661-03010

Unavailable

11

ADJUSTER This part replaces 13577-03010.

13577-48110

Unavailable

12

CAP

13688-08010

Unavailable

13

SPRING

13417-01010

$4.75

14

SCREW, PILOT AIR

13269-01010

Unavailable

15

SPRING

13268-01010

Unavailable

16

VALVE,NEEDLE This part replaces 13370-13110.

13370-03310

Unavailable

17

GASKET

13392-01010

Unavailable

18

JET, NEEDLE | E-0

09494-00049

Unavailable

19

JET, PILOT (17.5) | #17.5 This part replaces 09492-17002.

09492-17006

Unavailable

20

.PIN, FLOAT

13254-01010

$4.80

21

FLOAT

13252-06110

Unavailable

22

GASKET

13251-01011

Unavailable

23

SCREW This part replaces 02111-04207.

02112-0420A

Unavailable

24

LOCK WASHER This part replaces 08321-21048.

08321-0104A

Unavailable

25

GASKET

13249-05010

Unavailable

26

PLUG, DRAIN

13247-05010

Unavailable

27

.JET (#102.5) | #102.5 This part replaces 09491-20004.

09491-20012

Unavailable

27

JET, MAIN (90) | #90; OPT This part replaces 09491-90003.

09491-90007

Unavailable

27

JET, MAIN (92.5) | #92.5; OPT This part replaces 09491-92001.

09491-92004

Unavailable

27

JET, MAIN (105) | #105; OPT This part replaces 09491-21003.

09491-21016

Unavailable

27

JET, MAIN (#107.5) | #107.5; OPT This part replaces 09491-21006.

09491-21014

Unavailable

27

JET, MAIN (110) | #110; OPT This part replaces 09491-22004.

09491-22016

Unavailable
