2021 Yamaha MT09 (MT09ML) Fender Diagram

← All diagrams

Find the part on the Fender diagram for your 2021 Yamaha MT09 (MT09ML), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

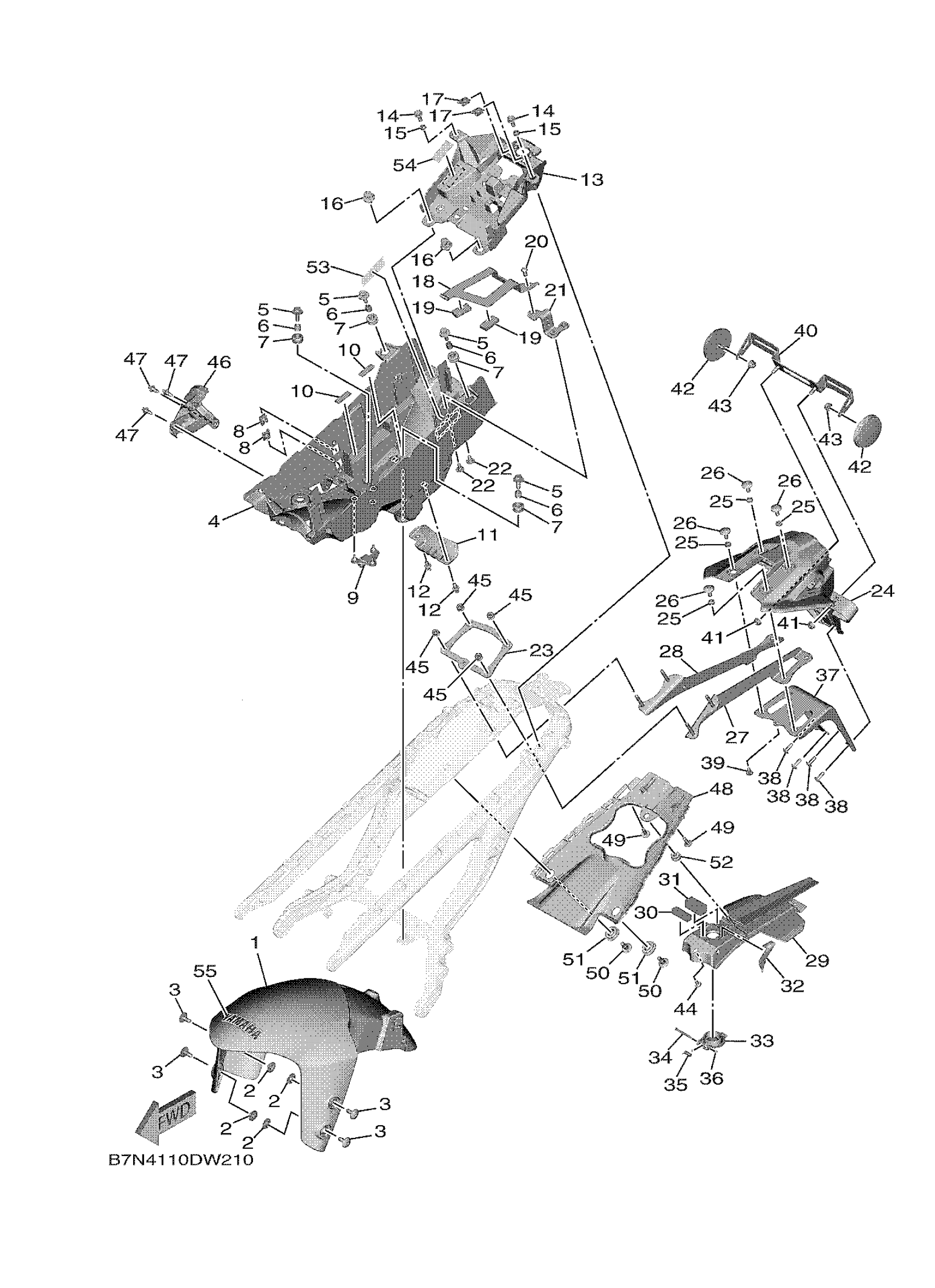

2021 Yamaha MT09 (MT09ML) Fender Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FENDER, FRONT

B7N-21511-00-P1

1

$113.38

In stock

2

COLLAR (3L1)

90387-07717-00

1
Out of stock

3

BOLTHEX. SOCKET BUTTON

90111-06191-00

—

$0.91

In stock

4

BOX, BATTERY 1

B7N-8212B-01-00

—

$24.66

In stock

5

BOLT WITH WASHER

90119-06313-00

—

$0.95

In stock

6

COLLAR

90387-06113-00

1

$10.51

In stock

7

GROMMET

90480-14035-00

1

$1.32

In stock

8

NUT, SPRING(4ES)

90183-06069-00

1

$5.93

In stock

9

COVER

B7N-2135F-00-00

1

$6.49

In stock

10

DAMPER

B7N-21649-00-00

1

$2.00

In stock

11

LID

B7N-2160F-00-00

—

$4.51

In stock

12

RIVET

90269-06018-00

1

$1.88

In stock

13

BOX

B7N-2160E-01-00

1

$9.55

In stock

14

BOLT, FLANGE DEEP RECESS

95D32-06016-00

1
Out of stock

15

COLLAR(2NL)

90387-060U2-00

1

$7.92

In stock

16

RIVET(4JH)

90269-07076-00

—

$6.00

In stock

17

NUT, SPRING(4ES)

90183-06069-00

1

$5.93

In stock

18

BAND, BATTERY

B7N-82137-00-00

—

$25.66

In stock

19

DAMPER PLATE

90520-06009-00

—

$0.83

In stock

20

BOLT, BUTTON HEAD

92012-06012-00

—

$2.49

In stock

21

BRACKET, REAR STAY

B7N-21688-00-00

—

$12.74

In stock

22

BOLT,HEX. SOCKET BUTTON

90111-05049-00

—

$1.58

In stock

23

BRACKET, REAR FEND

B7N-21261-00-00

—

$12.00

In stock

24

GUARD, MUD

B7N-21629-00-00

—

$17.82

In stock

25

COLLAR

90387-06106-00

—

$5.43

In stock

26

BOLT,HEX. SOCKET BUTTON

90111-06190-00

—

$1.51

In stock

27

STAY 1

B7N-2164F-00-00

—

$45.06

In stock

28

STAY 2

B7N-2164G-00-00

—

$47.69

In stock

29

COVER, REAR FENDER 2

B7N-2163E-01-00

—

$11.37

In stock

30

DAMPER

2D1-21649-00-00

—

$3.03

In stock

31

DAMPER

3P6-21649-00-00

—

$6.38

In stock

32

BAND

B7N-21646-00-00

—

$3.66

In stock

33

CAP, ROTOR

B7N-2465B-01-00

—
Out of stock

34

PIN

90249-03002-00

—

$4.37

In stock

35

SPRING, TORSION

90508-09007-00

—

$1.88

In stock

36

CIRCLIP (604)

93430-02001-00

—

$6.69

In stock

37

STAY, PLATE

B7N-21682-00-00

—

$35.49

In stock

38

SCREW, ROUND TAPPING

90160-05012-00

—

$6.26

In stock

39

RIVET(81E)

90269-05055-00

—

$7.02

In stock

40

BRACKET, LICENSE

1RC-84751-00-00

—

$28.48

In stock

41

NUT, SELF-LOCKING

95617-06100-00

—

$2.32

In stock

42

REFLECTOR, REAR 1

449-85131-02-00

—

$25.74

In stock

43

NUT, FLANGE(3GM)

95707-05500-00

—

$6.18

In stock

44

RIVET(81E)

90269-05055-00

—

$7.02

In stock

45

NUT, U FLANGE

95604-06200-00

—

$2.35

In stock

46

COVER, REAR FENDER

B7N-2163A-00-00

—

$6.26

In stock

47

RIVET

90269-06001-00

—

$5.42

In stock

48

COVER, REAR FENDER

B7N-21651-01-00

—

$9.12

In stock

49

BOLT,HEX. SOCKET BUTTON

90111-05021-00

—

$4.97

In stock

50

BOLT

90109-06336-00

—

$1.71

In stock

51

GROMMET(4BH)

90480-01559-00

—

$4.80

In stock

52

GROMMET

90480-10003-00

—

$6.28

In stock

53

LABEL, CAUTION

3JJ-28446-A2-00

—

$4.14

In stock

54

LABEL, CAUTION

3TB-24877-A1-00

—

$4.32

In stock

55

EMBLEM, YAMAHA

99247-00080-00

—

$11.86

In stock
