2018 Yamaha MT09 (MT09JR) Front Fork Diagram

← All diagrams

Find the part on the Front Fork diagram for your 2018 Yamaha MT09 (MT09JR), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

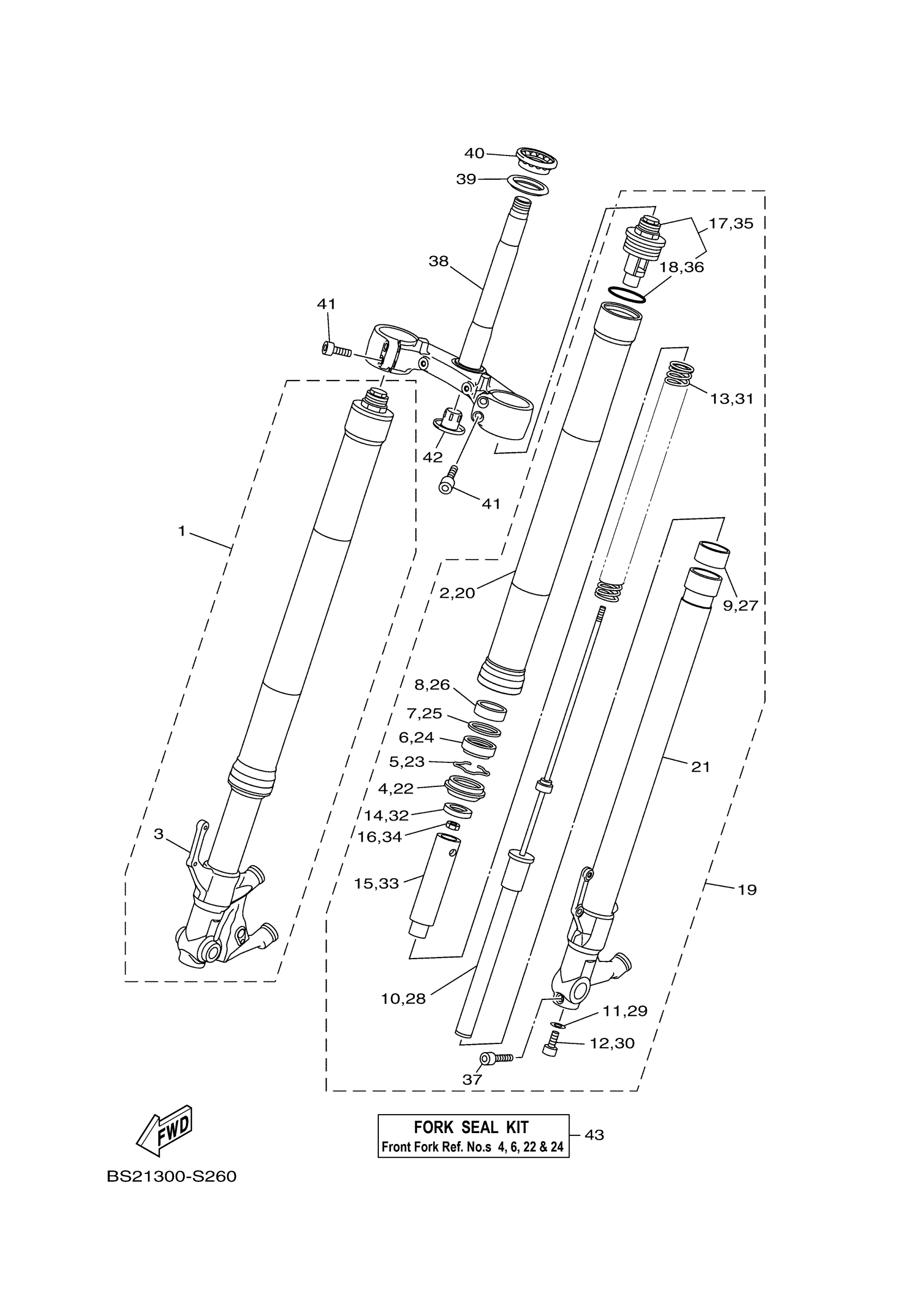

2018 Yamaha MT09 (MT09JR) Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FORK ASSY (R.H)

BS2-23103-01-00

—
Out of stock

2

TUBE, OUTER (L.H)

1RC-23126-40-00

—

$393.80

In stock

3

INNER TUBE COMP.2

BS2-23120-01-00

1
Out of stock

4

SEAL, DUST

4EB-23144-00-00

1

$19.48

In stock

5

CLIP, OIL SEAL

26H-23156-00-00

1

$6.62

In stock

6

OIL SEAL

4EB-23145-01-00

1

$24.25

In stock

7

WASHER, OIL SEAL

36Y-23146-10-00

1

$22.06

In stock

8

METAL, SLIDE 1

1RC-23125-00-00

1

$12.38

In stock

9

METAL, SLIDE

4FM-23171-40-00

1

$20.37

In stock

10

CYLINDER COMP., FRONT FORK

BS2-23170-10-00

—

$297.77

In stock

11

GASKET

509-23158-L0-00

1

$14.34

In stock

12

BOLT, HEXAGON SOCKET HEAD

3D8-23181-00-00

1

$7.65

In stock

13

SPRING, FRONT FORK

1RC-23141-00-00

—

$68.05

In stock

14

WASHER

5VY-12277-00-00

1

$10.35

In stock

15

SPACER

1RC-23118-00-00

1
Out of stock

16

NUT

3LC-23357-00-00

—

$6.43

In stock

17

BOLT, CAP

BS2-23111-10-00

—

$261.51

In stock

18

O-RING

3XJ-23147-L0-00

—

$6.72

In stock

19

FRONT FORK ASSY

BS2-23102-01-00

—
Out of stock

20

TUBE, OUTER (L.H)

1RC-23126-40-00

—

$393.80

In stock

21

INNER TUBE COMP.1

BS2-23110-01-00

—
Out of stock

22

SEAL, DUST

4EB-23144-00-00

1

$19.48

In stock

23

CLIP, OIL SEAL

26H-23156-00-00

1

$6.62

In stock

24

OIL SEAL

4EB-23145-01-00

1

$24.25

In stock

25

WASHER, OIL SEAL

36Y-23146-10-00

1

$22.06

In stock

26

METAL, SLIDE 1

1RC-23125-00-00

1

$12.38

In stock

27

METAL, SLIDE

4FM-23171-40-00

1

$20.37

In stock

28

CYLINDER COMP., FRONT FORK

BS2-23170-00-00

—

$261.29

In stock

29

GASKET

509-23158-L0-00

1

$14.34

In stock

30

BOLT, HEXAGON SOCKET HEAD

3D8-23181-00-00

1

$7.65

In stock

31

SPRING, FRONT FORK

1RC-23141-00-00

—

$68.05

In stock

32

WASHER

5VY-12277-00-00

1

$10.35

In stock

33

SPACER

1RC-23118-00-00

1
Out of stock

34

NUT

3LC-23357-00-00

—

$6.43

In stock

35

BOLT, CAP

BS2-23111-00-00

—

$255.65

In stock

36

O-RING

3XJ-23147-L0-00

—

$6.72

In stock

37

BOLT, SOCKET

91314-08035-00

—
Out of stock

38

UNDER BRACKET COMP.

1RC-23340-11-00

—

$799.99

In stock

39

SEAL, STEERING

3FV-23462-00-00

—

$21.37

In stock

40

BEARING(3FV)

93399-99932-00

—

$55.01

In stock

41

BOLT,SOCKET

91314-08030-00

—

$2.29

In stock

42

COVER, LOWER 1

4KM-23123-01-00

—

$12.27

In stock

43

FORK SEAL KIT (TWO FORKS)

4EB-W003B-00-00

—

$33.25

In stock
