2022 Yamaha MT07 (MT07NL) Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 2022 Yamaha MT07 (MT07NL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

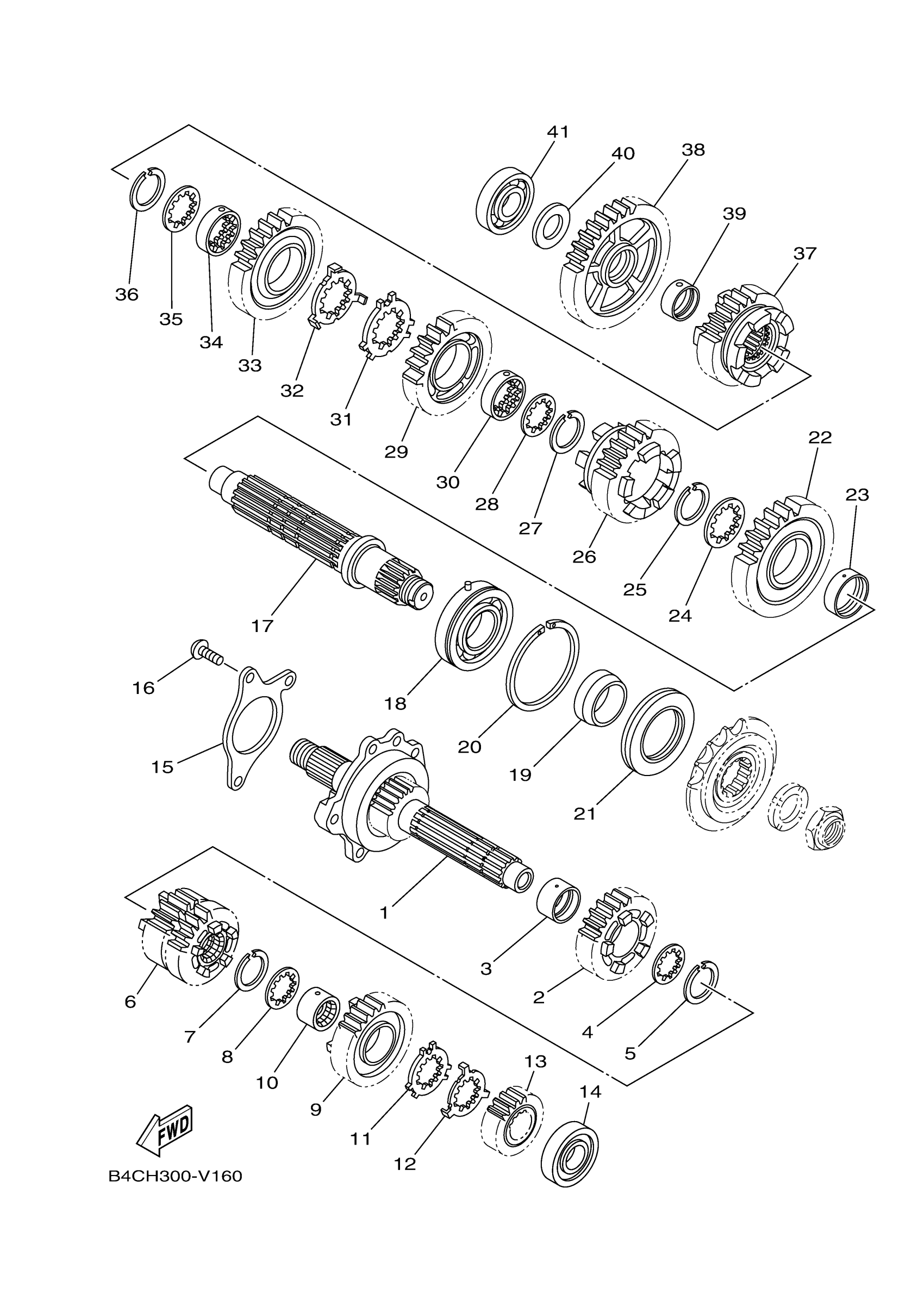

2022 Yamaha MT07 (MT07NL) Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

MAIN AXLE ASSY

1WS-17401-00-00

—

$226.94

In stock

2

GEAR, 5TH PINION (

1WS-17151-00-00

—

$122.15

In stock

3

COLLAR(1UX)

90387-250R3-00

1

$25.98

In stock

4

WASHER(3VD)

90209-21332-00

1

$6.72

In stock

5

CIRCLIP

93440-25186-00

1

$5.43

In stock

6

GEAR, 3RD PINION (

1WS-17131-00-00

—

$123.14

In stock

7

CIRCLIP

93440-25186-00

1

$5.43

In stock

8

WASHER(3VD)

90209-21332-00

1

$6.72

In stock

9

GEAR, 6TH PINION

BAT-17161-00-00

—

$50.32

In stock

10

COLLAR

90387-21003-00

—

$25.46

In stock

11

WASHER

90209-22352-00

1

$18.23

In stock

12

WASHER

90209-21351-00

1

$11.06

In stock

13

GEAR, 2ND PINION (

1WS-17121-00-00

—

$43.94

In stock

14

BEARING(3LD)

93306-20464-00

—
Out of stock

15

PLATE

1WS-17446-00-00

—

$22.86

In stock

16

SCREW

90149-06159-00

—
Out of stock

17

AXLE, DRIVE

1WS-17421-00-00

—

$159.03

In stock

18

BEARING

93306-20663-00

—

$83.35

In stock

19

COLLAR

90387-30012-00

—

$25.63

In stock

20

CIRCLIP

93440-64199-00

—

$7.18

In stock

21

OIL SEAL

93102-40030-00

—

$12.94

In stock

22

GEAR, 2ND WHEEL (3

1WS-17221-00-00

—

$156.75

In stock

23

COLLAR

90387-31003-00

—

$17.98

In stock

24

WASHER

90209-28008-00

—

$6.23

In stock

25

CIRCLIP

93440-31187-00

—

$6.25

In stock

26

GEAR, 6TH WHEEL

BAT-17261-00-00

—

$73.62

In stock

27

CIRCLIP

93440-31187-00

—

$6.25

In stock

28

WASHER

90209-28008-00

—

$6.23

In stock

29

GEAR, 4TH WHEEL (2

1WS-17241-00-00

—

$137.92

In stock

30

COLLAR

90387-28004-00

—

$27.56

In stock

31

WASHER, CLAW

90214-29002-00

—

$7.34

In stock

32

WASHER, CLAW

90214-28002-00

—

$7.11

In stock

33

GEAR, 3RD WHEEL (3

1WS-17231-00-00

—

$219.38

In stock

34

COLLAR

90387-28004-00

—

$27.56

In stock

35

WASHER

90209-28008-00

—

$6.23

In stock

36

CIRCLIP

93440-31187-00

—

$6.25

In stock

37

GEAR, 5TH WHEEL

BAT-17251-00-00

—

$84.74

In stock

38

GEAR, 1ST WHEEL (3

1WS-17211-00-00

—

$242.62

In stock

39

COLLAR

90387-25008-00

—

$28.74

In stock

40

WASHER, PLATE

90201-20008-00

—

$5.75

In stock

41

BEARING(3LD)

93306-20464-00

—
Out of stock
