2021 Yamaha MT07 (MT07ML) Rear ARM Diagram

← All diagrams

Find the part on the Rear ARM diagram for your 2021 Yamaha MT07 (MT07ML), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

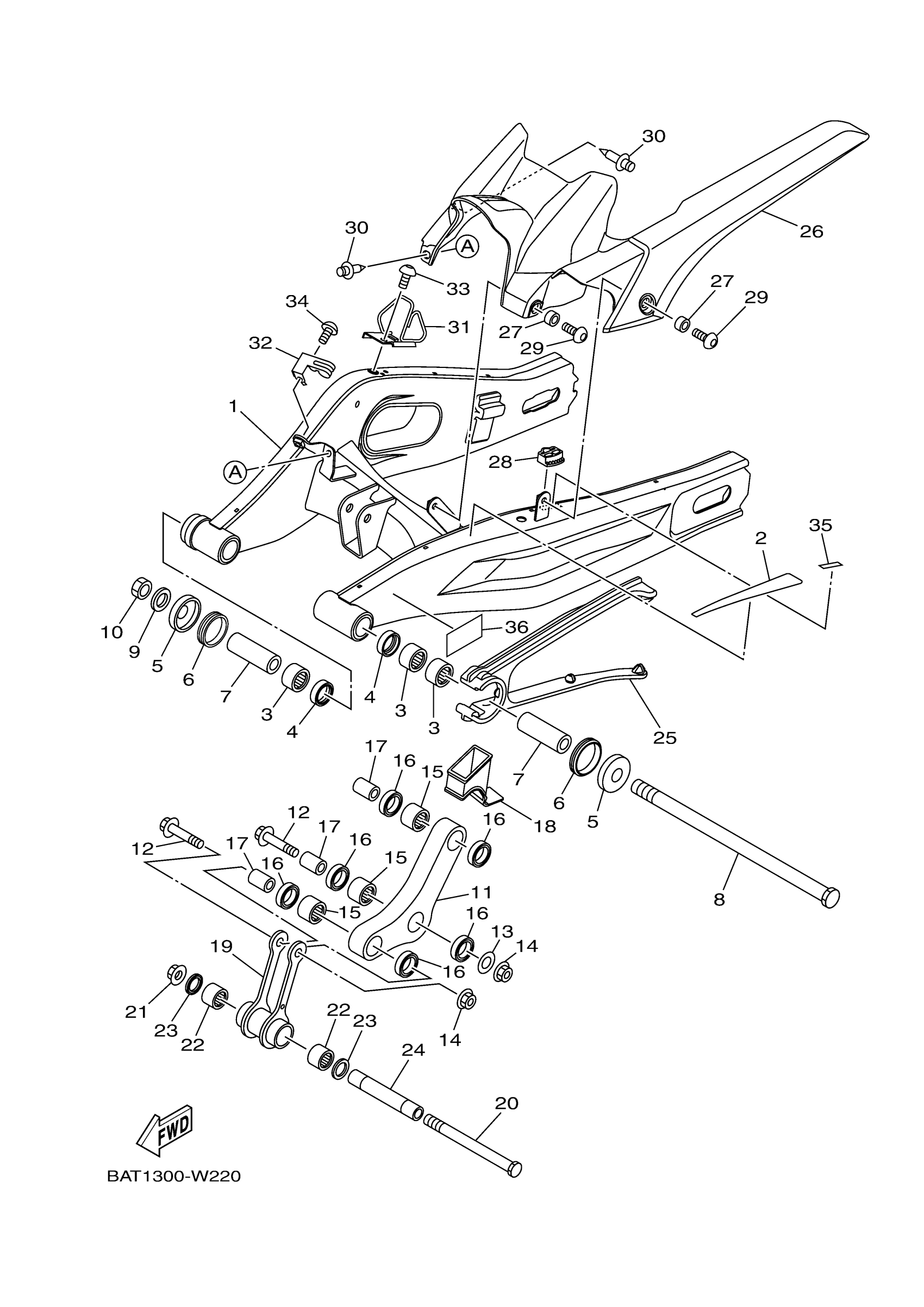

2021 Yamaha MT07 (MT07ML) Rear ARM Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

REAR ARM COMP.

1WS-22110-11-00

1
Out of stock

2

SEAL 1

BU2-22358-00-00

1

$7.09

In stock

3

BEARING, CYLINDRICAL(2VM)

93317-22262-00

1

$34.05

In stock

4

OIL SEAL (23X)

93106-22019-00

1
Out of stock

5

COVER

30X-2219X-00-00

1

$14.25

In stock

6

OIL SEAL (35X41.5X8-483)

93108-35004-00

1

$12.58

In stock

7

BUSH, SOLID(1LV)

90380-16158-00

1

$27.42

In stock

8

SHAFT, PIVOT

1UY-22141-10-00

1

$54.94

In stock

9

WASHER, PLATE(33Y)

90201-164H4-00

1

$8.02

In stock

10

NUT, SELF-LOCKING

90185-16002-00

1
Out of stock

11

ARM, RELAY

1WS-2217A-00-00

1

$91.55

In stock

12

BOLT, WASHER BASED(4KD)

90105-10728-00

1

$7.49

In stock

13

WASHER, PLATE

90201-10045-00

1

$6.17

In stock

14

NUT, S/L FLANGE

95602-10200-00

1

$2.29

In stock

15

BEARING

93315-31758-00

1

$33.76

In stock

16

OIL SEAL

93109-17071-00

—

$6.72

In stock

17

COLLAR

90387-1012A-00

—

$17.77

In stock

18

BOOT, RUBBER

1WS-22189-00-00

—

$6.98

In stock

19

ROD, CONNECTING 1

1WS-2217F-00-00

—

$57.91

In stock

20

BOLT

90101-12049-00

—

$16.28

In stock

21

NUT, SELF-LOCKING

95602-12200-00

—

$3.82

In stock

22

BEARING, CYLINDRICAL(3YL)

93317-31771-00

—

$30.93

In stock

23

OIL SEAL

93109-17071-00

—

$6.72

In stock

24

BUSH

1WS-22184-00-00

—

$20.02

In stock

25

SEAL, GUARD

BEB-22151-00-00

—

$41.45

In stock

26

REAR FENDER COMP.

B4C-21650-00-00

—

$54.64

In stock

27

COLLAR

90387-06344-00

—

$2.12

In stock

28

DAMPER, CHAIN CASE

B4C-22332-00-00

—

$3.83

In stock

29

BOLT,HEX. SOCKET BUTTON

90111-06119-00

—

$6.26

In stock

30

RIVET

90269-07007-00

—

$3.37

In stock

31

HOLDER, BRAKE HOSE

BU2-25887-00-00

—

$21.15

In stock

32

HOLDER, BRAKE HOSE

1WS-2588F-00-00

—

$28.82

In stock

33

BOLT, BUTTON

92014-06016-00

—

$6.17

In stock

34

BOLT, BUTTON HEAD

92017-06010-00

—
Out of stock

35

SEAL 2

3P6-28228-00-00

—

$9.00

In stock

36

LABEL, TIRE

1TP-21668-00-00

—

$1.78

In stock
