2018 Yamaha MT07 (MT07JW) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2018 Yamaha MT07 (MT07JW), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

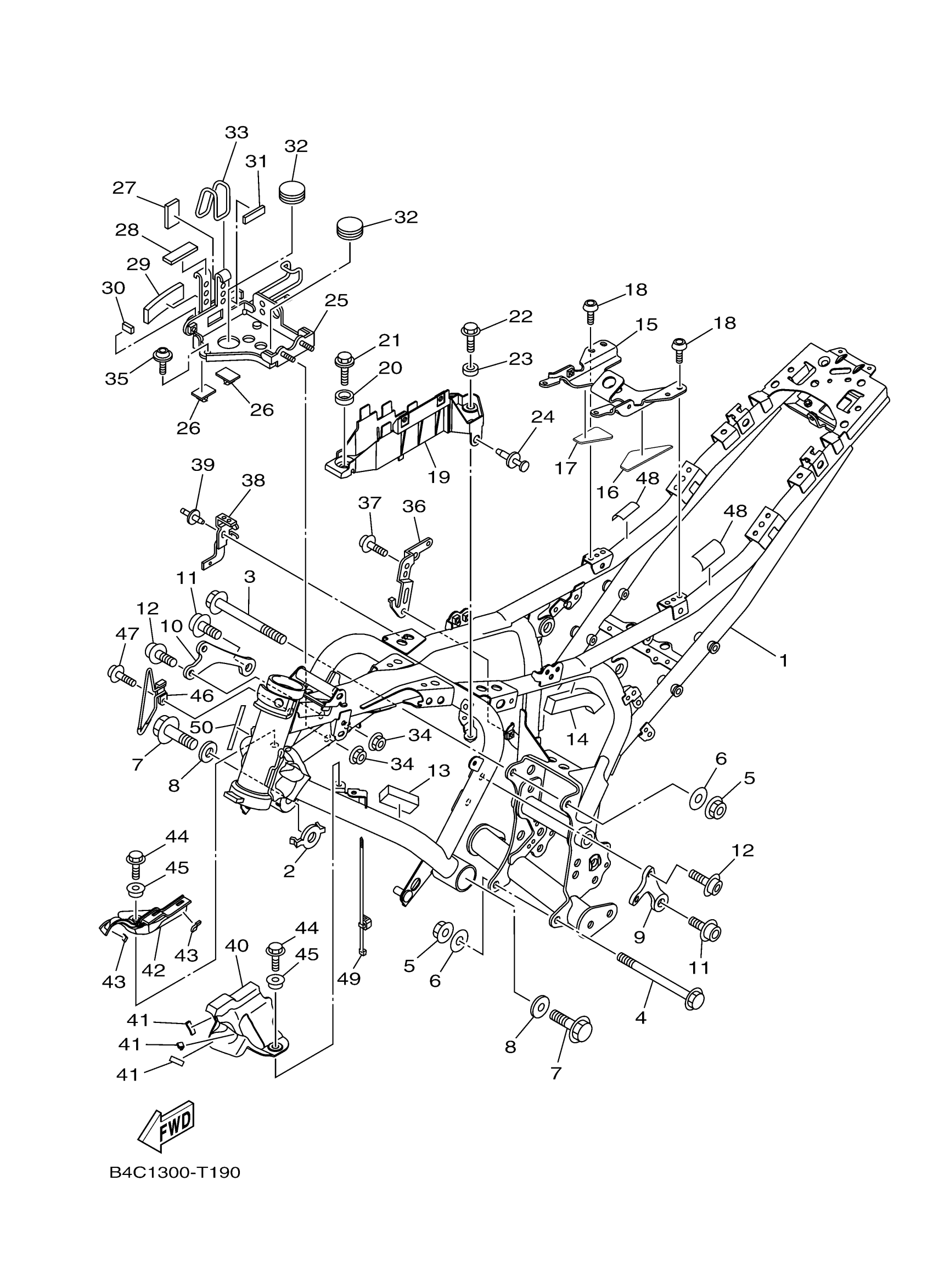

2018 Yamaha MT07 (MT07JW) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME COMP.

BU2-21110-11-00

1
Out of stock

2

PLATE 1

1WS-2191B-00-00

1

$15.31

In stock

3

BOLT, FLANGE

90105-10219-00

1

$5.74

In stock

4

BOLT, FLANGE

90105-10349-00

—

$13.14

In stock

5

NUT

90179-10024-00

1

$8.78

In stock

6

WASHER, PLATE

90201-10035-00

1

$3.56

In stock

7

BOLT, FLANGE

90105-12092-00

—

$11.86

In stock

8

WASHER, PLATE

90201-13020-00

1

$3.03

In stock

9

STAY, ENGINE 1

1WS-21315-00-00

—

$45.85

In stock

10

STAY, ENGINE 2

1WS-21316-00-00

—

$37.21

In stock

11

BOLT, HEXAGON SOCK

90110-10044-00

1

$4.12

In stock

12

BOLT, HEXAGON SOCK

90110-08111-00

1

$2.94

In stock

13

DAMPER, PLATE

90520-20004-00

1

$2.68

In stock

14

DAMPER, PLATE

90520-20003-00

1

$6.26

In stock

15

BRACKET, SEAT FITTING

B4C-21946-00-00

1

$56.83

In stock

16

SEAT 1

B4C-2112B-00-00

—

$3.89

In stock

17

SHEET,2

B4C-2113C-00-00

—

$2.48

In stock

18

BOLT, BUTTON HEAD

92012-06010-00

—

$2.45

In stock

19

COVER 3

1WS-2117N-00-00

—

$8.46

In stock

20

COLLAR

90387-1001B-00

1

$3.02

In stock

21

BOLT, WITH WASHER

90119-06209-00

—

$5.45

In stock

22

BLOT, FLANGE DEEP RECESS

95D32-06012-00

—

$6.05

In stock

23

COLLAR

90387-06106-00

—

$5.43

In stock

24

RIVET

90269-06002-00

—
Out of stock

25

BRACKET

1WS-21158-00-00

—

$61.48

In stock

26

CLAMP(3YL)

90464-25160-00

—

$9.72

In stock

27

DAMPER, PLATE

90520-01004-00

—

$0.75

In stock

28

DAMPER, SEAT

3UF-24737-00-00

—

$4.14

In stock

29

DAMPER 4

3KJ-15337-00-00

—

$3.03

In stock

30

PLATE, FOOTREST

1HX-27415-00-00

—

$6.38

In stock

31

DAMPER

5DM-28371-00-00

—
Out of stock

32

GROMMET (2A6)

90480-30167-00

—

$9.22

In stock

33

BAND, TOOL

4XV-21376-00-00

—
Out of stock

34

NUT, FLANGE

95702-06500-00

—

$1.98

In stock

35

BOLT,HEX. SOCKET BUTTON

90111-06122-00

—

$4.25

In stock

36

BRACKET 8

1WS-2161J-00-00

—

$5.22

In stock

37

BOLT, BUTTON HEAD

92017-06010-00

—
Out of stock

38

BRACKET 2

1WS-2175U-00-00

—

$31.09

In stock

39

RIVET(4PH)

90269-07077-00

—

$6.92

In stock

40

COVER 4

1WS-2117R-00-00

—

$5.86

In stock

41

PLATE, FOOTREST

1HX-27415-00-00

—

$6.38

In stock

42

COVER 5

1WS-2117T-01-00

—

$4.71

In stock

43

PLATE, FOOTREST

1HX-27415-00-00

—

$6.38

In stock

44

BOLT, FLANGE DEEP RECESS

95D07-06012-00

—

$0.34

In stock

45

C0LLAR

90387-062M9-00

—
Out of stock

46

GUIDE, CABLE

BU2-21288-00-00

—

$18.48

In stock

47

BOLT, FLANGE(4MY)

95027-06010-00

—
Out of stock

48

SEAL

5VN-21268-00-00

1

$12.14

In stock

49

CLAMP

90464-45003-00

—

$6.89

In stock

50

PROTECTOR, FUEL TANK

3HA-24141-00-00

—

$11.14

In stock
