2022 Yamaha MT-03 (MT03NL) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2022 Yamaha MT-03 (MT03NL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

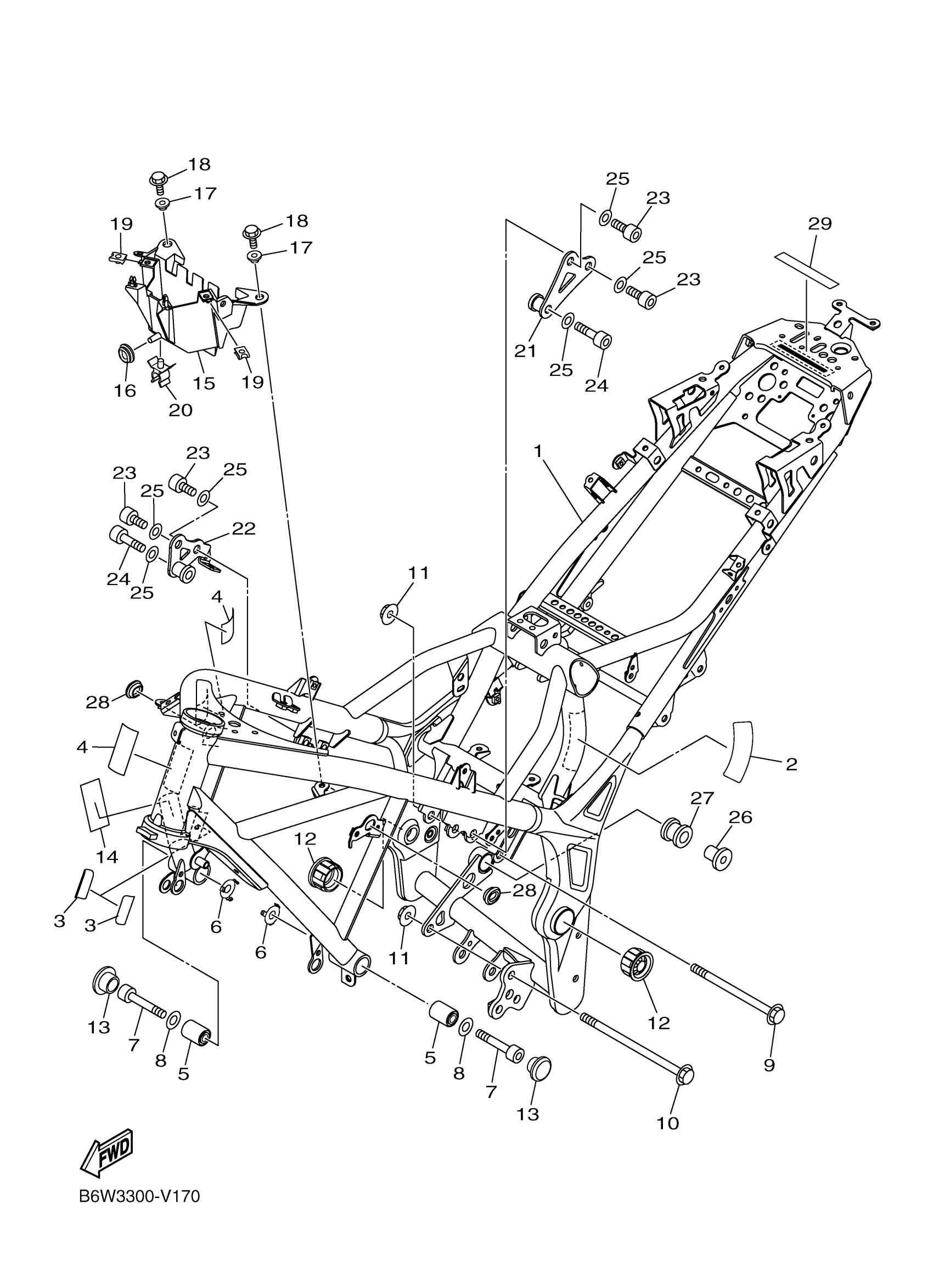

2022 Yamaha MT-03 (MT03NL) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME COMP.

B04-F1110-01-P1

1

$533.82

In stock

2

PROTECTOR

1WD-F1652-00-00

1

$3.57

In stock

3

PROTECTOR

1WD-F193A-00-00

1

$2.15

In stock

4

SEAL

5D9-F414G-00-00

1

$1.70

In stock

5

DAMPER

90388-10816-00

1

$22.32

In stock

6

PLATE 1

1WD-F191B-00-00

—

$6.43

In stock

7

BOLT, SOCKET

91317-10060-00

1

$6.57

In stock

8

WASHER, PLATE

90201-10854-00

—

$0.83

In stock

9

BOLT, FLANGE

90105-10889-00

1

$4.68

In stock

10

BOLT, FLANGE

90105-10891-00

1

$5.42

In stock

11

NUT (1S72,5C81)

90179-10805-00

—

$1.42

In stock

12

COVER

1WD-F135F-00-00

1

$2.48

In stock

13

PLUG

90338-23801-00

1

$1.07

In stock

14

SEAL

B04-F414G-00-00

1

$3.51

In stock

15

BOX

1WD-F1171-00-00

1

$6.58

In stock

16

GROMMET

90480-13014-00

—

$6.85

In stock

17

COLLAR

90387-07819-00

—

$2.62

In stock

18

BOLT, FLANGE

95022-06014-00

—

$2.63

In stock

19

. NUT, SPRING

90183-06818-00

1

$0.75

In stock

20

CLAMP

90464-12015-00

—

$1.00

In stock

21

STAY 1

1WD-F122A-00-00

1
Out of stock

22

STAY 2

B04-F122B-00-00

—

$7.34

In stock

23

BOLT, SOCKET

91317-10020-00

—

$6.68

In stock

24

BOLT, SOCKET

91317-10045-00

—

$5.62

In stock

25

WASHER(6TA)

92907-10600-00

—
Out of stock

26

COLLAR

90387-08812-00

—

$5.35

In stock

27

DAMPER, FOOTREST 2

4XV-27424-00-00

—

$12.72

In stock

28

GROMMET(4DN)

90480-01558-00

—

$3.95

In stock

29

SEAL 2

2DS-F414E-00-00

—

$4.92

In stock
